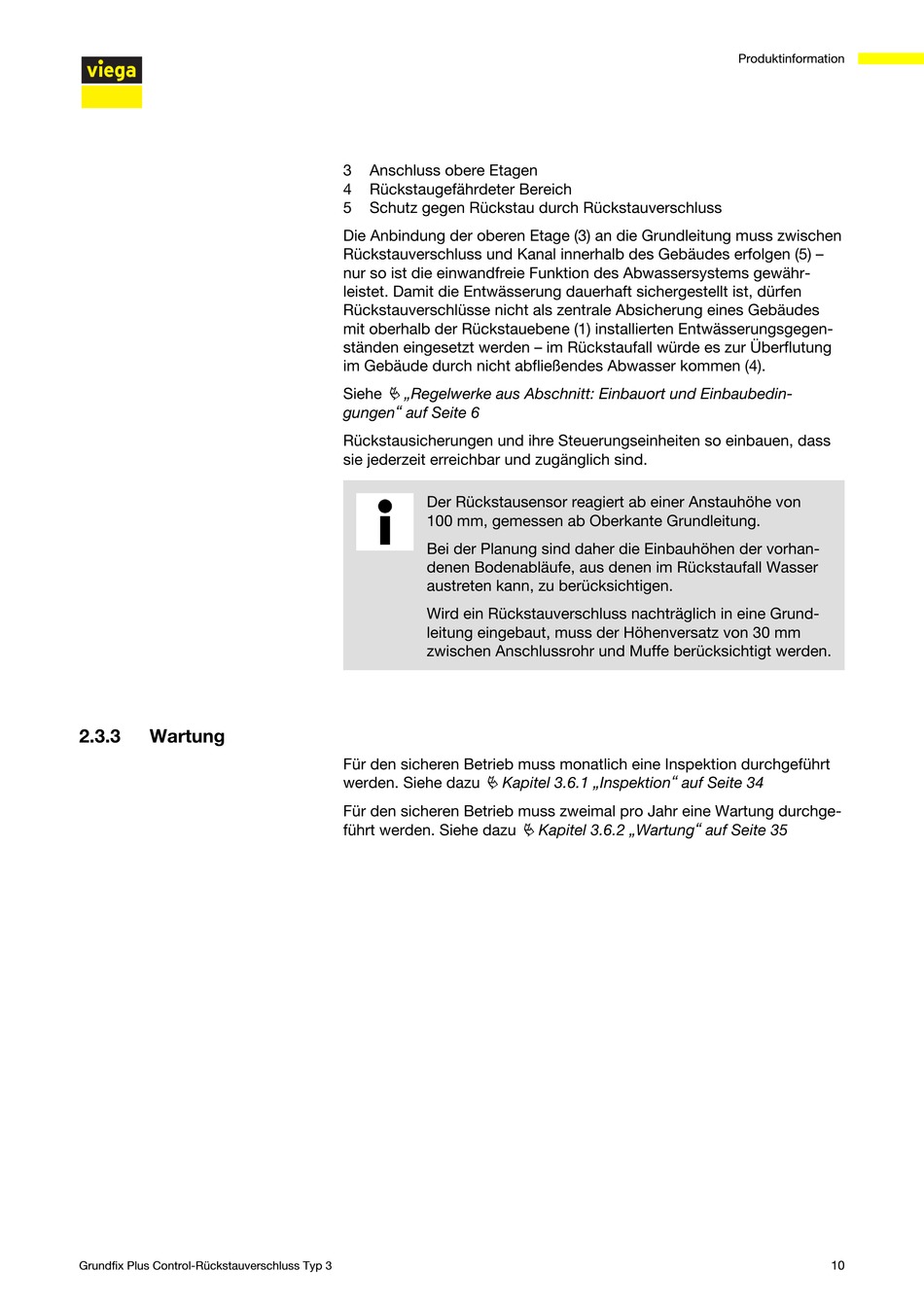

Wartung - Viega Grundfix Plus Control Gebrauchsanleitung

2.3.3

Wartung

Grundfix Plus Control-Rückstauverschluss Typ 3
3 Anschluss obere Etagen
4 Rückstaugefährdeter Bereich
5 Schutz gegen Rückstau durch Rückstauverschluss
Die Anbindung der oberen Etage (3) an die Grundleitung muss zwischen
Rückstauverschluss und Kanal innerhalb des Gebäudes erfolgen (5) –
nur so ist die einwandfreie Funktion des Abwassersystems gewähr‐
leistet. Damit die Entwässerung dauerhaft sichergestellt ist, dürfen
Rückstauverschlüsse nicht als zentrale Absicherung eines Gebäudes
mit oberhalb der Rückstauebene (1) installierten Entwässerungsgegen‐
ständen eingesetzt werden – im Rückstaufall würde es zur Überflutung
im Gebäude durch nicht abfließendes Abwasser kommen (4).
Siehe Ä „Regelwerke aus Abschnitt: Einbauort und Einbaubedin‐
gungen" auf Seite 6
Rückstausicherungen und ihre Steuerungseinheiten so einbauen, dass
sie jederzeit erreichbar und zugänglich sind.
Der Rückstausensor reagiert ab einer Anstauhöhe von
100 mm, gemessen ab Oberkante Grundleitung.
Bei der Planung sind daher die Einbauhöhen der vorhan‐
denen Bodenabläufe, aus denen im Rückstaufall Wasser
austreten kann, zu berücksichtigen.
Wird ein Rückstauverschluss nachträglich in eine Grund‐
leitung eingebaut, muss der Höhenversatz von 30 mm
zwischen Anschlussrohr und Muffe berücksichtigt werden.
Für den sicheren Betrieb muss monatlich eine Inspektion durchgeführt
werden. Siehe dazu Ä Kapitel 3.6.1 „Inspektion" auf Seite 34
Für den sicheren Betrieb muss zweimal pro Jahr eine Wartung durchge‐
führt werden. Siehe dazu Ä Kapitel 3.6.2 „Wartung" auf Seite 35
Produktinformation
10
