- Seite 1 Grundfix-Rückstauverschluss Typ 2 Gebrauchsanleitung für fäkalienfreie abwasserführende Leitung Modell Baujahr: 4987.3 ab 01/1996 de_AT...
- Seite 2 Grundfix-Rückstauverschluss Typ 2 2 von 18...
-
Seite 3: Inhaltsverzeichnis
Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Hinweis zu dieser Sprachversion Produktinformation Normen und Regelwerke Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Einbauort und Einbaubedingungen 2.2.3 Wartung Produktbeschreibung 2.3.1 Übersicht 2.3.2 Funktionsweise 2.3.3 Bedienelemente Handhabung Montageinformationen 3.1.1 Einbaumaße Montage 3.2.1 Grundkörper montieren Inbetriebnahme 3.3.1 Druckprobe... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin- weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 5: Hinweis Zu Dieser Sprachversion
Über diese Gebrauchsanleitung Zusätzliche Hinweise und Tipps. Hinweis zu dieser Sprachversion Diese Gebrauchsanleitung enthält wichtige Informationen zu Produkt- bzw. Systemauswahl, Montage und Inbetriebnahme sowie zum bestim- mungsgemäßen Gebrauch und, falls erforderlich, zu Wartungsmaß- nahmen. Diese Informationen zu Produkten, deren Eigenschaften und Anwendungstechniken basieren auf den aktuell geltenden Normen in Europa (z. -
Seite 6: Produktinformation
Nicht zulässig ist die Verwendung im industriellen Bereich oder in Rohr- leitungen, die aggressive Flüssigkeiten führen. Dazu gehören Reini- gungsmittel, die Sanitärobjekte, Entwässerungsgegenstände und Rohr- werkstoffe beschädigen können. Viega empfiehlt, bei mehrtägigen Betriebsunterbrechungen, bei denen kein Abwasser anfällt, den Notverschluss zu schließen. Grundfix-Rückstauverschluss Typ 2 6 von 18... -
Seite 7: Einbauort Und Einbaubedingungen
Produktinformation 2.2.2 Einbauort und Einbaubedingungen Abb. 1: Falscher Einbauort des Rückstauverschlusses Grundfix-Rückstauverschluss Typ 2 7 von 18... -
Seite 8: Wartung
Produktinformation Abb. 2: Richtiger Einbauort des Rückstauverschlusses 1 - Straße = Rückstauebene 2 - Rückstausicherer Bereich 3 - Anschluss obere Etagen 4 - Rückstaugefährdeter Bereich 5 - Schutz gegen Rückstau durch Rückstauverschluss Die Anbindung der oberen Etage (3) an die Grundleitung muss zwischen Rückstauverschluss und Kanal innerhalb des Gebäudes erfolgen (5) –... -
Seite 9: Produktbeschreibung

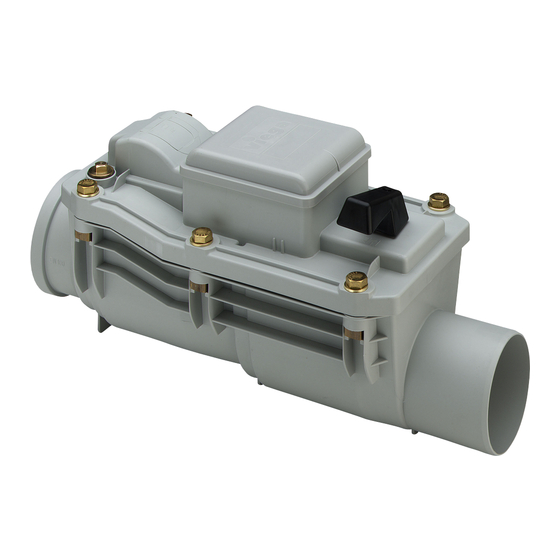

Produktinformation Produktbeschreibung 2.3.1 Übersicht Abb. 3: Rückstauverschluss Grundfix Typ 2 1 - Deckel 2 - Notverschluss-Betätigung 3 - Messtrichter 4 - Pendelklappen 5 - Grundkörper 2.3.2 Funktionsweise Im Falle eines Rückstaus wird die Rohrleitung durch die beiden Pendel- klappen im Rückstauverschluss verschlossen. Zusätzlich kann eine Pendelklappe durch Handbetätigung manuell verschlossen werden. -
Seite 10: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Einbaumaße Abb. 5: Einbaumaße Montage 3.2.1 Grundkörper montieren Der Einbau in die Entwässerungsleitung darf nur durch Bau- oder Sani- tärfachbetriebe unter Berücksichtigung der bautechnischen Vorschriften und der Hinweise dieser Gebrauchsanleitung erfolgen. Grundfix-Rückstauverschluss Typ 2 10 von 18... -
Seite 11: Inbetriebnahme
Handhabung Grundkörper waagerecht in die Grundleitung einbauen. Fließrichtung beachten! Maximal bis zur Mitte des Abgangsrohres unterfüttern. Notverschluss schließen (Stellung „ZU‟). Dadurch werden bis zur Inbetriebnahme Schäden durch Überflutung zu vermeiden. Inbetriebnahme 3.3.1 Druckprobe Nach der Montage muss eine Druckprobe durchgeführt werden. Notverschluss auf Position „ZU‟... - Seite 12 Handhabung Messingstopfen aus dem Deckel schrauben. Prüftrichter einschrauben. Abb. 6: Rückstauverschluss_Grundfix 4987.3_Prüftrichter einschrauben Wasser bis zur oberen Markierung des Prüftrichters einfüllen. Wasserstand im Prüftrichter 10 Minuten lang durch Nachfüllen kon- stant halten. Verlust überwachen. ð Ist der Verlust größer als 0,5 l, Dichtungen der Klappen prüfen und ggf.
-
Seite 13: Pflege Und Wartung
Handhabung Notverschluss auf Position „AUF‟ stellen. ð Das Wasser läuft ab. Prüftrichter entfernen. Messingstopfen einschrauben. Pflege und Wartung 3.4.1 Wartung Für den sicheren Betrieb fordert DIN 1986-3 zweimal pro Jahr eine „Wartung‟ der Anlage. Voraussetzungen: Die Wartung muss durch einen Fachkundigen erfolgen. Für Reparaturen, Wartungen und Verlängerung nur Originalteile ver- wenden. - Seite 14 Handhabung Bei der Verwendung von Kameras und Reinigungsgeräten (Reini- gungsspirale, Hochdruckreiniger) Rückstauverschluss vor mechani- schen Beschädigungen schützen. Wartungsarbeiten erst dann beginnen, wenn sichergestellt ist, dass keine Rückstausituation vorliegt und die vor dem Rückstauver- schluss liegenden Entwässerungsgegenstände nicht benutzt werden. Reinigen Notverschluss auf Position „ZU‟...
- Seite 15 Handhabung Klappen herausnehmen und säubern. Dichtungen prüfen ggf. austauschen. Gehäuse reinigen. Dichtungen der Zwischenwände auf der Gehäuseseite mit Silikonfett einfetten. Klappen einbauen. Grundfix-Rückstauverschluss Typ 2 15 von 18...
- Seite 16 Handhabung Deckel aufsetzen und verschrauben. Notverschluss mit Handbetätigung öffnen und schließen – Gängig- keit prüfen. Dichtheitsprüfung Nach der Reinigung muss eine Druckprobe durchgeführt werden. Notverschluss auf Position „ZU‟ stellen. Grundfix-Rückstauverschluss Typ 2 16 von 18...
- Seite 17 Handhabung Messingstopfen aus dem Deckel schrauben. Prüftrichter einschrauben. Abb. 7: Rückstauverschluss_Grundfix 4987.3_Prüftrichter einschrauben Wasser bis zur oberen Markierung des Prüftrichters einfüllen. Wasserstand im Prüftrichter 10 Minuten lang durch Nachfüllen kon- stant halten. Verlust überwachen. ð Ist der Verlust größer als 0,5 l, Dichtungen der Klappen prüfen und ggf.
-
Seite 18: Entsorgung
Handhabung Notverschluss auf Position „AUF‟ stellen. ð Das Wasser läuft ab. Prüftrichter entfernen. Messingstopfen einschrauben. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Grundfix-Rückstauverschluss Typ 2 18 von 18...
