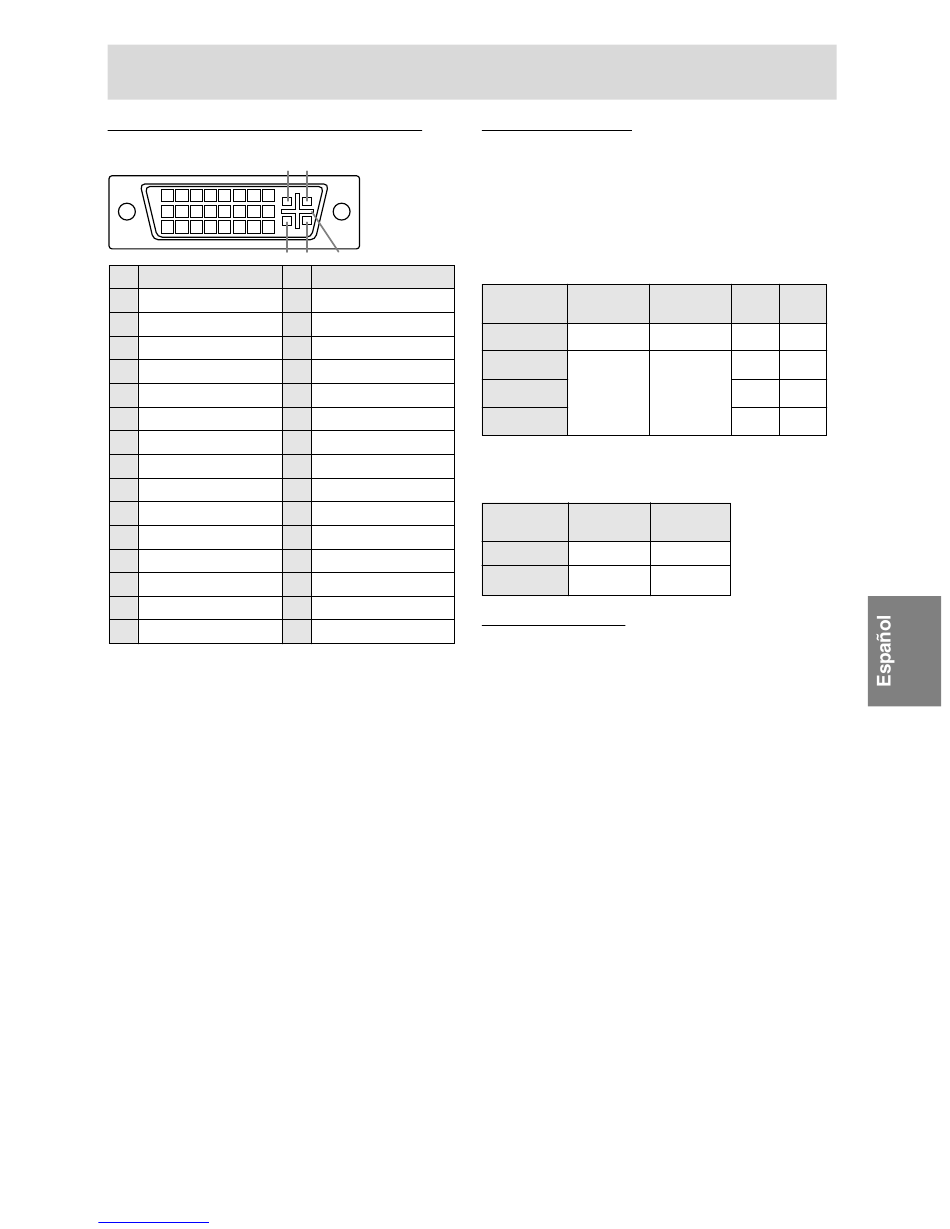

Contactos del conector de entrada DVI-I
(Conector DVI-I de 29 contactos)
1 2
9 10
17 18
Nº
1 Datos TMDS 2-
2 Datos TMDS 2+
Protector 2/4 de datos
3
TMDS
4 N.C.
5 N.C.
6 Reloj DDC
7 Datos DDC
Señal analógica
8
sincronizada verticalmente
9 Datos TMDS 1-
10 Datos TMDS 1+
Protector 1/3 de datos
11
TMDS
12 N.C.
13 N.C.
14 +5V
15 GND (masa)
Downloaded from www.Manualslib.com
C1 C2
3 4 5 6 7 8
11 12 13 14 15 16
19 20 21 22 23 24
C3 C4 C5
Función Nº Función
Detección de clavija en
16
caliente
17 Datos TMDS 0-
18 Datos TMDS 0+
Protector 0/5 de datos
19
TMDS
20 N.C.
21 N.C.
22 Protector de reloj TMDS
23 Reloj TMDS +
24 Reloj TMDS -
Señal analógica de
C1
imagen roja
Señal analógica de
C2
imagen verde
Señal analógica de
C3
imagen azul
Señal analógica sincronizada
C4
horizontalmente
C5 GND analógica
manuals search engine
Especificaciones
Gestión de energía
El monitor está basado en los estándares VESA
DPMS y DVI DMPM. Para activar la función de
administrador de electricidad, la placa de video y
el ordenador utilizado con ésta deben ajustarse a
estos estándares.
DPMS: Display Power Management Signalling
(Sistema de administración de energía del monitor)
Modo DPMS
ON
STANDBY
SUSPEND
OFF
DMPM: Digital Monitor Power Management
(Gestión de energía del monitor digital)
Modo DMPM
ON
OFF
DDC (Plug & Play)
Este monitor soporta el estándar VESA DDC
(Display Data Channel).
DDC es un estándar de señalización para la
ejecución de las funciones Plug & Play en el
monitor u ordenador. Transmite información tal
como el grado de resolución entre el monitor y el
ordenador. Puede utilizar esta función si su
ordenador tiene compatibilidad DDC y si está
configurado de modo que pueda detectar el
monitor Plug & Play.
Existen numerosas variedades de DDC debido a
las diferencias entre los sistemas. El presente
monitor opera con DDC2B.
141
Consumo de H-sync V-sync
Pantalla
corriente
29W
Encendida Sí
No
Apagada
2W
Sí
No
Consumo de
Pantalla
corriente
Encendida 29 W
Apagada 2 W
Sí
Sí
No
No
