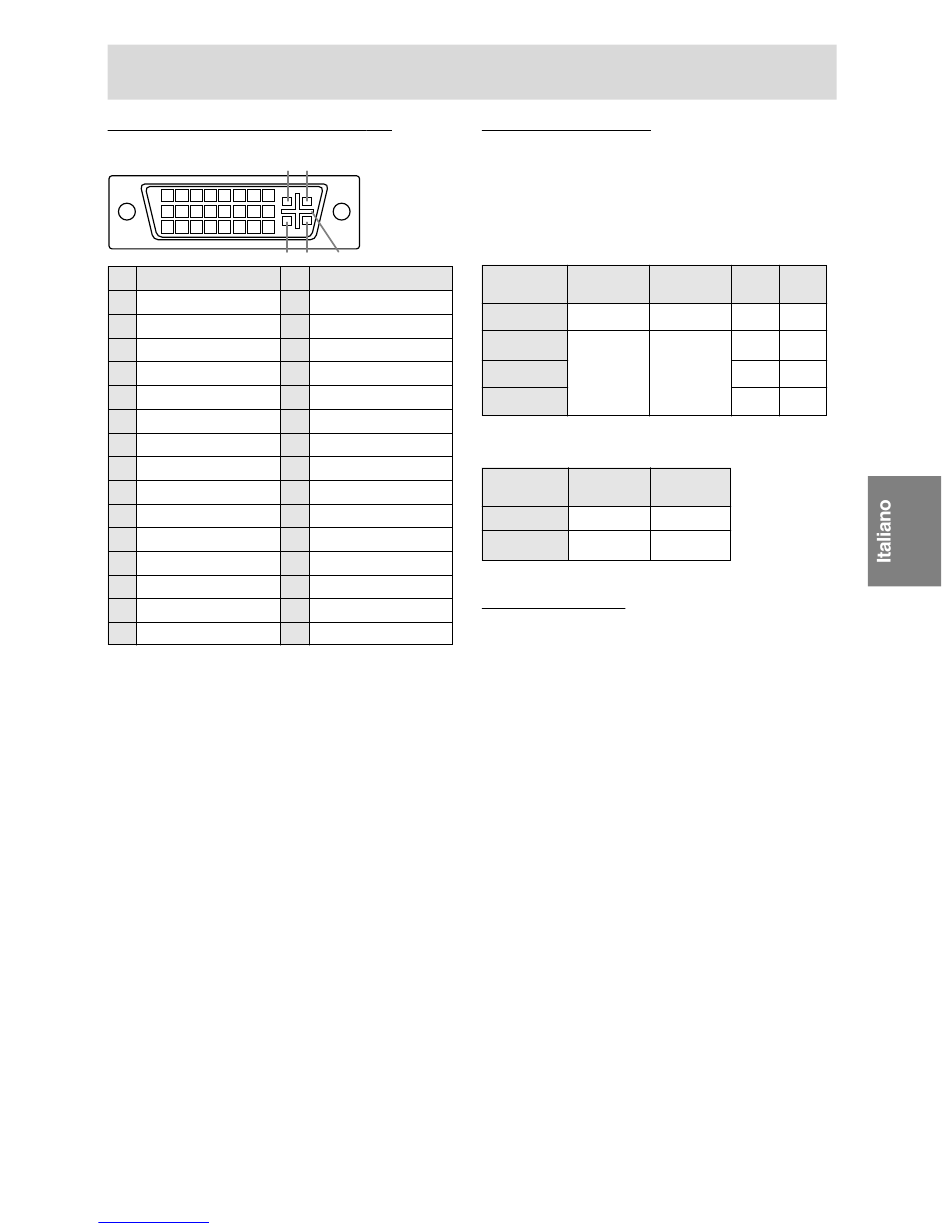

Pin del connettore di ingresso DVI-I
(Connettore DVI-I con 29 pin)
1 2
9 10
17 18
N° Funzione
1 Dati TMDS 2-
2 Dati TMDS 2+
3 Dati TMDS schermo 2/4 18 Dati TMDS 0+
4 N.C.
5 N.C.
6 Clock DDC
7 Dati DDC
Segnale analogico
8
sincronizzato verticalmente
9 Dati TMDS 1-
10 Dati TMDS 1+
11 Dati TMDS schermo 1/3 C2
12 N.C.
13 N.C.
14 +5V
15 GND (massa)
Downloaded from www.Manualslib.com
C1 C2
3 4 5 6 7 8
11 12 13 14 15 16
19 20 21 22 23 24
C3 C4 C5
N° Funzione
16 Rilevamento Hot plug
17 Dati TMDS 0-
19 Dati TMDS schermo 0/5
20 N.C.
21 N.C.
22 Clock TMDS schermo
23 Clock TMDS +
24 Clock TMDS -
Segnale analogico rosso
C1
dell'immagine
Segnale analogico verde
dell'immagine
Segnale analogico blu
C3
dell'immagine
Segnale analogico
C4
sincronizzato orizzontalmente
C5 GND (massa) analogica
manuals search engine
Specifiche
Gestione dell'energia
Il monitor è basato sulle norme VESA DPMS e DVI
DMPM. Per attivare la funzione di gestione
energetica, è necessario che anche la scheda
video e il computer utilizzato siano conformi a
queste norme.
DPMS: Display Power Management Signalling
Modo
Schermo
DMPM
ON Attivo
STANDBY
SUSPEND Non attivo
OFF
DMPM: Digital Monitor Power Management
Modo
Schermo
DMPM
ON
OFF Non attivo
DDC (Plug & Play)
Questo monitor supporta lo standard VESA DDC
(Display Data Channel).
DDC è uno standard per i segnali per eseguire le
funzioni Plug & Play sul monitor o sul computer.
Esso trasferisce delle informazioni, come il grado
di risoluzione, tra il monitor ed il computer. Potete
utilizzare questa funzione se il vostro computer è
conforme al DDC e se è impostato in modo da
rilevare il monitor Plug & Play.
Vi sono molte varietà di DDC dovute alle
differenze tra i sistemi. Questo monitor funziona
con DDC2B.
113
Potenza
Sinc.
assorbita
orizzontale
29 W Sì
No
Sì
2W
No
Potenza
assorbita
Attivo 29 W
2 W
Sinc.
verticale
Sì
Sì
No
No
