2304 ALL.qxd 21/01/04
LED
(Identificação)
Alimentação
(PWR)
WLAN (11a)
WLAN (11b/g)
WAN (WAN)
LAN
(Ligação/ACT)
LAN
(Velocidade)
75 75
Downloaded from www.Manualslib.com
13:55 Page 75
Cor Actividade
Verde O LED fixo indica que a unidade está
a receber alimentação.
A luz apagada indica que a unidade
está desligada.
Verde O LED intermitente indica que o sinal
802.11a está a funcionar correctamente.
A luz apagada indica que o sinal
802.11a está desactivado.
Verde O LED intermitente indica que o sinal
802.11b está a funcionar correctamente.
A luz apagada indica que o sinal
802.11b está desactivado.
Verde O LED fixo indica que foi detectada
uma ligação LAN.
O LED intermitente indica tráfego em
transmissão através da ligação WAN.
A luz apagada indica que não foi
detectada uma ligação WAN.
Verde O LED fixo indica que a ligação WAN
é detectada a 100 Mbps.
A luz apagada indica que a ligação
WAN é detectada a 10 Mbps.
A luz apagada indica que não
foi detectada uma ligação WAN.
Laranja O LED fixo indica que a ligação
WAN é detectada a 100 Mbps.
A luz apagada indica que a ligação
WAN é detectada a 10 Mbps.
manuals search engine
1
Instalação do Hardware
Obrigado por ter optado pelo Router de Banda Larga Sem Fios
de 2,4/5 GHz Universal EZ-Stream TM da SMC Networks. Este Manual
de Instalação Rápida EZ inclui instruções de configuração
extremamente simples. Para mais informações e definições de
configurações avançadas, consulte o manual incluído no CD-ROM.

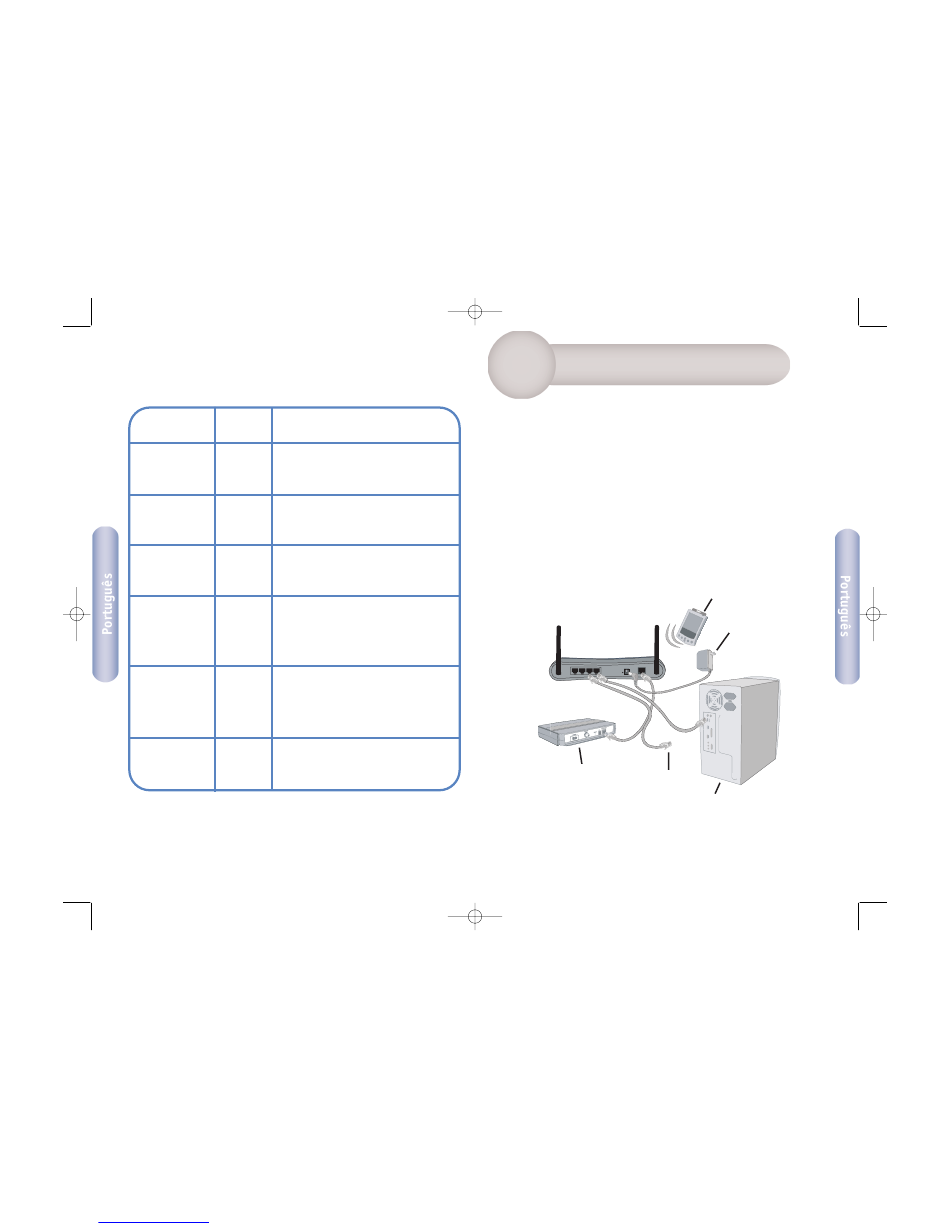

Antes de utilizar o EZ 3-Click Installation Wizard, terá de
configurar as ligações do hardware. Quando configurar a sua rede,
consulte o diagrama seguinte.
PDA com Placa Flash
Compacta Sem Fios
Modem de Banda
Computador 2
Larga (Cabo/DSL)
Computador 1
Adaptador de
Corrente
