2304 ALL.qxd 21/01/04

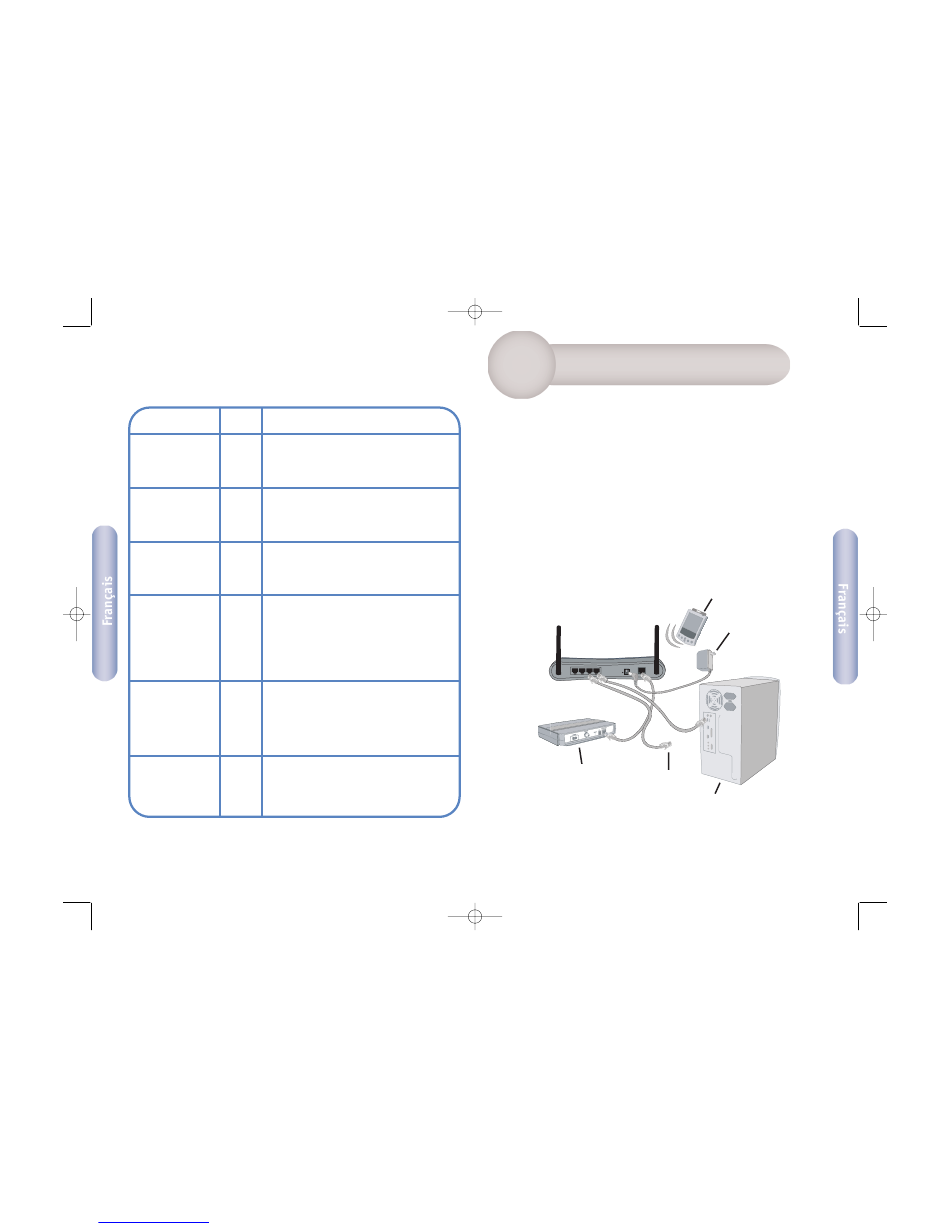

Témoins lumineux
Alimentation
(PWR)
WLAN
(11a)
WLAN
(11b/g)
WAN
(WAN)
LAN
(Link/ACT)
LAN
(Vitesse)
25
Downloaded from www.Manualslib.com
13:49 Page 25
Couleur Activity (Activité)
Vert Un témoin allumé en continu signifie
que l'appareil est sous tension.
Un témoin éteint signifie que l'appareil
est hors tension.
Vert Un témoin clignotant signifie que le signal
802.11a fonctionne correctement.
Un témoin éteint signifie que le signal
802.11a est désactivé.
Vert Un témoin clignotant signifie que le signal
802.11b fonctionne correctement.
Un témoin éteint signifie que le signal
802.11b est désactivé.
Vert Un témoin allumé en continu signifie
qu'une connexion LAN a été détectée.
Un témoin clignotant signifie que des
données sont transmises via la connexion
WAN.
Un témoin éteint signifie qu'aucune
connexion WAN n'a été détectée.
Vert Un témoin allumé en continu signifie
que la connexion WAN fonctionne à 100Mbps.
Un témoin éteint signifie que la connexion
WAN fonctionne à 10Mbps.
Un témoin éteint signifie qu'aucune
connexion WAN n'a été détectée.
Orange Un témoin allumé en continu signifie
que la connexion WAN fonctionne à 100Mbps.
Un témoin éteint signifie que la connexion
WAN fonctionne à 10Mbps.
manuals search engine
1
Installation du matériel
Merci d'avoir choisi le routeur haut débit sans fil 2.4/5GHz
EZ-Stream TM Universal de SMC Networks. Ce Guide d'installation
rapide fournit des instructions d'installation simples. Pour plus
d'informations sur les paramètres de configuration avancée,
consultez le manuel présent sur le CD-ROM.
Avant de pouvoir utiliser l'assistant EZ 3-Click Installation Wizard,
vous devez configurer les connexions de votre matériel. Aidez-vous
du schéma pour installer votre réseau :
Compact Flash sans fil
Modem haut débit
Ordinateur 2
(Câble/DSL)
Ordinateur 1
PDA avec carte
Cordon
d'alimentation
26
