Installation mehrerer Netzteile

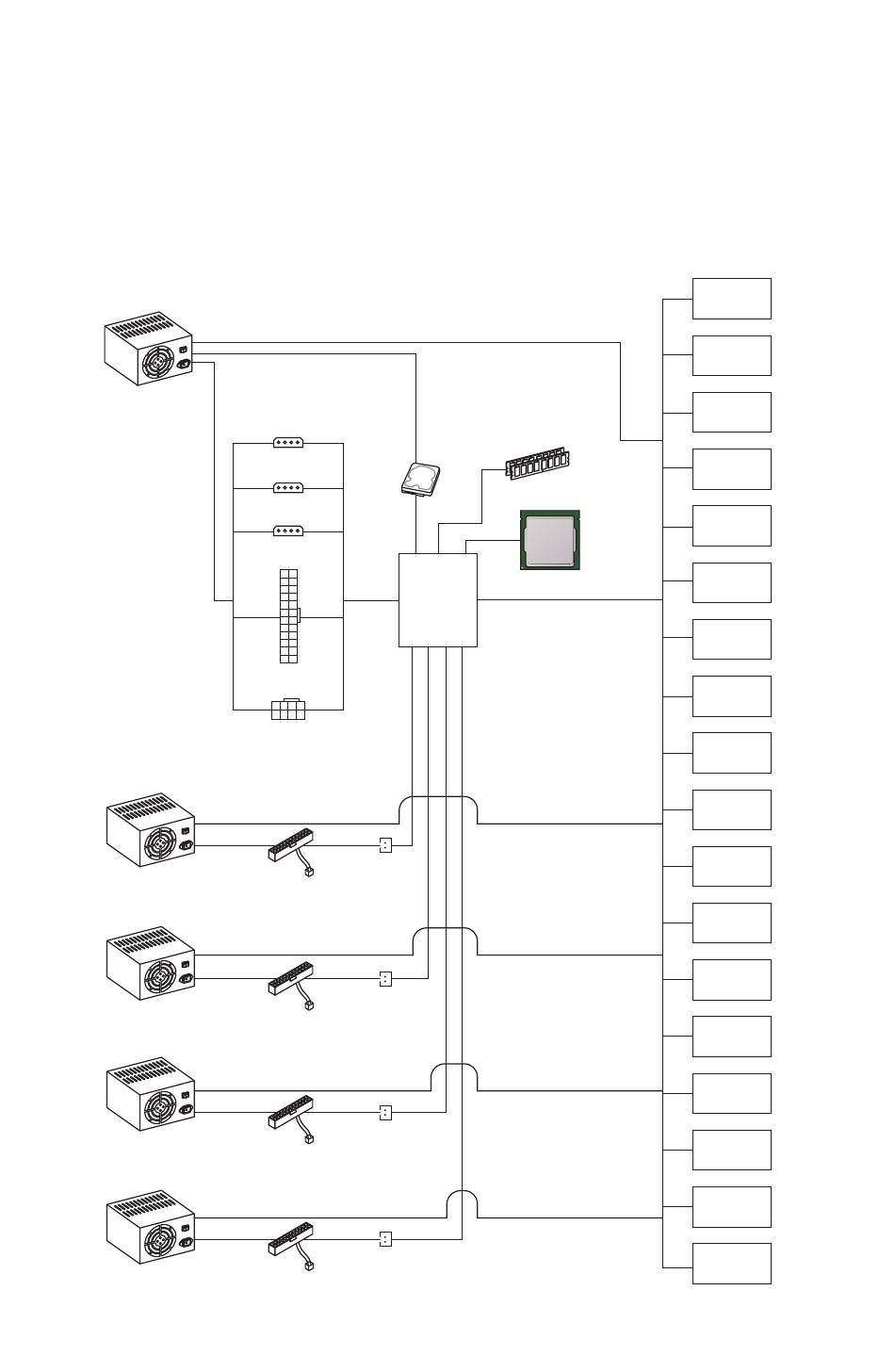

Das folgende Diagramm zeigt die Installation mehrerer Netzteile. Das Hauptnetzteil
muss an CPU_PWR1, ATX_PWR1, GPU_PWR1~3, SSDs und Systemlüfter
angeschlossen werden. Schätzen Sie die von der Grafikkarte TGP benötigte
Gesamtleistung und installieren Sie bei Bedarf 1 bis 4 zusätzliche Netzteile.
Schließen Sie zusätzliche Netzteile an die JPS_ONx Stecker mit einem 24-poligen auf
2-poligen Adapter an, um die zusätzlichen Netzteile beim Einschalten des Systems
einzuschalten.
