Installation de plusieurs alimentations
électriques

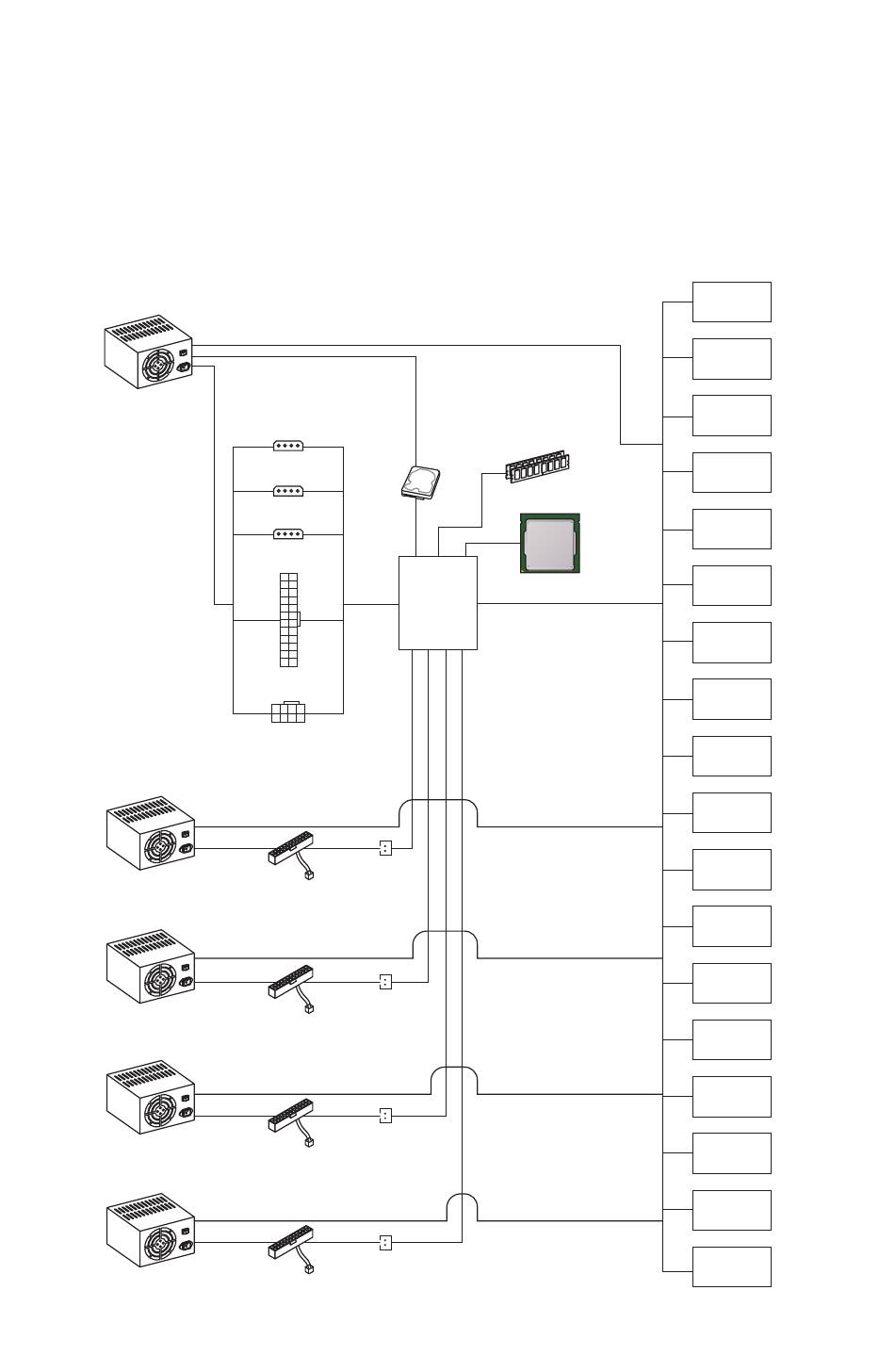

Le diagramme suivant présente l'installation de plusieurs alimentations électriques.
L'alimentation électrique principale doit être raccordée à CPU_PWR1, ATX_PWR1, GPU_PWR1~3,
aux SSD et aux ventilateurs du système. Estimez la puissance totale requise par le TGP des
cartes graphiques et installez 1 à 4 alimentations électriques supplémentaires si nécessaire.
Raccordez les alimentations électriques supplémentaires aux connecteurs JPS_ONx avec un
adaptateur 24 broches vers 2 broches, afin de mettre en marche les alimentations électriques
supplémentaires lorsque le système est mis sous tension.
