MSI A320M GAMING PRO Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Thank you for purchasing the MSI
B350M GAMING PRO
information about board layout, component overview, BIOS
setup and software installation.
Contents
Safety Information ........................................................................................... 2
Specifications ................................................................................................... 3
Rear I/O Panel ................................................................................................. 6
LAN Port LED Status Table ................................................................................6
Overview of Components ................................................................................ 7
CPU Socket .........................................................................................................8
DIMM Slots .........................................................................................................9
PCI_E1~3: PCIe Expansion Slots........................................................................9
JFP1, JFP2: Front Panel Connectors ...............................................................10
SATA1~4: SATA 6Gb/s Connectors ...................................................................10
M2_1: M.2 Slot (Key M) .....................................................................................11
ATX_PWR1, CPU_PWR1: Power Connectors ...................................................11
JUSB1~2: USB 2.0 Connectors ........................................................................12
JUSB3: USB 3.1 Gen1 Connector .....................................................................12
CPU_FAN1, SYS_FAN1~2: Fan Connectors .....................................................13
JTPM1: TPM Module Connector.......................................................................14
JCI1: Chassis Intrusion Connector ..................................................................14
JAUD1: Front Audio Connector ........................................................................15
JCOM1: Serial Port Connector .........................................................................15
JLPT1: Parallel Port Connector .......................................................................15
JBAT1: Clear CMOS (Reset BIOS) Jumper .......................................................16
EZ Debug LED: Debug LED indicators .............................................................16
JLED1: RGB LED connector .............................................................................16
BIOS Setup ..................................................................................................... 17
Entering BIOS Setup.........................................................................................17
Resetting BIOS .................................................................................................18
Updating BIOS ..................................................................................................18
Software Description ..................................................................................... 19
Installing Drivers ..............................................................................................19
Installing Utilities .............................................................................................20
motherboard. This User Guide gives
7 64-bit/ Windows
®
A320M GAMING PRO/
®
10 64-bit ..........................................19
®
1
Contents
Inhaltsverzeichnis
Verwandte Anleitungen für MSI A320M GAMING PRO
Inhaltszusammenfassung für MSI A320M GAMING PRO
- Seite 61 Danke, dass Sie sich für das MSI A320M GAMING PRO/ ® B350M GAMING PRO Motherboard entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Layout, Komponentenübersicht, BIOS-Setup und Softwareinstallation. Inhalt Sicherheitshinweis ..................2 Spezifikationen ....................3 Rückseite E/A ....................6 LAN Port LED Zustandstabelle ................6 Übersicht der Komponenten ................
-
Seite 62: Sicherheitshinweis
Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatische Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 63: Spezifikationen
Unterstützt non-ECC UDIMM-Speicher ™ * A-Serie/ Athlon der 7. Generation Prozessoren unterstützen bis zu 2400 MHz. Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com. 1x PCIe 3.0 x16-Steckplatz RYZEN Serie Prozessoren unterstützen den x16 Modus ƒ Erweiterung- A-Serie/ Athlon der 7. - Seite 64 Fortsetzung der vorherigen Seite A320/ B350 Chipsatz ® 2x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse steht durch die internen USB 3.1 Gen1 Anschlüsse zur Verfügung 6x USB 2.0 (High-speed USB) Anschlüsse (2 Anschlüsse an der rückseitigen Anschlussleiste, 4 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung) Prozessor ®...
-
Seite 65: Live Update
GAMING LAN MANAGER Norton Security ™ Google Chrome , Google Toolbar, Google Drive ™ WTFast* CPU-Z MSI GAMING XSplit Gamecaster V2 SteelSeries Engine 3 * Dieses Angebot steht nur für begrenzte Zeit zur Verfügung, weitere Informationen finden Sie unter www.msi.com Spezifikationen... -
Seite 66: Rückseite E/A
Rückseite E/A Line-In Line-Out PS/2 Mic-In DVI-D USB 2.0 USB 3.1 Gen1 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung 10 Mbps-Verbindung Keine Verbindung Grün 100 Mbps-Verbindung Gelb Verbindung Orange 1 Gbps-Verbindung Blinkt Datenaktivität Audio 7.1-Kanal Konfiguration Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten. -
Seite 67: Übersicht Der Komponenten

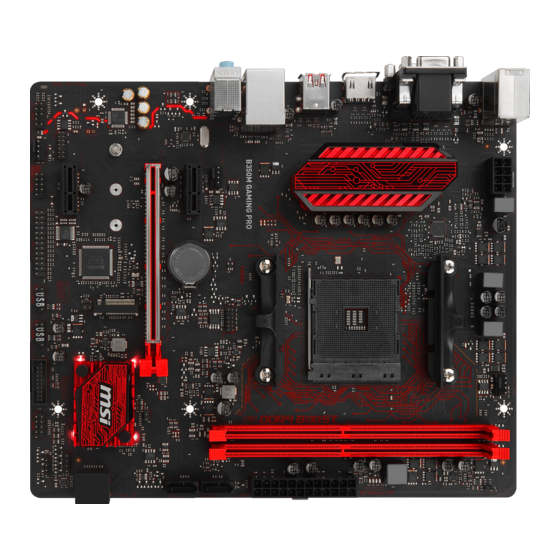

Übersicht der Komponenten DIMMA1 CPU_PWR1 DIMMB1 CPU_FAN1 CPU Sockel SYS_FAN1 EZ Debug LED ATX_PWR1 SATA4 PCI_E1 SATA3 PCI_E2 JBAT1 JCI1 M2_1 SATA▼1▲2 PCI_E3 JLED1 JTPM1 JFP2 JCOM1 JFP1 JUSB3 SYS_FAN2 JUSB2 JLPT1 JUSB1 JAUD1 Übersicht der Komponenten... -
Seite 68: Cpu Sockel
CPU Sockel Installieren Sie bitte die CPU in den CPU Sockel, wie unten aufgezeigt. Wichtig Bei einem Wechsel des Prozessors sollte aufgrund der AM4-Prozessorarchitektur die Systemkonfiguration gelöscht und das BIOS auf die Standardwerte zurückgesetzt werden. Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen. Wenn Sie eine CPU einbauen, denken sie bitte daran, einen CPU-Kühler zu installieren. -
Seite 69: Übersicht Der Komponenten
Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/ Speicher-Controller mit einer niedrigeren Frequenz unter dem Standardzustand arbeiten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com. PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 2.0 x1 PCI_E2: PCIe 3.0 x16 (RYZEN Serie Prozessoren) PCIe 3.0 x8 ( A-Serie/ Athlon... -
Seite 70: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden mit den Schaltern und LEDs auf des Frontpanels. HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch JFP1 Reset Switch Power Switch Reserved No Pin HDD LED - HDD LED HDD LED + POWER LED -... -
Seite 71: M2_1: M.2 Steckplatz (Key M)
M2_1: M.2 Steckplatz (Key M) Bitte installieren Sie das M.2 Solid-State-Laufwerke (SSD) in den M.2 Steckplatz (siehe unten). 30° ATX_PWR1, CPU_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground... -
Seite 72: Jusb1~2: Usb 2.0 Anschlüsse
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3: USB 3.1 Gen1 Anschluss Mit diesem Anschluss können Sie den USB 3.1 Gen1 Anschluss auf dem Frontpanel... -
Seite 73: Cpu_Fan1, Sys_Fan1~2: Stromanschlüsse Für Lüfter
CPU_FAN1, SYS_FAN1~2: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder DC-Modus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC- Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. -
Seite 74: Jtpm1: Tpm Anschluss
JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &... -
Seite 75: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. -
Seite 76: Jbat1: Clear Cmos Steckbrücke (Reset Des Bios)
JBAT1: Clear CMOS Steckbrücke (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten beibehalten CMOS-Daten löschen/ Reset des BIOS... -
Seite 77: Bios-Setup
BIOS-Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. -
Seite 78: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen. -
Seite 79: Softwarebeschreibung
Softwarebeschreibung Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 7 64-Bit/ Windows 10 64-Bit ® ® Schalten Sie den Computer ein. Legen Sie die Windows 7/ 10 Disk in das optisches Laufwerk. -
Seite 80: Installation Von Utilities
Installation von Utilities Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint. Klicken Sie auf Utilities. Wählen Sie die Dienstprogramme, die installiert werden soll. - Seite 162 MSI će poštovati zahtev o preuzimanju ovakvih Союза (ЕС) по предотвращению загрязнения proizvoda kojima je istekao vek trajanja, koji окружающей среды использованным imaju MSI oznaku i koji su prodati u EU. Ove электрическим и электронным оборудованием proizvode možete vratiti na lokalnim mestima (директива WEEE 2002/96/EC), вступающей...
