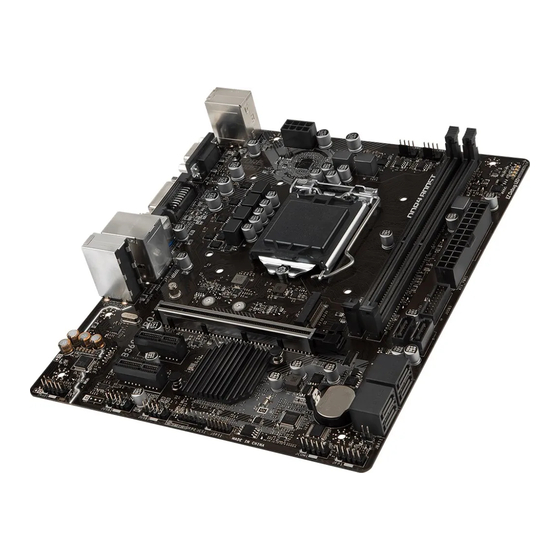

Thank you for purchasing the MSI

PRO-VH/ B360M ICAFE/ B360M FIRE/ B360M WIND

board. This User Guide gives information about board layout,

component overview, BIOS setup and software installation.

Contents

Safety Information ........................................................................................... 2

Specifications ................................................................................................... 3

Rear I/O Panel ................................................................................................. 6

B360M WIND .......................................................................................................6

B360M PRO-VH, B360M FIRE .............................................................................6

B360M PRO-VD, B360M ICAFE ...........................................................................6

LAN Port LED Status Table .................................................................................7

Overview of Components ................................................................................ 7

CPU Socket .........................................................................................................8

DIMM Slots ..........................................................................................................9

PCI_E1~3: PCIe Expansion Slots ........................................................................9

JFP1, JFP2: Front Panel Connectors ...............................................................10

SATA1~6: SATA 6Gb/s Connectors....................................................................10

M2_1: M.2 Slot (Key M) .....................................................................................11

ATX_PWR1, CPU_PWR1: Power Connectors....................................................11

JUSB1, JUSB2: USB 2.0 Connectors ................................................................12

JUSB3: USB 3.1 Gen1 Connector .....................................................................12

JAUD1: Front Audio Connector .........................................................................13

JCOM1: Serial Port Connector .........................................................................13

EZ Debug LED ...................................................................................................13

CPU_FAN1, SYS_FAN1: Fan Connectors ..........................................................14

JCI1: Chassis Intrusion Connector ...................................................................15

JBAT1: Clear CMOS (Reset BIOS) Jumper .......................................................15

BIOS Setup ..................................................................................................... 16

Entering BIOS Setup .........................................................................................16

Resetting BIOS ..................................................................................................17

Updating BIOS ...................................................................................................17

Software Description ..................................................................................... 18

Installing Windows

Installing Drivers ..............................................................................................18

Installing Utilities ..............................................................................................18

10 .....................................................................................18

B360M PRO-VD/ B360M

mother-

Contents

Inhaltszusammenfassung für MSI B360M PRO-VD

Seite 1 Thank you for purchasing the MSI B360M PRO-VD/ B360M ® PRO-VH/ B360M ICAFE/ B360M FIRE/ B360M WIND mother- board. This User Guide gives information about board layout, component overview, BIOS setup and software installation. Contents Safety Information ................... 2 Specifications ....................3 Rear I/O Panel ....................
Seite 2 Safety Information y The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. y Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
Seite 3 Memory y Supports non-ECC, un-buffered memory y Supports Intel Extreme Memory Profile (XMP) ® * Please refer www.msi.com for more information on compatible memory. y 1x PCIe 3.0 x16 slot Expansion Slots y 2x PCIe 3.0 x1 slots y 1x VGA port, supports a maximum resolution of...
Seite 4 1x Realtek RTL8111H Gigabit LAN controller y 1x PS/2 keyboard/Mouse combo port y 2x USB 2.0 ports y 1x VGA port y 1x DVI-D port (B360M PRO-VD, B360M ICAFE) Back Panel Connectors y 1x HDMI™ port (B360M PRO-VH, B360M FIRE) y 4x USB 3.1 Gen1 Type-A ports...
Seite 5 FAST BOOST Software y X-BOOST y DPC LATENCY TUNER y MYSTIC LIGHT y Realtek HD Audio Manager y CPU-Z MSI GAMING y Intel Extreme Tuning Utility y Google Chrome™ ,Google Toolbar, Google Drive y Norton™ Internet Security Solution Speciﬁcations...
Seite 6 USB 3.1 Gen1 (5Gbps) Mic in B360M PRO-VH, B360M FIRE Line-in Line-out PS/2 Keyboard/Mouse USB 2.0 USB 3.1 Gen1 (5Gbps) Mic in B360M PRO-VD, B360M ICAFE Line-in Line-out PS/2 Keyboard/Mouse USB 2.0 DVI-D USB 3.1 Gen1 (5Gbps) Mic in Rear I/O Panel...
Seite 7 LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Description No link 10 Mbps connection Yellow Linked Green 100 Mbps connection Blinking Data activity Orange 1 Gbps connection Overview of Components CPU Socket DIMMB1 DIMMA1 CPU_PWR1 CPU_FAN1 SYS_FAN1 EZ Debug LED...
Seite 8 Always unplug the power cord from the power outlet before installing or removing the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
Seite 9 PCI_E3: PCIe 3.0 x1 slot (PCH lanes) Important If you install a large and heavy graphics card, you need to use a tool such as MSI Gaming Series Graphics Card Bolster to support its weight to prevent deformation of the slot.
Seite 10 JFP1, JFP2: Front Panel Connectors These connectors connect to the switches and LEDs on the front panel. HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED - HDD LED HDD LED +...
Seite 11 M2_1: M.2 Slot (Key M) Please install the M.2 solid-state drive (SSD) into the M.2 slot as shown below. 30° Important Intel RST only supports PCIe M.2 SSD with UEFI ROM. ® Intel Optane™ Memory Ready. ® ATX_PWR1, CPU_PWR1: Power Connectors These connectors allow you to connect an ATX power supply.
Seite 12 JUSB1, JUSB2: USB 2.0 Connectors These connectors allow you to connect USB 2.0 ports on the front panel. USB0- USB1- USB0+ USB1+ Ground Ground No Pin Important Note that the VCC and Ground pins must be connected correctly to avoid possible damage.
Seite 13 JAUD1: Front Audio Connector This connector allow you to connect audio jacks on the front panel. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: Serial Port Connector This connector allows you to connect the optional serial port with bracket. SOUT Ground No Pin...
Seite 14 CPU_FAN1, SYS_FAN1: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage.
Seite 15 JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis intrusion event (default) Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
Seite 16 Press Delete key, when the Press DEL key to enter Setup Menu, F11 to enter Boot Menu message appears on the screen during the boot process. y Use MSI FAST BOOT application. Click on GO2BIOS button and choose OK. The system will reboot and enter BIOS setup directly.
Seite 17 Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Press Del key to enter the BIOS Setup during POST.
Seite 18 7. Follow the instructions on the screen to install Windows® 10. Installing Drivers 1. Start up your computer in Windows ® 2. Insert MSI Driver Disc into your optical drive. ® 3. The installer will automatically appear and it will find and list all necessary drivers.
Seite 19 B360M PRO-VD/ B360M PRO-VH/ B360M ICAFE/ ® 메인보드를 구입해주셔서 감사합니 B360M FIRE/ B360M WIND 다. 이 사용 설명서는 메인보드 레이아웃, 부품 개요, BIOS 설정 및 소프트웨어 설치에 대한 상세 내역을 제공하고 있습니다. 목차 안전 지침 ......................2 사양 ........................3 후면...
Seite 20 안전 지침 y 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. y 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. y 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오.
Seite 21 확장 슬롯 y PCIe 3.0 x1 슬롯 2개 y VGA 포트 1개, 최대 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz 해상도 지원 y DVI-D 포트 1개, 최대 1920x1200@60Hz (B360M PRO-VD, 온보드 그래픽 B360M ICAFE) 해상도 지원 y HDMI™ 포트 1.4 1개, 최대 4096x2160@30Hz (B360M PRO-VH, B360M FIRE) 해상도...
Seite 22 Realtek RTL8111H Gigabit LAN 컨트롤러 1개 y PS/2 키보드/마우스 콤보 포트 1개 y USB 2.0 포트 2개 y VGA 포트 1개 y DVI-D 포트 1개(B360M PRO-VD, B360M ICAFE) 후면 패널 커넥터 y HDMI™ 포트 1개(B360M PRO-VH, B360M FIRE) y USB 3.1 Gen1 A타입 포트 4개...
Seite 23 패스트 부트 소프트웨어 y X-부스트 y DPC 래이턴시 튜너 y 미스틱 라이트 y Realtek HD 오디오 매니저 y CPU-Z MSI 게이밍 y 인텔 익스트림 튜닝 유틸리티 y 구글 유틸리티 : 크롬, 툴바, 드라이브 y 노턴™ 인터넷 시큐리티 솔루션 사양...
Seite 24 Mic 입력 B360M PRO-VH, B360M FIRE Line입력 Line출력 PS/2 키보드/ 마우스 USB 2.0 USB 3.1 Gen1 (5Gbps) Mic 입력 B360M PRO-VD, B360M ICAFE Line입력 Line출력 PS/2 키보드/ 마우스 USB 2.0 DVI-D USB 3.1 Gen1 (5Gbps) Mic 입력 후면 I/O 패널...
Seite 25 LAN 포트 LED 상태 표시 속도 LED 링크/통신 LED 상태 설명 상태 설명 꺼짐 10 Mbps 속도로 연결되었습니다. LAN이 올바르게 연결되지 꺼짐 않았습니다. 녹색 100 Mbps 속도로 연결되었습니다. LAN이 올바르게 오렌지색 1 Gbps 속도로 연결되었습니다. 노란색 연결되었습니다. 컴퓨터가 LAN으로 정상적인 깜박임...
Seite 26 CPU를 설치하거나 제거하기 전에 전원 코드를 콘센트에서 뽑아주시기 바랍니다. 프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다. CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고...
Seite 27 PCI_E3: PCIe 3.0 x1 slot (PCH 레인) 중요사항 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 방지하기 위해 MSI Gaming Series Graphics Card Bolster와 같은 도구를 사용하시기 바랍니다. 하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면 PCI_E1 슬롯을 사용할...
Seite 28 JFP1, JFP2: 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널에 있는 스위치 및 LED를 연결할 수 있습니다. HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED - HDD LED HDD LED +...
Seite 29 M2_1: M.2 슬롯 (Key M) M.2 (SSD) 를 M.2 슬롯에 아래와 같이 설치하세요. 30° 중요사항 RST는 UEFI ROM을 탑재한 PCIe M.2 SSD만 지원합니다 Intel ® Intel Optane™ Memory Ready. ® ATX_PWR1, CPU_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. +3.3V +3.3V +3.3V...
Seite 30 Ground Ground No Pin 중요사항 VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI SUPER CHARGER ® 유틸리티를 설치하십시오. JUSB3: USB 3.1 Gen1 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.1 Gen1 포트를 연결할 수 있습니다.
Seite 31 JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: 시리얼 포트 커넥터 이 커넥터를 사용하여 선택적으로 시리얼 포트를 브라켓과 연결할 수 있습니다. SOUT Ground No Pin...
Seite 32 CPU_FAN1, SYS_FAN1: 팬 커넥터 팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 만일...
Seite 33 JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준 상태 섀시 침입 이벤트 트리거 (기본 설정) 섀시 침입 탐지기 사용하기 1. JCI1 커넥터를 섀시의 섀시 침입 스위치/ 센서에 연결합니다. 2. 섀시 커버를 닫습니다. 3. BIOS > Security (보안) > Chassis Intrusion Configuration(섀시 침입 구성)으로 이동합니다.
Seite 34 아래의 방법을 참조하여 BIOS 설정으로 이동하시기 바랍니다. y 부팅 과정에서 화면에 DEL 키를 눌러 설정 메뉴로, F11 키를 눌러 부팅메뉴로 이동이라는 메시지가 나타나면 Delete 키를 누르세요. y MSI FAST BOOT 애플리케이션을 사용합니다. GO2BIOS 버튼을 클릭한 후 OK를 선택하면 시스템이 재부팅되며 BIOS 설정으로 직접 이동합니다. 클릭 GO2BIOS 기능...
Seite 35 업데이트 하기 전: LAN 드라이버가 이미 설치되어 있고 인터넷이 제대로 연결되었는지 확인하세요. BIOS 업데이트: 1. MSI LIVE UPDATE 6을 설치 및 시작합니다. 2. BIOS Update를 선택합니다. 3. Scan 버튼을 클릭합니다. 4. Download 아이콘을 클릭하여 최신 BIOS 파일을 다운로드한 후 설치합니다.
Seite 36 드라이버 설치하기 10 운영 체제에서 컴퓨터를 시작합니다 . 1. Windows ® 드라이버 디스크를 광학 드라이브에 삽입합니다. 2. MSI ® 3. 자동으로 필요한 모든 드라이버를 찾아내고 목록이 나타납니다. 4. Install 버튼을 누릅니다. 5. 소프트웨어 설치가 진행됩니다. 설치가 완료되면 다시 시작하라는 메시지가 나타납니다.
Seite 37 Merci d’ avoir acheté une carte mère MSI B360M PRO-VD/ ® B360M PRO-VH/ B360M ICAFE/ B360M FIRE/ B360M WIND. Ce manuel d’ utilisateur fournit des informations sur le schéma, la vue d’ ensemble des composants, la conﬁgura- tion du BIOS et l’ installation des logiciels.
Seite 38 Informations de sécurité y Les composants dans l’ emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. y Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’...
Seite 39 * Avant d’ utiliser les modules de mémoire Intel Optane™, ® veuillez vous assurer d’ avoir mis à jour les pilotes et le BIOS avec la dernière version disponible sur le site officiel MSI. Chipset Intel B360 ® y 6 x ports USB 3.1 Gen1 (SuperSpeed USB) (4 ports Type-A sur le panneau arrière, 2 ports disponibles par l’...
Seite 40 1 x port clavier/ souris PS/2 y 2 x ports USB 2.0 y 1 x port VGA Connecteurs y 1 x port DVI-D (B360M PRO-VD, B360M ICAFE) sur le panneau y 1 x port HDMI™ (B360M PRO-VH, B360M FIRE) arrière y 4 x ports USB 3.1 Gen1 Type-A...
Seite 41 FAST BOOST Logiciel y X-BOOST y DPC LATENCY TUNER y MYSTIC LIGHT y Realtek HD Audio Manager y CPU-Z MSI GAMING y Intel Extreme Tuning Utility y Google Chrome™, Google Toolbar et Google Drive y Norton™ Internet Security Solution Spéciﬁcations...
Seite 42 Microphone B360M PRO-VH, B360M FIRE Entrée Ligne Sortie Ligne Clavier/ Souris PS/2 USB 2.0 USB 3.1 Gen1 (5Gbps) Entrée Microphone B360M PRO-VD, B360M ICAFE Entrée Ligne Sortie Ligne Clavier/ Souris PS/2 USB 2.0 DVI-D USB 3.1 Gen1 (5Gbps) Entrée Microphone...
Seite 43 Tableau explicatif de l’ état de la LED du port LAN LED indiquant la LED indiquant la vitesse connexion et l’ activité Etat Description Etat Description Eteint Débit de 10 Mbps Eteint Pas de connexion Vert Débit de 100 Mbps Jaune Connexion correcte Orange...
Seite 44 électrique. Veuillez garder le capot de protection du processeur après l’ installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’ acceptera pas les cartes mère dont le capot de protection aura été retiré.
Seite 45 Important Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot. Si vous choisissez d’ installer une seule carte d’ extension PCIe x16, nous vous recommandons d’...
Seite 46 JFP1, JFP2 : Connecteurs de panneau avant Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant. HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED -...
Seite 47 M2_1 : Slot M.2 (Touche M) Installer le disque dur M.2 dans le slot M.2 comme indiqué ci-dessous. 30° Important La technologie Intel RST supporte seulement un SSD M.2 PCIe avec une mémoire ® ROM UEFI. Intel Optane™ Memory Ready. ®...
Seite 48 Notez que les broches VCC et Terre doivent être branchées correctement afin d’ éviter tout dommage sur la carte mère. Pour recharger votre iPad, iPhone ou iPod par l’ intermédiaire d’ un port USB, veuillez installer l’ utilitaire MSI SUPER CHARGER. ®...
Seite 49 JAUD1 : Connecteur audio avant Ce connecteur se lie aux jacks audio du panneau avant. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1 : Connecteur de port série Ce connecteur vous permet de relier un port série en option.
Seite 50 CPU_FAN1, SYS_FAN1 : Connecteurs pour ventilateurs Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse.
Seite 51 JCI1 : Connecteur intrusion châssis Ce connecteur est relié à un câble d’ interrupteur intrusion châssis. Normal Commencer l’ activité (défaut) intrusion châssis Utilisation du détecteur d’ intrusion châssis 1. Reliez le connecteur JCI1 à l’ interrupteur ou au capteur d’ intrusion châssis situé sur le boîtier du PC.
Seite 52 Menu, F11 to enter Boot Menu” sur l’ écran, veuillez appuyer sur la touche Suppr. y Quand l’ ordinateur est déjà en marche, vous pouvez utiliser l’ application MSI FAST BOOT. Cliquez sur le bouton GO2BIOS puis sur OK. Le système redémarre et entre dans l’...
Seite 53 Avant la mise à jour : Veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur le lecteur flash USB. Mettre le BIOS à jour: 1. Appuyez sur la touche Suppr pour entrer dans l’ interface Setup du BIOS pendant le processus de POST.
Seite 54 ® Installer les pilotes 1. Allumez l’ ordinateur sous Windows ® 2. Insérez le disque MSI Driver Disc dans le lecteur optique. ® 3. L’ outil d’ installation apparaît automatiquement. Il trouvera et listera tous les pilotes dont vous avez besoin.
Seite 55 Danke, dass Sie sich für das MSI B360M PRO-VD/ B360M ® PRO-VH/ B360M ICAFE/ B360M FIRE/ B360M WIND Moth- erboard entschieden haben. Dieses Handbuch gibt informa- tionen über Motherboard-Layout, Komponentenübersicht, BIOS-Setup und Softwareinstallation. Inhalt Sicherheitshinweis ..................2 Spezifikationen ....................3 Rückseite E/A ....................
Seite 56 Sicherheitshinweis y Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. y Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Seite 57 Optane Technik* ® ™ * Bevor Sie Intel Optane Speichermodule verwenden, stellen ® ™ Sie bitte über Downloads von der MSI Website sicher, dass die Treiber und das BIOS auf dem neuesten Stand sind. Fortsetzung auf der nächsten Seite Speziﬁkationen...
Seite 58 1x Realtek RTL8111H Gigabit LAN Controller y 1x PS/2 Tastatur-/ Maus-Combo-Anschluss y 2x USB 2.0 Anschlüsse y 1x VGA Anschluss y 1x DVI-D Anschluss (B360M PRO-VD, B360M ICAFE) Hintere Ein-/ und Ausgänge y 1x HDMI Anschluss (B360M PRO-VH, B360M FIRE) ™...
Seite 59 FAST BOOST Software y X-BOOST y DPC LATENCY TUNER y MYSTIC LIGHT y Realtek HD Audio Manager y CPU-Z MSI GAMING y Intel Extreme Tuning Utility y Google Chrome , Google Toolbar, Google Drive ™ y Norton Internet Security Solution ™...
Seite 60 USB 3.1 Gen1 (5Gbps) Mic In B360M PRO-VH, B360M FIRE Line-In Line-Out PS/2 Tastatur/ Maus USB 2.0 USB 3.1 Gen1 (5Gbps) Mic In B360M PRO-VD, B360M ICAFE Line-In Line-Out PS/2 Tastatur/ Maus USB 2.0 DVI-D USB 3.1 Gen1 (5Gbps) Mic In Rückseite E/A...
Seite 61 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung Keine Verbindung 10 Mbps-Verbindung Gelb Verbindung Grün 100 Mbps-Verbindung Blinkt Datenaktivität Orange 1 Gbps-Verbindung Übersicht der Komponenten CPU Sockel DIMMB1 DIMMA1 CPU_PWR1 CPU_FAN1 SYS_FAN1 EZ Debug LED 50,83mm* ATX_PWR1 JUSB3...
Seite 62 Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen. Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt.
Seite 63 DIMM-Steckplätze Setzen Sie bitte ein Speichermodul wie untern gezeigt in den DIMM-Steckplatz ein. Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA1 zuerst. Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows- Betriebssystem bei 4GB oder weniger liegt.
Seite 64 JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden mit den Schaltern und LEDs auf des Frontpanels. HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED - HDD LED HDD LED + POWER LED -...
Seite 65 M2_1: M.2 Steckplatz (Key M) Bitte installieren Sie das M.2 Solid-State-Laufwerke (SSD) in den M.2 Steckplatz (siehe unten). 30° Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ® Intel Optane Technik wird unterstützt. ® ™ ATX_PWR1, CPU_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.
Seite 66 Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3: USB 3.1 Gen1 Anschluss Mit diesem Anschluss können Sie den USB 3.1 Gen1 Anschluss auf dem Frontpanel...
Seite 67 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden.
Seite 68 CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden.
Seite 69 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff (Standardwert) Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration. 4.
Seite 70 Während des BOOT-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. y Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS.
Seite 71 Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der ofﬁziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
Seite 72 ® Installation von Treibern 1. Starten Sie Ihren Computer mit Windows ® 2. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® 3. Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste.
Seite 73 Благодарим Вас за покупку материнской платы MSI ® B360M PRO-VD/ B360M PRO-VH/ B360M ICAFE/ B360M WIND. Данное руководство пользователя FIRE/ B360M содержит информацию о схеме платы, компонентах материнской платы, настройке BIOS и описание программного обеспечения. Содержание Безопасное использование продукции ..........2 Технические...
Seite 74 Безопасное использование продукции y Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. y Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной неработоспособности компьютера. y Чтобы...
Seite 75 Двухканальная архитектура Память y Поддержка non-ECC, небуферизованной памяти y Поддержка Intel Extreme Memory Profile (XMP) ® * Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых памяти. y 1x слот PCIe 3.0 x16 Слоты расширения y 2x слота PCIe 3.0 x1 y 1x порт...
Seite 76 1x комбинированный порт PS/2 клавиатуры y 2x порта USB 2.0 y 1x порт VGA Разъемы y 1x порт DVI-D (B360M PRO-VD, B360M ICAFE) задней y 1x порт HDMI™ (B360M PRO-VH, B360M FIRE) панели y 4x порта USB 3.1 Gen1 Type-A y 1x порт...
Seite 77 FAST BOOST обеспечение y X-BOOST y DPC LATENCY TUNER y MYSTIC LIGHT y Realtek HD Audio Manager y CPU-Z MSI GAMING y Intel Extreme Tuning Utility y Google Chrome™, Google Toolbar, Google Drive y Norton™ Internet Security Solution Технические характеристики...
Seite 78 Микрофонный вход B360M PRO-VH, B360M FIRE Линейный вход Линейный выход PS/2 клавиатуры/мыши USB 2.0 USB 3.1 Gen1 (5Гб/с) Микрофонный вход B360M PRO-VD, B360M ICAFE Линейный вход Линейный выход PS/2 клавиатуры/мыши USB 2.0 DVI-D USB 3.1 Gen1 (5Гб/с) Микрофонный вход Задняя панель портов ввода/ вывода...
Seite 79 Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Описание Состояние Описание Выкл. 10 Мбит/с подключение Выкл. Не подключен Зеленый 100 Мбит/с подключение Желтый Подключен Оранжевый 1 Гбит/с подключение Мигает Передача данных Компоненты материнской платы Процессорный сокет DIMMB1 DIMMA1 CPU_PWR1...
Seite 80 кабель питания. Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, представляющий собой систему охлаждения процессора, предупреждает...
Seite 81 PCI_E3: PCIe 3.0 x1 (линии PCH) Внимание! При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Для установки одной карты расширения PCIe x16 с оптимальной...
Seite 82 JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED - HDD LED...
Seite 83 M2_1: Разъем M.2 (Ключ M) Пожалуйста, установите твердотельный накопитель (SSD) M.2 в слот M.2, как показано ниже. 30° Внимание! RST только поддерживает PCIe M.2 SSD с UEFI ROM. Intel ® Поддержка памяти Intel Optane™. ® ATX_PWR1, CPU_PWR1: Разъемы электропитания Данные разъемы предназначены для подключения коннекторов питания ATX.
Seite 84 Внимание! Помните, что во избежание повреждений, необходимо правильно подключать контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI SUPER CHARGER. ® JUSB3: Разъем USB 3.1 Gen1 Данный разъем предназначен для подключения портов USB 3.1 Gen1 на...
Seite 85 JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: Разъем последовательного порта Данный разъем позволяет подключить последовательный порт, размещенный...
Seite 86 CPU_FAN1, SYS_FAN1: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью вращения вентиляторов с управлением постоянным...
Seite 87 JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3.
Seite 88 Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки. y При помощи приложения MSI FAST BOOT. Нажмите на кнопку GO2BIOS и выберите ОК. Система перезагрузится и автоматически войдет в настройки...
Seite 89 обратитесь к разделу “Джампер очистки данных CMOS” . Обновление BIOS Обновление BIOS при помощи M-FLASH Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш-диске USB. Обновление BIOS: 1.
Seite 90 7. Следуйте инструкциям на экране, чтобы установить Windows ® Установка драйверов 1. Загрузите компьютер в Windows ® 2. Вставьте диск с драйверами MSI Driver Disc в привод для оптических ® дисков. 3. Автоматически отобразится окно установщика, который найдет и перечислит все необходимые драйверы.
Seite 91 安全信息......................2 规格 ........................3 后置 I/O 面板 ....................6 B360M WIND .......................6 B360M PRO-VH, B360M FIRE ................6 B360M PRO-VD, B360M ICAFE ................6 LAN 端口 LED 状态表 ..................7 组件概述......................7 CPU 底座 ......................8 DIMM 插槽 ......................9 PCI_E1~3: PCIe 扩展插槽 ...................9 JFP1, JFP2: 前置面板接口...
Seite 92 安全信息 y 此包装中包含的的组件有可能到静电放电(ESD)损坏� 请遵守以下注意事项, 以确保成功组装计算机� y 确保所有组件连接牢固� 若连接不紧可能会导致计算机无法识别组件或无法开启� y 拿起主板时请手持主板边缘, 避免触及主板的敏感组件� y 当拿取主板时, 建议佩戴静电放电(ESD)腕带, 以防止静电损坏其配置� 如果 ESD 腕带无法使用, 请在拿取主板前通过接触其它金属物体释放自身的静电� y 在不安装主板时, 请将主板放在静电屏蔽容器或防静电垫上� y 在打开计算机前, 确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件� y 在安装完成之前不要启动计算机� 否则可能会导致组件永久性损坏以及伤害使用者� y 在任何安装步骤中, 如果您需要帮助, 请咨询专业的计算机技术员� y 安装或拆卸计算机任何组件之前, 请先关闭电源, 并将电源线由插座上拔除� y 保留本用户指南以供将来参考� y 本主板须远离湿气�...
Seite 93 支持双通道模式内存 y 支持 �-ECC, �-缓存内存 y 支持 Intel 扩展内存配置文件 (XMP) ® * 请参考 www.msi.com 网站, 以了解有关于内存兼容的详细信息� y 1 个 PCIe 3.0 x16 插槽扩展插槽 y 2 个 PCIe 3.0 x1 插槽 y 1 个 VGA 端口, 支持最大分辨率为 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz y 1 个...
Seite 94 1 个 PS/2 键盘/ 鼠标组合端口 y 2 个 USB 2.0 端口 y 1 个 VGA 端口 y 1 个 DVI-D 端口 (B360M PRO-VD, B360M ICAFE) 后置面板接口 y 1 个 HDMI™ 端口 (B360M PRO-VH, B360M FIRE) y 4 个 USB 3.1 Gen1 Type-A 端口...
Seite 95 LIVE UPDATE 6 更新软件 y 智能工具 y 虚拟内存盘 y 快速启动软件 y 一键加速技术 y DPC 延迟优化器 y 动态RGB LED炫光系统 y Realtek 高清晰音频管理软件 y MSI GAMING 版 CPU-Z y 英特尔极限超频工具 y Google 浏览器 , Google 工具栏, Google 云端硬盘 ™ y 诺顿网络安全解决方案 ™ 规格...
Seite 96 USB 2.0 USB 3.1 Gen1 (5Gbps) 麦克风输入 B360M PRO-VH, B360M FIRE 音频输入音频输出 PS/2 键盘/�标 USB 2.0 USB 3.1 Gen1 (5Gbps) 麦克风输入 B360M PRO-VD, B360M ICAFE 音频输入音频输出 PS/2 键盘/�标 USB 2.0 DVI-D USB 3.1 Gen1 (5Gbps) 麦克风输入后置 I/O 面板...
Seite 97 LAN 端口 LED 状态表连线/ 工作灯号速度灯号状态描述状态描述关网络未连接关传输速率 10 Mbps 黄色网络已连接绿色传输速率 100 Mbps 网络数据在使橙色传输速率 1 Gbps 闪烁用中组件概述 CPU 底座 DIMMB1 DIMMA1 CPU_PWR1 CPU_FAN1 SYS_FAN1 简易侦错 LED 灯 50.83毫米* ATX_PWR1 JUSB3...
Seite 98 CPU 底座将 CPU �装至 CPU �座, 请�下图�� 注意 �装或�除 CPU �, 请先关闭电源, 并将电源线由�座上�除� �装完成处理器后请�留 CPU ��盖� �星将�求授权的 (RMA) 在处理�货验证� �主�上附带 CPU �座上的��盖� 当��装 CPU 时, 请�认已�装� CPU 风�� 对防止过热和维��统的稳定性 CPU 风�是�常必�的� �认在�统�动� CPU 风�已经牢固的�贴在 CPU 上� 温度过热会严重损� CPU 和主�, 请务必�认所使用的�温风��终�够正常工作, ��...
Seite 99 PCI_E1: PCIe 3.0 x16 (CPU 通道) PCI_E2: PCIe 3.0 x1 插槽 (PCH 通道) PCI_E3: PCIe 3.0 x1 插槽 (PCH 通道) 注意如果您安装了一个大而重的显卡时, 您需要使用一个辅助工具如 MSI 游戏系列显卡支架千斤顶来支撑其重量, 以防止插槽变形� 为了使安装单个 PCIe x16 扩展卡获得�佳性�, 建议使用 PCI_E1 �槽� 当添加或移除扩展卡时, 请先关闭电源, 并将电源线由�座上�除 � 查看关于扩展卡的文档以便检查必要附件的硬件和软件变化�...
Seite 100 JFP1, JFP2: 前置面板接口这��口连��置面�上的开关和 LED �� HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED + Speaker -...
Seite 101 M2_1: M.2 接口 (M 键) 将�装 M.2 固态硬盘 (SSD) 插入至 M.2 �口, 请�下图�� 30° 注意 RST 仅支�具� UEFI ROM 的 PCIe M.2 固态硬盘� Intel ® 英特尔傲腾 (Optane)™ 内存接口� ® ATX_PWR1, CPU_PWR1: 电源接口这��口允许�连�一个 ATX 电源供应器� +3.3V +3.3V +3.3V -12V Ground Ground PS-ON#...
Seite 102 USB0- USB1- USB0+ USB1+ Ground Ground No Pin 注意请注意, VCC 和 ��针�必须正�连��免可�的损坏� 为了将�的 iPad, iPhone 和 iPod �过 USB 端口进行�电, 请�装 MSI SUPER ® CHARGER 实用�序� JUSB3: USB 3.1 Gen1 接口这��口允许�连��置面�上的 USB 3.1 Gen1 端口� Power USB2.0+ USB3_RX_DN USB2.0-...
Seite 103 JAUD1: 前置音频接口此接口允许您连接前置面板上音频插孔� MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: 串行端头接口 ��口允许�连�可选串行端口可用�槽� SOUT Ground No Pin 简易侦错 LED 灯 LED 指示灯在主板中的状态� CPU - 表示 CPU 无法检测或故障� DRAM - 表示 DRAM 无法检测或故障� VGA - 表示...
Seite 104 CPU_FAN1, SYS_FAN1: 风扇接口风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式� PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率� DC 模式风扇接口通过改变电压控制风扇速率� 当您将一个 3 针脚 (非-PWM) 风扇插入到 PWM 模式下风扇接口时, 风扇速率将始终保持在 100%, 这可能会产生很大噪声� 您可以按照以下说明将风扇接口调整为 PWM 模式或 DC 模式� �认 PWM 模式风扇接口 CPU_FAN1 �认 DC 模式风扇接口 SYS_FAN1 切换风扇模式和调整风扇速率...
Seite 105 JCI1: 机箱入侵检测接口 ��口可用来连�机��检测开关线� 正常启用机箱入侵检测 (默认) 使用机��检测器 1. JCI1 �口连�机�上的机��检测开关/ 传�器� 2. 合上机�盖� 3. 转到 BIOS > Security > Chassis Intrusion Configuration� 4. 设置 Chassis Intrusion 为 Enabled� 5. � F10 �存并�出, �后� Enter 键选择 Yes� 6. 当计�机开�时, 一旦打开机�盖, 将会在屏�上显�一个�告信息� 重设机��告...
Seite 106 进� BIOS 设置请参考以下方法进入 BIOS 设置� y 在开机程序中, 当屏幕上出现 Press DEL key to enter Setup Menu, F11 to enter Boot Menu 信息, 按下 Delete 键� y 使用 MSI FAST BOOT 应用程序� 点击 GO2BIOS 按钮并选择 OK� 该系统将重新启动并直接进入 BIOS 设置� 点击 GO2BIOS 功能键...
Seite 107 在清除 CMOS 数据之前, 请确保计算机已关机� 请参考清除 CMOS 跳线部分 , 以了解重启 BIOS 的相关信息 � 更� BIOS 使用 M-FLASH 更新 BIOS 更新前：请从 MSI 的网站下载符合您主板型号的最新 BIOS 文件� 然后将 BIOS 文件保存到 U 盘中� 更新 BIOS ： 1. POST 过程中按 Del 键进入 BIOS 设置� 2. 插入内有欲更新文件的 U 盘到计算机上�...
Seite 108 6. 当屏幕显示 Press any key to boot from CD or DVD... 信息时按住任意键� 7. 按照屏幕上的指示操作安装 Windows 10� ® �装驱动 1. 启动您的计算机进入 Windows 10� ® 2. 将 MSI 驱动光盘放入您光驱中� ® 3. 安装界面将会自动出现, 以及弹出一个对话框将列出所有必需的驱动程序� 4. 点击 Install 按钮� 5. 软件安装开始进行� 完成安装后将提醒您重启� 6. 点击 OK 按钮完成安装� 7. 重新启动您的电脑�...
Seite 109 感謝您購買 MSI B360M PRO-VD/ B360M PRO-VH/ B360M ® 主機板。本用戶指南提供 ICAFE/ B360M FIRE/ B360M WIND 有關電路板佈局，元件總覽， BIOS 設置和軟體安裝的信息。目錄安全說明......................2 規格 ........................3 背板 I/O ......................6 B360M WIND .......................6 B360M PRO-VH, B360M FIRE ................6 B360M PRO-VD, B360M ICAFE ................6...
Seite 110 安全說明 y 本包裝內所含的組件可能因靜電 (ESD) 受到損壞。請務必依循以下指示，以確保能成功組裝電腦。 y 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。 y 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。 y 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。 y 若未安裝主機板...
Seite 111 支援 non-ECC ，未緩衝處理的記憶體 y 支援 Intel Extreme Memory Profile (XMP) ® * 有關兼容記憶體的更多信息，請參閱 www.msi.com 。 y 1 個 PCIe 3.0 x16 插槽擴充插槽 y 2 個 PCIe 3.0 x1 插槽 y 1 個 VGA 連接埠，支援最高解析度 2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hz y 1 個...
Seite 112 1 個 PS/2 鍵盤/ 滑鼠連接埠 y 2 個 USB 2.0 連接埠 y 1 個 VGA 連接埠 y 1 個 DVI-D 連接埠 (B360M PRO-VD, B360M ICAFE) 背板接頭 y 1 個 HDMI™ 連接埠 (B360M PRO-VH, B360M FIRE) y 4 個 USB 3.1 Gen1 Type-A 連接埠...
Seite 113 FAST BOOST y X-BOOST 效能強化技術 y DPC LATENCY TUNER y MYSTIC LIGHT y Realtek HD Audio Manager y CPU-Z MSI GAMING y Intel Extreme Tuning Utility y Google Chrome™ 、 Google 工具列、 Google 雲端硬碟 y Norton™ Internet Security Solution 規格...
Seite 114 USB 3.1 Gen1 (5Gbps) 麥克風輸入 B360M PRO-VH, B360M FIRE 音源輸入音源輸出網絡連接埠 PS/2 鍵盤/滑鼠 USB 2.0 USB 3.1 Gen1 (5Gbps) 麥克風輸入 B360M PRO-VD, B360M ICAFE 音源輸入音源輸出網絡連接埠 PS/2 鍵盤/滑鼠 USB 2.0 DVI-D USB 3.1 Gen1 (5Gbps) 麥克風輸入背板 I/O...
Seite 115 網路連接埠 LED 燈狀態表連線/ 工作燈號速度燈號狀態說明狀態說明關閉未連線關閉傳輸速率 10 Mbps 黃燈已連線綠燈傳輸速率 100 Mbps 閃爍資料傳輸中橘燈傳輸速率 1 Gbps 元件總覽 CPU 腳座 DIMMB1 DIMMA1 CPU_PWR1 CPU_FAN1 SYS_FAN1 EZ Debug LED 50.83mm* ATX_PWR1 JUSB3 M2_1...
Seite 116 CPU 腳座請將 CPU 安裝到 CPU 插槽中，如下所示。重要請務必先將電源線由電源插座移除，再安裝或取下中央處理器。 CPU 安裝後，仍請將 CPU 腳座的保護蓋留存。日後若需送修主機板，腳座上必須裝有保護蓋，才符合微星的 Return Merchandise Authorization (RMA) 要求，以保固維修主機板。安裝 CPU 後，請務必在其上裝散熱器。 CPU 須裝有散熱器才能避免過熱，並維持系統穩定...
Seite 117 PCI_E2: PCIe 3.0 x1 slot (PCH lanes) PCI_E3: PCIe 3.0 x1 slot (PCH lanes) 重要若安裝大型顯示卡，需要使用工具如 MSI Gaming Series 顯示卡支撐架，以支撐其重量和防止插槽變形。為達最佳效能, 若只要安裝一張 PCIe x16 擴充卡, 建議安裝在 PCI_E1 插槽。新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，檢查使用...
Seite 118 JFP1, JFP2: 系統面板接頭這些接頭用於連接前面板的開關和 LED 指示燈� HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED + Speaker -...
Seite 119 M2_1: M.2 插槽 (M 鍵) 請按照下圖所示將 M.2 SSD 安裝到 M.2 插槽中。 30° 重要 RST 僅支援 PCIe M.2 SSD 搭配 UEFI ROM 。 Intel ® Optane™ Memory Ready 。 Intel ® ATX_PWR1, CPU_PWR1: 電源接頭這些接頭能讓您連接 ATX 電源供應器。 +3.3V +3.3V +3.3V -12V Ground...
Seite 120 Ground Ground No Pin 重要請注意， VCC 和接地針腳必須正確連接，以免造成組件受損。如要以 USB 連接埠對 iPad 、 iPhone 及 iPod 充電，請安裝 MSI SUPER CHARGER 工 ® 具軟體。 JUSB3: USB 3.1 Gen1 接頭這些接頭用於連接前面板的 USB 3.1 Gen1 連接埠。...
Seite 121 JAUD1: 前置音效插孔本插孔用於連接前面板的音訊插孔。 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: 序列埠接頭此接頭用來連接選擇性配置的序列埠托架。 SOUT Ground No Pin 除錯 LED 指示燈這些 LED 指示燈顯示主機板的狀態。 CPU - 表示未偵測到 CPU 或已故障。 DRAM - 表示未偵測到記憶體或已故障...
Seite 122 CPU_FAN1, SYS_FAN1: 風扇電源接頭風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。 PWM 模式風扇插孔提供恆定 12V 輸出，並可透過速度控制訊號調整風扇速度。 DC 模式插孔以變更電壓方式控制風扇速度。若您將 3 針腳(非 PWM)風扇插到 PWM 模式風扇插孔，風扇速度維持在 100% ，噪音會比較明顯。您可以按照以下說明將風扇連接器調整為 PWM 或 DC 模式。預設 PWM 模式風扇接頭 CPU_FAN1 預設...
Seite 123 JCI1: 機殼開啟接頭此接頭可連接機殼開啟開關排線。一般觸動機殼開啟事件 (預設值) 使用機殼開啟偵測器 1. 連接 JCI1 插孔和機殼上的機殼開啟開關／感測器。 2. 關閉機殼蓋。 3. 前往 BIOS > Security > Chassis Intrusion Configuration 。 4. 將 Chassis Intrusion 設定為 Enabled 。 5. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes 。 6.
Seite 124 請參考以下方法，進入 BIOS 設定畫面。 y 開機過程中畫面出現按 DEL 鍵進入設置菜單，按 F11 進入 Boot Menu 訊息，按 Delete 鍵進入設定功能表。 y 使用 MSI FAST BOOT 應用程式。按一下 GO2BIOS 按鈕然後選擇確認。系統會重新開機，直接進入 BIOS 設定畫面。點擊 GO2BIOS 功能鍵...
Seite 125 BIOS 。更新 BIOS 以 M-FLASH 更新 BIOS 更新前：請從 MSI 網站下載符合您主機板型號的最新 BIOS 檔案。然後將 BIOS 檔案存到 USB 隨身碟。更新 BIOS: 1. 在 POST 期間按下 Del 鍵，進入 BIOS 設定畫面。 2. 將內含更新檔的 USB 隨身碟插入電腦。...
Seite 126 7. 依照畫面指示，安裝 Windows 10 。 ® 安裝驅動程式 1. 啟動電腦進入 Windows 10 。 ® 2. 將 MSI 驅動程式光碟放到光碟機。 ® 3. 安裝程式會自動出現，然後尋找並列出所有必要的驅動程式。 4. 按一下安裝按鈕。 5. 接著會開始進行軟體安裝，完成會要求您重新啟動電腦。 6. 按一下確定按鈕完成。 7. 重新啟動電腦。...
Seite 127 この度はMSI B360M PRO-VD/ B360M PRO-VH/ B360M ® ICAFE/ B360M FIRE/ B360M WINDマザーボードをお買い上げいただき� 誠にありがとうございます� このユーザーガイドはボードレイアウト� コンポーネントの�� よびBIOSの��についての��を掲�しています� 目� ��に�する��事項 ..................2 仕� ........................3 リアI/Oパネル ....................6 B360M WIND .......................6 B360M PRO-VH� B360M FIRE ................6 B360M PRO-VD�...
Seite 128 ��に�する��事項 y �パッケージ内のコンポーネントは��(ESD)を受けやすいので� PCの�み立てを ��に成功させるために以下の��事項を�ってください� y コンポーネントがしっかりと��され手いることを��してください� ��に��されていない場�� コンポーネントの�識不良や�動不良の��となります� y ��な�品に触れないよう� マザーボードのフチを�ってください� y マザーボードを�う�には� ��気破�を�ぐために� �� (ESD)リストストラップを�けることをお�めします� ESDリストストラップが用�できない場�は� �の金��のものに触れて��気を�してからマザーボードを�ってください� y �品を取り付けない�は� ��気��が�された�か� または��気�止パッド上で ��してください� y コンピューターの��を�入する�に� マザーボードのショートの��となる� �れたネジや金��の�品がマザーボード上またはPCケース内にないか�...
Seite 129 DDR4 2666/ 2400/ 2133 MHzをサポート y デュアルチャンネルメモリアーキテクチャメモリ y Non-ECC, un-bufferedメモリをサポート y Intel Extreme Memory Profile (XMP)をサポート ® * 互換性があるメモリの詳細については� www.msi.comからご参照ください� y PCIe 3.0 x16スロット x1 ��スロット y PCIe 3.0 x1スロット x2 y VGAポート x1� 最大解像度2048x1536@50Hz, 2048x1280@60Hz, 1920x1200@60Hzをサポート...
Seite 130 Realtek RTL8111H Gigabit LANコントローラー x1 y PS/2 キーボード/マウスコンボポート x1 y USB 2.0ポート x2 y VGAポート x1 バックパネルコ y DVI-Dポート x1 (B360M PRO-VD� B360M ICAFE) ネクター y HDMI™ポート x1 (B360M PRO-VH� B360M FIRE) y USB 3.1 Gen1 Type-Aポート x4 y LAN (RJ45)ポート x1 y オーディオジャ...
Seite 131 ソフトウェア y FAST BOOST y X-BOOST y DPC LATENCY TUNER y MYSTIC LIGHT y Realtek HD Audio Manager y CPU-Z MSI GAMING y Intel Extreme Tuningユーティリティ y Google Chrome™ ,Google Toolbar, Google Drive y Norton™ Internet Security Solution 仕様...
Seite 132 ライン入力ライン�力 PS/2キーボード/マウス USB 2.0 USB 3.1 Gen1 (5Gbps) マイク入力 B360M PRO-VH� B360M FIRE ライン入力ライン�力 PS/2キーボード/マウス USB 2.0 USB 3.1 Gen1 (5Gbps) マイク入力 B360M PRO-VD� B360M ICAFE ライン入力ライン�力 PS/2キーボード/マウス USB 2.0 DVI-D USB 3.1 Gen1 (5Gbps) マイク入力リアI/Oパネル...
Seite 133 LANポートLED状�� リンク/ アクティビティLED スピードLED 状� 解� 状� ��度リンクしていません 10 Mbps ⻩� リンクしています �� 100 Mbps 点� データ��中ですオレンジ 1 Gbps コンポーネントの�� CPUソケット DIMMB1 DIMMA1 CPU_PWR1 CPU_FAN1 SYS_FAN1 EZ Debug LED 50.83mm* ATX_PWR1 JUSB3 M2_1 SATA1 SATA2 PCI_E1 SATA▼3▲4 PCI_E2 SATA▼5▲6 PCI_E3...
Seite 134 CPUソケット下�のようにCPUをCPUソケットに取り付けてください� �� CPUの脱着は� 必ず電源をオフにし� コンセントから電源ケーブルを抜いてから行ってください� CPUを取り付けた�� CPUソケットに取り付けられていたCPUソケットカバーは��に �てないでください� ��品の修理を�頼される�に� CPUソケットカバーがCPUソケットに取り付けられていない場�は修理をお�りすることがございます� CPUを取り付ける際は� 必ずCPUクーラーも取り付けてください� CPUクーラーは過熱を防ぎ� システムの安定を保つために必要です� システムを�動する�に� CPUクーラーがCPUとしっかりと��していることを��してください� CPUの過熱はCPU自身やマザーボードに深刻なダメージを与えるおそれがあります� システム組み立て後初回起動時に必ずCPUファンが正常に動作していることを確認してください� CPUクーラーをマザーボードへ装着する際� CPUとの接触面に適切な量の熱伝導性ペーストを塗布するか� または熱伝導性シートを挟んでください� CPUを外した状態でマザーボードを保管する場合は� 必ずCPUソケットカバーを装着し� ソケッ...
Seite 135 PCI_E1: PCIe 3.0 x16 (CPUレーン) PCI_E2: PCIe 3.0 x1スロット (PCHレーン) PCI_E3: PCIe 3.0 x1スロット (PCHレーン) �� 大型且つ重いグラフィックスカードをインストールすると� スロットの変形を�止するために� MSI Gaming Series Graphics Card Bolsterのようなツールを使用することが必� です� 一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は� PCI_E1スロットの使用をお勧めします� ��カードの�脱は� 必ず��をオフにし� コンセントから��ケーブルを抜いてから行ってください� ハードウェアまたはソフトウェアにどのような変更が必�であるかは� ��カ...
Seite 136 JFP1� JFP2: フロントパネルコネクターこれらのコネクターにはフロントパネルのスイッチとLEDを接続します� HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED + Speaker -...
Seite 137 M2_1: M.2スロット (Key M) 下�のようにM.2ソリッドステートドライブ (SSD)をM.2スロットに取り付けます� 30° �� RST はただUEFI ROM付きのPCIe M.2 SSDのみをサポートします� Intel ® Intel Optane™メモリレディー� ® ATX_PWR1� CPU_PWR1: �コネクターこれらのコネクターにはATX��を��します� +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V...
Seite 138 このコネクターにはフロントパネルのUSB 2.0ポートを��します� USB0- USB1- USB0+ USB1+ Ground Ground No Pin �� VCCピンとグランドピンは必ず接続してください� 正しく接続されていない場合� 機器が損傷するおそれがあります� これらのUSBポートでiPad� iPhoneとiPodを再��するには � MSI SUPER CHARGER ® ユーティリティをインストールしてください� JUSB3: USB 3.1 Gen1コネクターこのコネクターにはフロントパネルのUSB 3.1 Gen1ポートを��します� Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP...
Seite 139 JAUD1: フロントオーディオコネクターこのコネクターにはフロントパネルのオーディオジャックを��します� MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: シリアルポートコネクターこのコネクターにはオプションのブラケット付きのシリアルポートを接続します� SOUT Ground No Pin EZ Debug LED これらのLEDインジケーターはマザーボードのステータスを��します� CPU - CPUが検出されないか� または認識に失敗したことを示します� DRAM - DRAMが検出されないか�...
Seite 140 CPU_FAN1� SYS_FAN1: ファンコネクターファンコネクターはPWM (パルス幅変調)モードとDCモードに��されます� PWMモードファンコネクターには常�12Vが�力されており� スピードコントロール��によってファンスピードを��します� DCモードファンコネクターは�圧�力を変えることでファンスピードをコントロールします� そのため� 3ピン (Non-PWM)ファンをPWMモードファンコネクターに��すると� ファンが常に100%で回�し� ファンノイズが大きくなることがあります� 以下の手順に従ってファンコネクターをPWM/DCモードに��します� デフォルトPWM モードファンコネクター CPU_FAN1 デフォルトDC モードファンコネクター SYS_FAN1 ファンモードの切り�えとファンスピードの�� BIOS > HARDWARE MONITORで� PWMモードとDCモードの間に切り�え� それにファンスピードを��します� PWM/DCモードを�択します� ファンスピードの��ポイントはCPUの温度との��のファンスピードを��します�...
Seite 141 JCI1: ケース開放スイッチコネクターこのコネクターにはケース開放スイッチケーブルを接続します� 正常ケース開放イベントトリガー有効 (デフォルト) ケース開��知��の使い� 1. JCI1コネクターをケース開�スイッチ/センサーに��します� 2. ケースのカバーを閉じます� 3. BIOS > Security > Chassis Intrusion Configurationに入ります� 4. Chassis IntrusionをEnabledに��します� 5. F10を押すと� ��を��して�了するかメッセージが�ますので� Enterキーを押して Yesを�択します� 6. ケースが開けられるとシステムに開�の��が記録され� 次回のシステム�動時に警告メッセージが表示されます� ケース開��告のリセット 1. BIOS > Security > Chassis Intrusion Configurationに入ります� 2.
Seite 142 知おきください� BIOSセットアップ�面の�動下�の何れかの��でBIOSセットアップ�面に入ることができます� y �動中に� 「 Press DEL key to enter Setup Menu, F11 to enter Boot Menu」というメッセージが��されている間に� ＜Delete＞キーを押してください� y WindowsにMSI FAST BOOTをインストールして使用します� GO2BIOS ボタンをクリックしてOKを�択します� システムが再�動し� BIOSセットアップ�面が�ちに��されます� GO2BIOSをクリックします� ��キーヘルプを�照する...
Seite 143 5. アップデートプロセスが�了した�� システムが自動的に再�動します� Live Update 6でのBIOSアップデートアップデートの�に: LANドライバーがインストールされ� インターネット��が正しく��されていることを� �してください� BIOSのアップデート: 1. MSI LIVE UPDATE 6 をインストールして�動させます� 2. BIOS アップデートを�択します� 3. 「スキャン」ボタンをクリックします� 4. 「ダウンロード」アイコンをクリックし��のBIOSファイルをダウンロードしてインストールします� 5. Next をクリックして In Windows mode を�択します�それから�Next と Start をクリックして BIOS のアップデートを�めます�...
Seite 144 ーを押します� (スペースキーやEnterキーが��です� ) 7. �面に��される��に従ってWindows 10をインストールします� ® ドライバーのインストール 1. Windows 10を�動させます� ® ドライバーディスクを��ドライブに挿入します� 2. MSI ® 3. インストーラーが自動的に�動し� 必�なドライバーを��リストアップします� 4. Installボタンをクリックします� 5. ソフトウェアのインストールが�まります� �了した�にシステムの再�動を促されます� 6. OK ボタンを押して� インストールを�了させます� 7. PCを再�動させます� ユーティリティのインストールユーティリティをインストールする�に� ドライバーのインストールが�了している必�が...
Seite 145 In compliance with chemical substances out in the European Directive. regulations, such as the EU REACH Regulation (Regulation EC No. 1907/2006 of the European C-Tick Compliance Parliament and the Council), MSI provides the information of chemical substances in products at: http://www.msi.com/html/popup/csr/evmtprtt_ pcm.html...
Seite 146 вышеперечисленного электронного obligated to take back such products at the end оборудования обязаны принимать его для of their useful life. MSI will comply with the переработки по окончании срока службы. MSI product take back requirements at the end of обязуется соблюдать требования по приему...
Seite 147 MSI, prodávaných v zemích proizvoda kojima je istekao vek trajanja, koji EU, po skončení jejich životnosti. Tyto výrobky imaju MSI oznaku i koji su prodati u EU. Ove můžete odevzdat v místních sběrnách. proizvode možete vratiti na lokalnim mestima za prikupljanje.
Seite 148 Việt Nam RoHS Kể từ ngày 01/12/2012, tất cả các sản phẩm do công ty MSI sản xuất tuân thủ Thông tư số 30/2011/TT-BCT quy định tạm thời về giới hạn hàm lượng cho phép của một số hóa chất độc hại có...
Seite 149 产品中有害物质的名称及含量有害物质部件名称铅汞镉六价铬多溴联苯多溴二苯醚 (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) 印刷电路板组件* ╳ ○ ○ ○ ○ ○ ╳ ○ ○ ○ ○ ○ 电池** 外部信号连接头 ╳ ○ ○ ○ ○ ○ 线材 ╳ ○ ○ ○...
Seite 150 Copyright © 2018 All rights reserved. please contact your place of purchase or local distributor. Alternatively, please try the following The MSI logo used is a registered trademark of help resources for further guidance. Micro-Star Int’ l Co., Ltd. All other marks and...
