여러 개의 전원 공급장치 설치하기

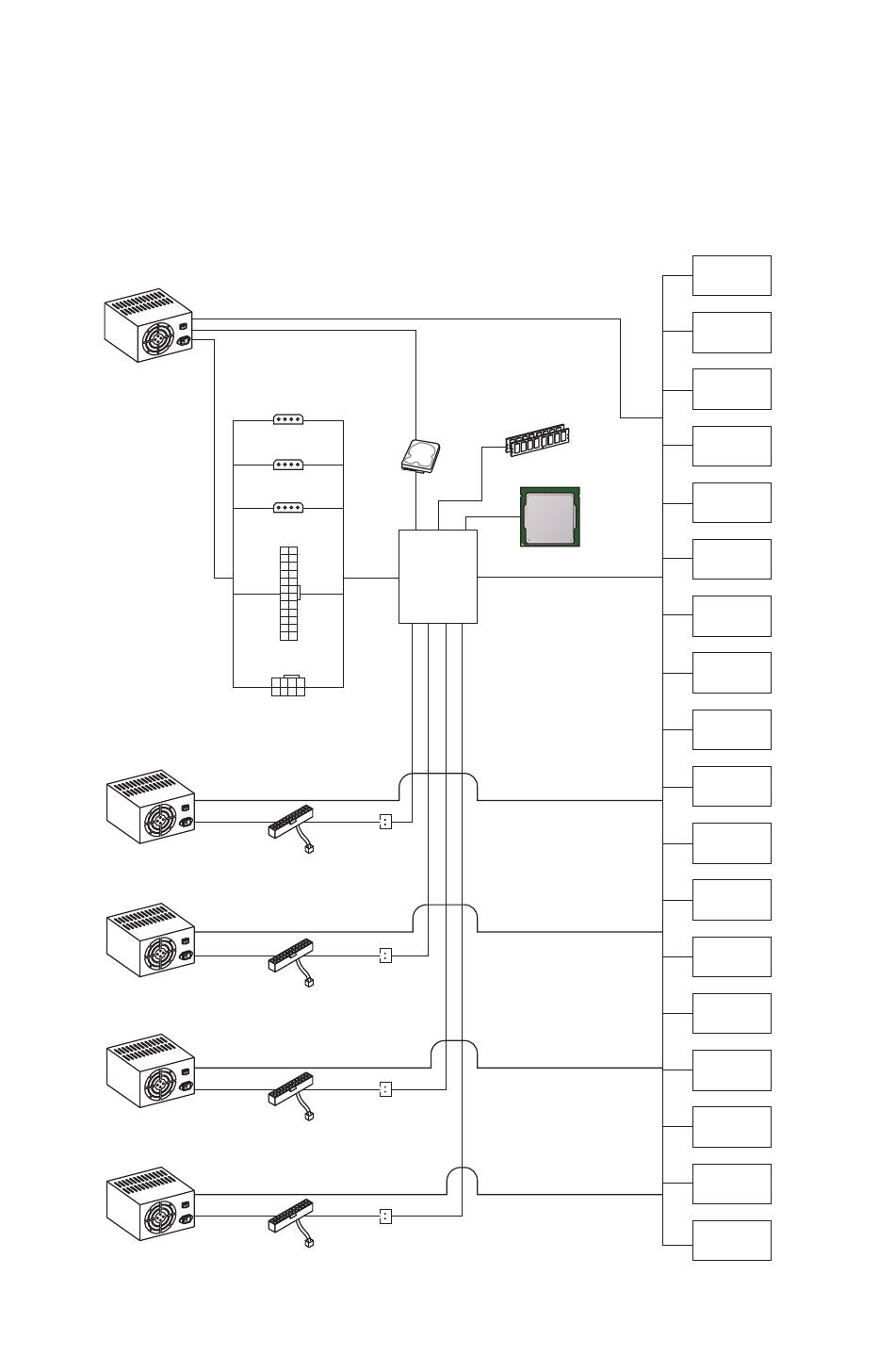

다음 그림은 여러 개의 전원 공급장치의 설치를 보여줍니다. 주 전원 공급장치는 CPU_PWR1,
ATX_PWR1, GPU_PWR1~3, SSD 및 시스템 팬에 연결해야 합니다. 그래픽 카드 TGP에
필요한 총 전력량을 계산하여 필요한 경우 1 ~ 4개의 추가 전원 공급장치를 설치합니다.
시스템이 켜질 때 추가 전원 공급장치도 켜지게 하려면 24핀과 2핀 연결 어댑터를 사용하여
추가 전원 공급장치를 JPS_ONx 커넥터에 연결합니다.
PSU1
PSU2
PSU3
PSU4
PSU5
GPU_PWR1
GPU_PWR2
GPU_PWR3
ATX_PWR1
CPU_PWR1
JPS_ON1
24핀과 2핀 연결 어댑터
JPS_ON2
24핀과 2핀 연결 어댑터
JPS_ON3
24핀과 2핀 연결 어댑터
JPS_ON4
24핀과 2핀 연결 어댑터
SSD
Memory
CPU
MB
dGPU1
dGPU2
dGPU3
dGPU4
dGPU5
dGPU6
dGPU7
dGPU8
dGPU9
dGPU10
dGPU11
dGPU12
dGPU13
dGPU14
dGPU15
dGPU16
dGPU17
dGPU18
마이닝 시스템 설치 설명서
