SBPSUSCNT
Carpark-Sensor, Zähler

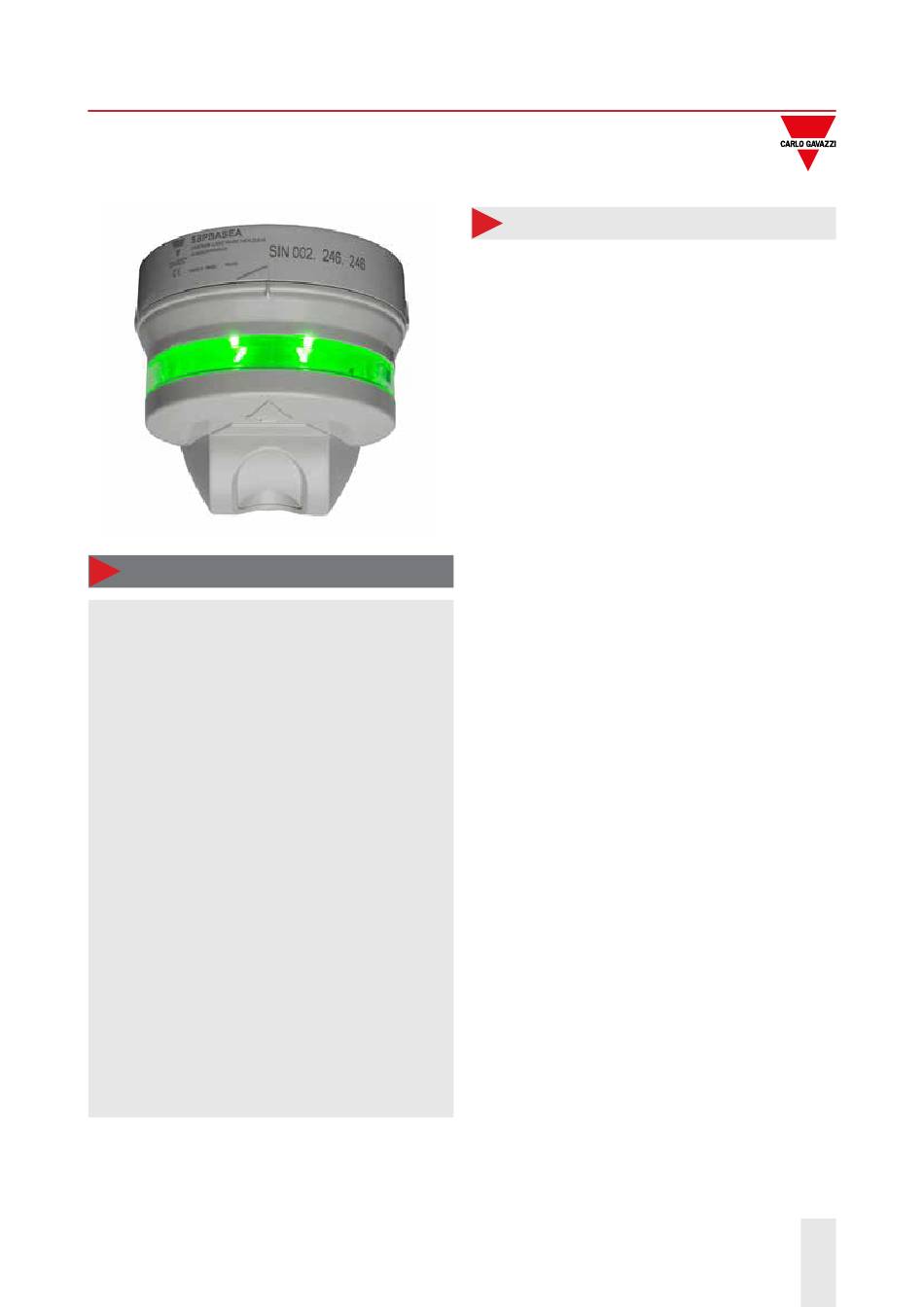

Beschreibung
Der Ultraschallsensor ist Bestandteil des Carpark-
Systems, das eine Vielzahl von Sensoren,
Controllern und Displays umfasst.
Der SBPSUSCNT-Zähler ist ein Sensor zum Zählen
von Fahrzeugen, die mit einer Geschwindigkeit von
bis zu 20 km/h unter dem Sensor hindurchfahren.
Der Sensor muss in der Fahrspur, in Rampen
zwischen den Stockwerken oder an Ein- und
Ausfahrten eines Parkplatzes installiert werden.
Um
das
beste
Messergebnis
verwenden Sie zwei SBPSUSCNT-Sensoren für
jeden Erfassungspunkt.
Alle Sensorparameter sind frei konfigurierbar und
können mithilfe der UWP 3.0 Tool-Software im
laufenden Betrieb geändert werden. Üblicherweise
wird Grün für „frei", Rot für „besetzt", Blau für
„Behindertenstellplatz" und Gelb für „reserviert"
verwendet.
Alle Sensoren müssen mit dem Dupline
Bus verbunden werden.
Der
Bus
stellt
die
Verfügung und ermöglicht die Übertragung der
Belegungszustände der Stellplätze auf dem
Parkhaus-Controller UWP3.0/SBP2CPY24, der
die Anzahl der ein- und ausgehenden Fahrzeuge
zählt und das Ergebnis auf angeschlossenen
Displays visuell darstellt.
