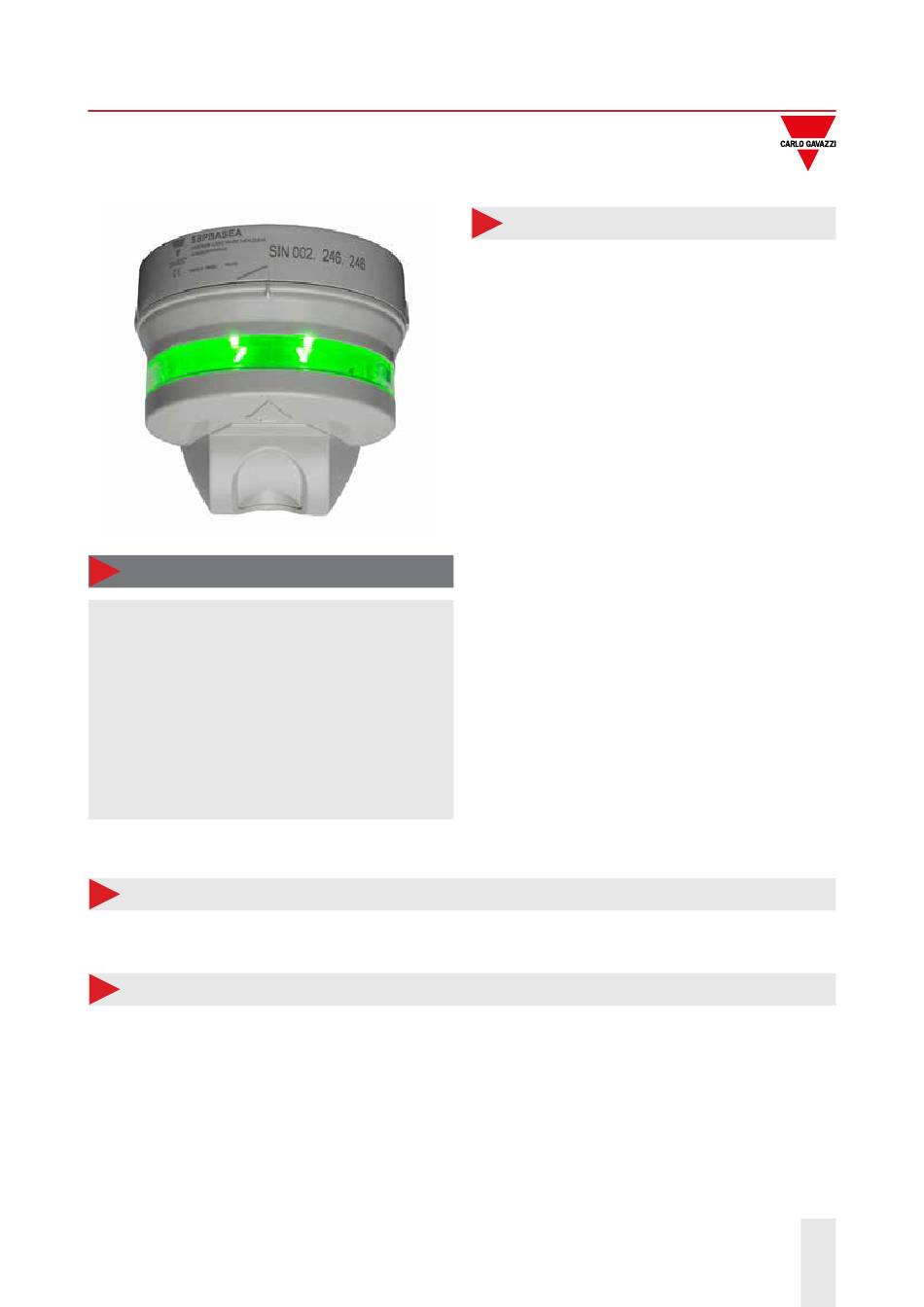

SBPBASEB
Carpark-Sensor
Beschreibung
Der SBPBASEB ist Bestandteil des Carpark-
Systems.
Dabei handelt es sich um eine Grundhalterung
für die Sensoren SBPSUSLx und die Anzeige
SBPILED.
Die Grundhalterung enthält die Anschlussklemmen,
den Chip mit dem SINCode und einen RJ12-
Anschluss für den Sensor bzw. die Anzeige.
Die
SBPBASEB
ist
vorgesehen, bei denen die Kabel von seitlich in die
Grundhalterung geführt werden.
Anwendungen
Parkleitsysteme
Hauptfunktionen
•
Grundhalterung für Carpark-Sensoren und -Anzeigen.
12/04/2019
SBPBASEB DEU
zur
Deckenmontage
Vorteile
•
Plug & Play-Installation
•
Ein Grundhalter für die SBPSUSxxx-Sensoren und die
SBPILED-Anzeige
Integrierter Adresschip mit dem SIN-Code und dem
•
abnehmbaren Steckverbinder für Dupline-3-Leiter
1
Carlo Gavazzi Controls S.p.A.
Werbung
Verwandte Anleitungen für CARLO GAVAZZI SBPBASEB
Inhaltszusammenfassung für CARLO GAVAZZI SBPBASEB
- Seite 1 SBPILED-Anzeige Integrierter Adresschip mit dem SIN-Code und dem • abnehmbaren Steckverbinder für Dupline-3-Leiter Beschreibung Der SBPBASEB ist Bestandteil des Carpark- Systems. Dabei handelt es sich um eine Grundhalterung für die Sensoren SBPSUSLx und die Anzeige SBPILED. Die Grundhalterung enthält die Anschlussklemmen, den Chip mit dem SINCode und einen RJ12- Anschluss für den Sensor bzw.
- Seite 2 Schraubenlöcher Verdrahtungsklemmen (POW, D +, D-) für Stromversorgung und Kommunikation 2 x 3 PIN-Stecker (Smart Dupline ® Es wird verwendet, um den Sensor (SBPSUxx) oder die Anzeige (SBPILED) an RJ12-Stecker-Buchse den Basis anzuschließen 12/04/2019 SBPBASEB DEU Carlo Gavazzi Controls S.p.A.
- Seite 3 Klima Betriebstemperatur -40 bis 70°C Lagertemperatur -40 bis 80°C Luftfeuchtigkeit 5-98% Relative Luftfeuchtigkeit Verschmutzungsgrad 3 (IEC60664) Kompatibilität und Konformität CE-Kennzeichnung Zulassungen Stromversorgung Stromversorgung Versorgung durch Dupline®-Bus über den RJ12-Stecker Kommunikation Protokoll Smart-Dupline ® 12/04/2019 SBPBASEB DEU Carlo Gavazzi Controls S.p.A.
- Seite 4 SBPBASEB Anschlussschaltpläne SBPILED SBPILED SBPILED 12/04/2019 SBPBASEB DEU Carlo Gavazzi Controls S.p.A.
-
Seite 5: Funktionsweise
Anwendungen wenden Sie sich bitte an unseren technischen Kundendienst, bevor Sie SBPSUSxxx, SBPILED und SBPBASEB installieren. Montage des SBPBASEB zusammen mit dem SBPSUSL45 Des SBPBASEB zusammen mit dem SBPSUSL45-Sensor sollte in einer Höhe zwischen 2,2 und 2,4 m platziert werden. Die Erkennungsweite beträgt 1,5 m. 1.5 m Fig. - Seite 6 SBPBASEB Beispiel 1 In diesem Beispiel hätte des SBPBASEB zusammen mit dem SBPSUSL45-Sensor näher am Parkplatz installiert werden können: Das SBPBASEB ist falsch an der linken Seite der Kabelrinne Positionieren Sie das SBPBASEB auf der rechten Seite montiert der Kabelrinne...
- Seite 7 Der Sensor muss mittig über dem Stellplatz montiert werden, und das sollte in einer Höhe zwischen 2,0 und 4,0 m platziert werden. 0.6 m ÷ 1.2 m Fig. 2 Sensorhöhe und -abstand Beispiel 3 Das SBPBASEB muss mittig über dem Stellplatz oberhalb des Das SBPBASEB ist falsch in der Fahrspur montiert Fahrzeugs montiert werden 12/04/2019 SBPBASEB DEU...
- Seite 8 SBPBASEB Montage des SBPBASEB zusammen mit dem SBPSUSCNT des SBPBASEB zusammen mit dem SBPSUSCNT-Sensor sollte in der Fahrspur in einer Höhe zwischen 2,0 und 2,5 m montiert werden. Für jeden Erfassungspunkt erlaubt das System die Verwendung eines oder mehrerer Sensoren. Um Übersprechen und Erfassungsfehler zu vermeiden, sollten zwei Sensoren verwendet werden.
- Seite 9 SBPBASEB Beispiel 6 In einer Einbahnspur, die größer als die Standard-Spur ist (2,5 bis 3,25 m), sollten SBPBASEB zusammen mit dem SBPSUSCN in der Mitte der Spur platziert werden. Einer der Sensoren wurde zu weit von der Mitte der Fahrspur ent-...
- Seite 10 Hinweis: Sollten in den Bereichen, in denen die SBPSUSCNT-Sensoren platziert sind, häufige Warteschlangen auftreten, muss eine Einzelstellplatz-Überwachungslösung mit den SBPSUSLxx-Sensoren in Betracht gezogen werden. Die SBPSUSCNT-Sensoren wurden am Ende der Rampe platziert Die SBPSUSNCNT-Sensoren funktionieren einwandfrei, wenn sie in der Mitte der Rampe platziert werden 12/04/2019 SBPBASEB DEU Carlo Gavazzi Controls S.p.A.
- Seite 11 Wenn der Sensor an der Decke oder einer Trasse montiert wird, darf die Abweichung des Sensors in vertikaler Richtung maximal ±5. Montieren Sie den SBPBASEB und den Sensor (nur SBPSUSL45) in horizontaler Richtung maximal ±2 Grad betragen, um ein stabiles und zuverlässiges Signal des Sensors zu gewährleisten.
-
Seite 12: Weitere Dokumente
Anleitung zur www.productselection.net/MANUALS/UK/troubleshooting_guide.pdf Fehlerbehebung Fehlerbehebung Betriebsanleitung IM_SBPBASEB www.productselection.net/MANUALS/UK/IM_SBPBASEB.pdf Bestellcode SBPBASEB Hinweis: Der Sensor wird ohne Sockel geliefert. Bitte bestellen Sie SBPBASEB separat. Mit CARLO GAVAZZI kompatible Komponenten Zweck Name/Code der Komponente Hinweise Controller UWP30RSEXXX Bus Generator SBP2MCG324 Sensor mit 45 Grad Erfassungswinkel...
