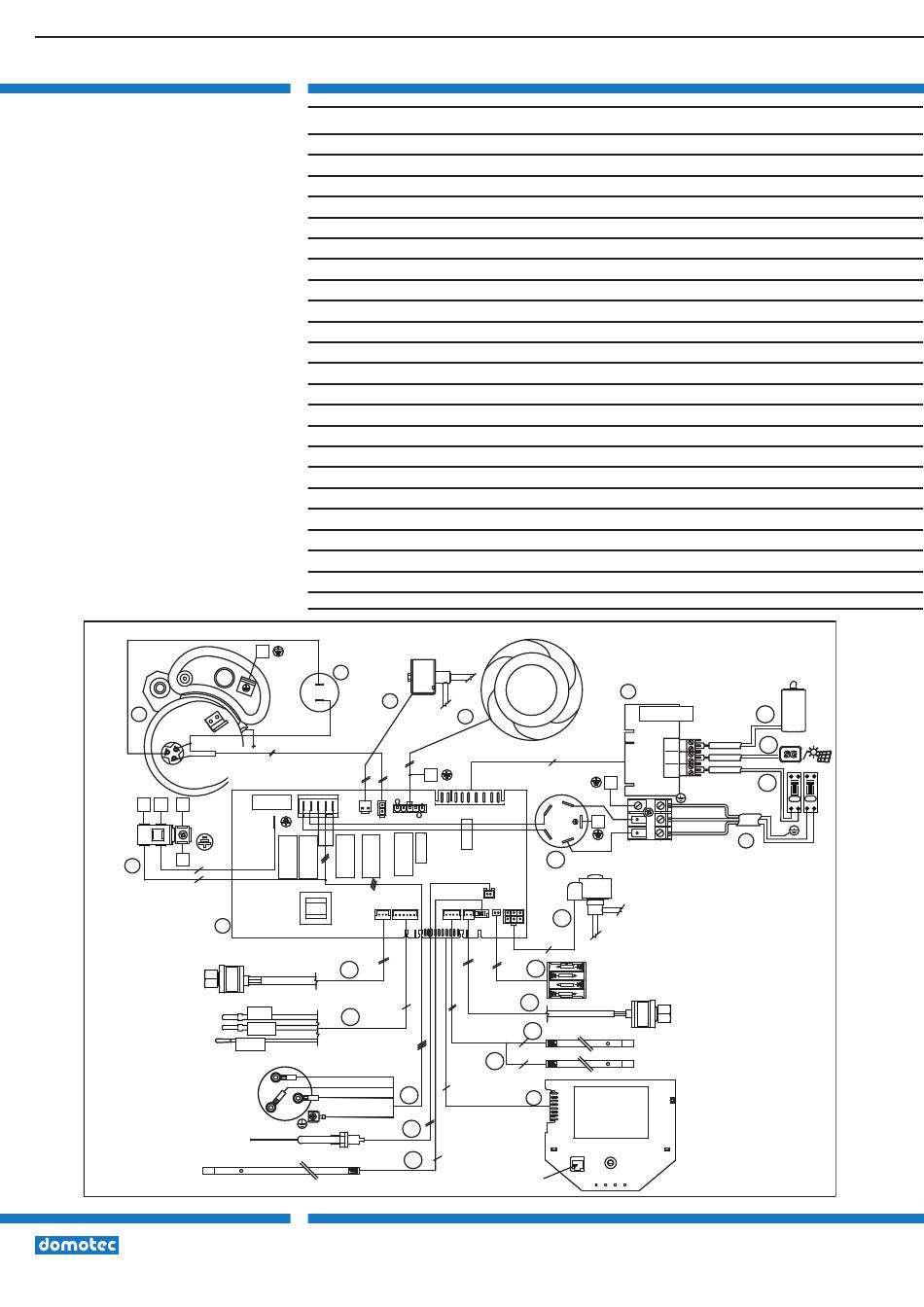

2.4 Elektroschema

1 Spannung (230 V, 50 Hz)
2 Elektronikplatine (Hauptplatine)
3 Schnittstellenplatine (Display)
4 Anschlussplatine
5 Hermetischer Verdichter
6 Betriebskondensator (15µF 450 V)
7 Heissgasventil
8 Ventilator
9 Masseanschluss
10 Druckwandler
11 NTC Temperatursensor Luft/Verdamper/Ansaug
12 Eletroheizeinsatz (1500 + 1000 W)
13 Fremdstromanode
14 NTC Temperatursensor unten (Flanschbereich)
15 NTC Temperatursensor mittel
16 NTC Temperatursensor oben
17 Sicherheitsdruckschalter
18 Batterien (4x1,2 V A4 aufladbar)
19 Elektronisches Expansionsventil
20 Entstörfilter
21 Signal EVU – Kabel nicht im Lieferumfang
22 Signal PV/SG – Kabel nicht im Lieferumfang
23 Signal AUX – Kabel nicht im Lieferumfang
