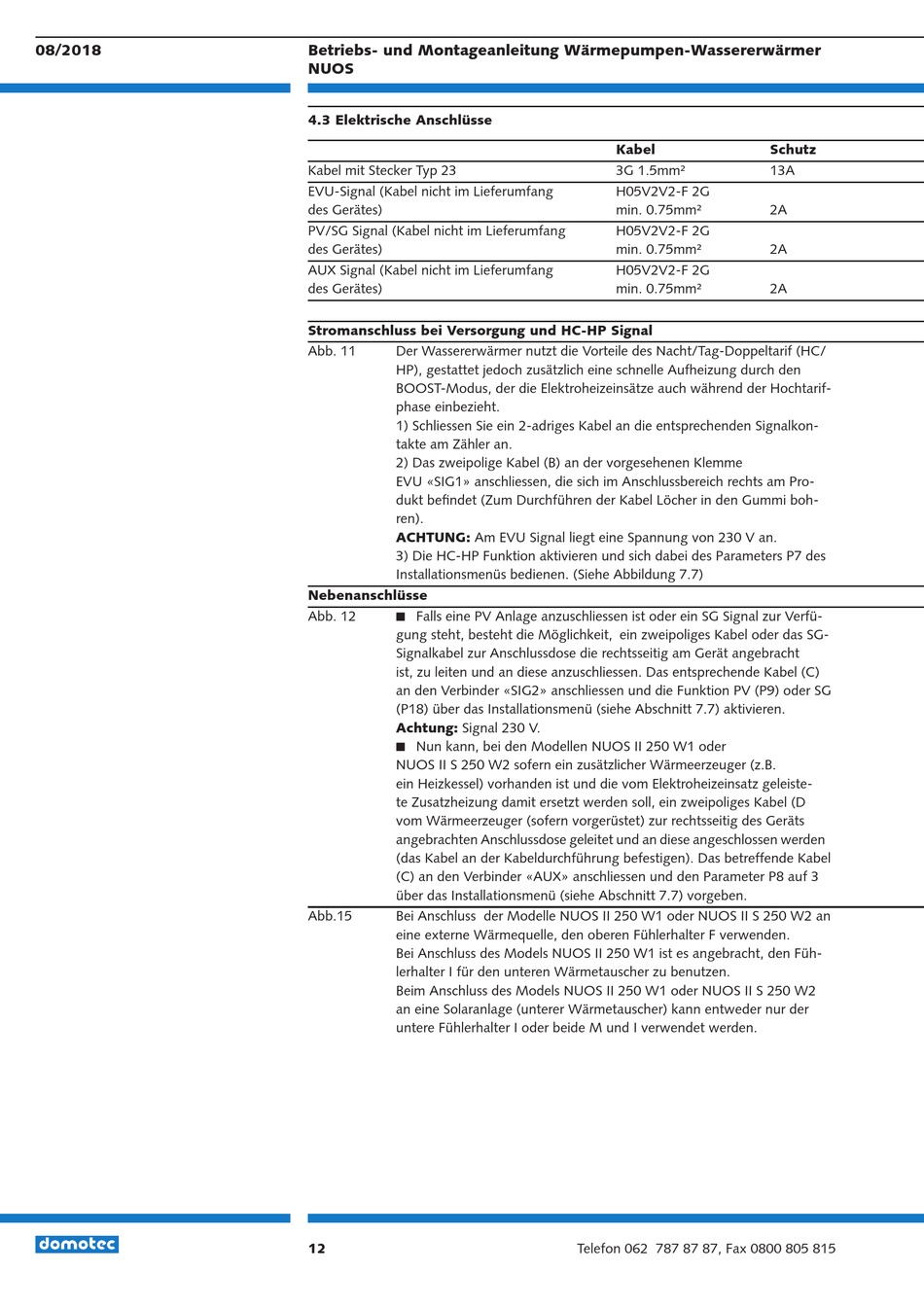

08/2018 Betriebs- und Montageanleitung Wärmepumpen-Wassererwärmer
NUOS
4.3 Elektrische Anschlüsse
Kabel mit Stecker Typ 23
EVU-Signal (Kabel nicht im Lieferumfang
des Gerätes)
PV/SG Signal (Kabel nicht im Lieferumfang
des Gerätes)
AUX Signal (Kabel nicht im Lieferumfang
des Gerätes)
Stromanschluss bei Versorgung und HC-HP Signal
Abb. 11 Der Wassererwärmer nutzt die Vorteile des Nacht/Tag-Doppeltarif (HC/
HP), gestattet jedoch zusätzlich eine schnelle Aufheizung durch den
BOOST-Modus, der die Elektroheizeinsätze auch während der Hochtarif-
phase einbezieht.
1) Schliessen Sie ein 2-adriges Kabel an die entsprechenden Signalkon-
takte am Zähler an.
2) Das zweipolige Kabel (B) an der vorgesehenen Klemme
EVU «SIG1» anschliessen, die sich im Anschlussbereich rechts am Pro-
dukt befindet (Zum Durchführen der Kabel Löcher in den Gummi boh-
ren).
ACHTUNG: Am EVU Signal liegt eine Spannung von 230 V an.
3) Die HC-HP Funktion aktivieren und sich dabei des Parameters P7 des
Installationsmenüs bedienen. (Siehe Abbildung 7.7)
Nebenanschlüsse
 Falls eine PV Anlage anzuschliessen ist oder ein SG Signal zur Verfü-
Abb. 12
gung steht, besteht die Möglichkeit, ein zweipoliges Kabel oder das SG-
Signalkabel zur Anschlussdose die rechtsseitig am Gerät angebracht
ist, zu leiten und an diese anzuschliessen. Das entsprechende Kabel (C)
an den Verbinder «SIG2» anschliessen und die Funktion PV (P9) oder SG
(P18) über das Installationsmenü (siehe Abschnitt 7.7) aktivieren.
Achtung: Signal 230 V.
 Nun kann, bei den Modellen NUOS II 250 W1 oder
NUOS II S 250 W2 sofern ein zusätzlicher Wärmeerzeuger (z.B.
ein Heizkessel) vorhanden ist und die vom Elektroheizeinsatz geleiste-
te Zusatzheizung damit ersetzt werden soll, ein zweipoliges Kabel (D
vom Wärmeerzeuger (sofern vorgerüstet) zur rechtsseitig des Geräts
angebrachten Anschlussdose geleitet und an diese angeschlossen werden
(das Kabel an der Kabeldurchführung befestigen). Das betreffende Kabel
(C) an den Verbinder «AUX» anschliessen und den Parameter P8 auf 3
über das Installationsmenü (siehe Abschnitt 7.7) vorgeben.
Abb.15 Bei Anschluss der Modelle NUOS II 250 W1 oder NUOS II S 250 W2 an
eine externe Wärmequelle, den oberen Fühlerhalter F verwenden.
Bei Anschluss des Models NUOS II 250 W1 ist es angebracht, den Füh-
lerhalter I für den unteren Wärmetauscher zu benutzen.
Beim Anschluss des Models NUOS II 250 W1 oder NUOS II S 250 W2
an eine Solaranlage (unterer Wärmetauscher) kann entweder nur der
untere Fühlerhalter I oder beide M und I verwendet werden.
12
Kabel
3G 1.5mm²
H05V2V2-F 2G
min. 0.75mm²
H05V2V2-F 2G
min. 0.75mm²
H05V2V2-F 2G
min. 0.75mm²
Telefon 062 787 87 87, Fax 0800 805 815
Schutz
13A
2A
2A
2A
