Vorsicht!
Weil der Messerbolzen einen schnellen Verschleiß hat, prüfen Sie
ihn. Sollte er stark verschlissen sein, bitte auswechseln.
03. Stecken Sie ein starkes, stabähnliches Werkzeug (wie z. B. einen
Schraubenzieher) in eines der Löcher (C oder D) und sperren Sie
das Messer.
04. Lösen Sie die obere Mutter (A) und die untere Mutter (B) mit ei-
nem Ringspanner oder Steckschlüssel in dieser Reihenfolge und
entnehmen Sie das Messer.
05. Bringen Sie ein neues Messer unter die Halterung und stecken
Sie den Messerbolzen von unten durch.
06. Stecken Sie den Messerbolzen durch die Hülse und den Deckel.
07. Gleichen Sie die Messerhalterungslöcher (C) mit den Messerlö-
chern (D) an.
08. Stecken Sie ein starkes, stabähnliches Werkzeug (wie z. B. einen
Schraubenzieher) in eines der Löcher (C oder D) und sperren Sie
das Messer.
09. Ziehen Sie die untere Mutter (B) mit dem angegebenen Drehmo-
ment fest.
10. Ziehen Sie die obere Mutter (A) mit dem angegebenen Drehmo-
ment fest. Drehmoment: M12 = 450-550 kgf * cm.

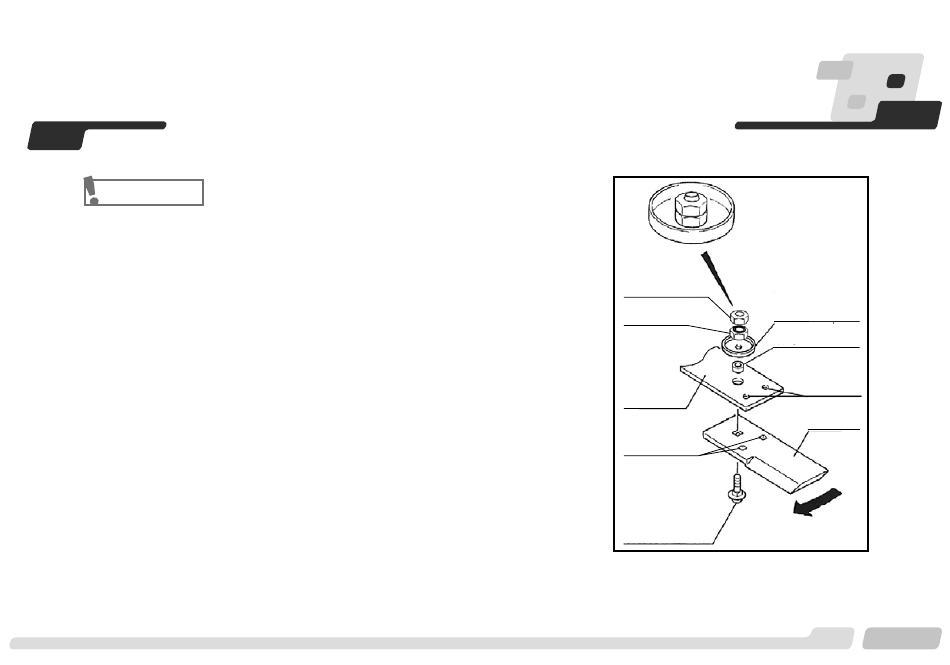

Mutter (A)
Nut A
Mutter (B)
Nut B
Messer-
Löcher (C)
halterung
Stay
Löcher (D)
Hole D
Drehrichtung
Direction of rotation
Messerbolzen
Cop square neck bolt
der Messer
Deckel
Cap
Hülse
Collar
Hole C
Messer
Cutter blade
