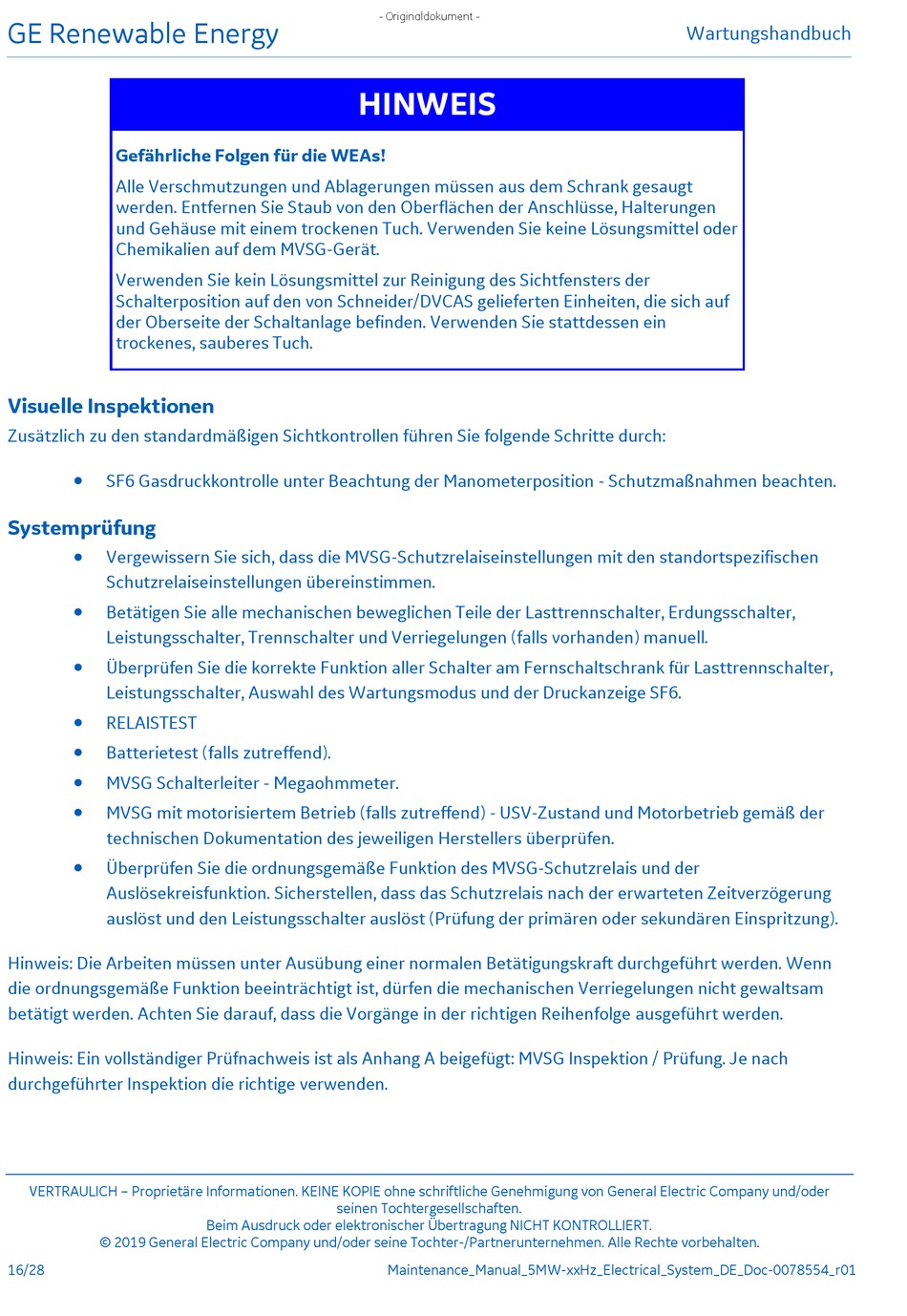

GE Renewable Energy Cypress Onshore Technische Dokumentation Wartungshandbuch Seite 16

GE Renewable Energy
Gefährliche Folgen für die WEAs!
Alle Verschmutzungen und Ablagerungen müssen aus dem Schrank gesaugt
werden. Entfernen Sie Staub von den Oberflächen der Anschlüsse, Halterungen
und Gehäuse mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder
Chemikalien auf dem MVSG-Gerät.
Verwenden Sie kein Lösungsmittel zur Reinigung des Sichtfensters der
Schalterposition auf den von Schneider/DVCAS gelieferten Einheiten, die sich auf
der Oberseite der Schaltanlage befinden. Verwenden Sie stattdessen ein
trockenes, sauberes Tuch.
Visuelle Inspektionen
Zusätzlich zu den standardmäßigen Sichtkontrollen führen Sie folgende Schritte durch:
SF6 Gasdruckkontrolle unter Beachtung der Manometerposition - Schutzmaßnahmen beachten.

Systemprüfung
Vergewissern Sie sich, dass die MVSG-Schutzrelaiseinstellungen mit den standortspezifischen

Schutzrelaiseinstellungen übereinstimmen.
Betätigen Sie alle mechanischen beweglichen Teile der Lasttrennschalter, Erdungsschalter,

Leistungsschalter, Trennschalter und Verriegelungen (falls vorhanden) manuell.
Überprüfen Sie die korrekte Funktion aller Schalter am Fernschaltschrank für Lasttrennschalter,

Leistungsschalter, Auswahl des Wartungsmodus und der Druckanzeige SF6.
RELAISTEST

Batterietest (falls zutreffend).

MVSG Schalterleiter - Megaohmmeter.

MVSG mit motorisiertem Betrieb (falls zutreffend) - USV-Zustand und Motorbetrieb gemäß der

technischen Dokumentation des jeweiligen Herstellers überprüfen.
Überprüfen Sie die ordnungsgemäße Funktion des MVSG-Schutzrelais und der

Auslösekreisfunktion. Sicherstellen, dass das Schutzrelais nach der erwarteten Zeitverzögerung
auslöst und den Leistungsschalter auslöst (Prüfung der primären oder sekundären Einspritzung).
Hinweis: Die Arbeiten müssen unter Ausübung einer normalen Betätigungskraft durchgeführt werden. Wenn
die ordnungsgemäße Funktion beeinträchtigt ist, dürfen die mechanischen Verriegelungen nicht gewaltsam
betätigt werden. Achten Sie darauf, dass die Vorgänge in der richtigen Reihenfolge ausgeführt werden.
Hinweis: Ein vollständiger Prüfnachweis ist als Anhang A beigefügt: MVSG Inspektion / Prüfung. Je nach
durchgeführter Inspektion die richtige verwenden.
