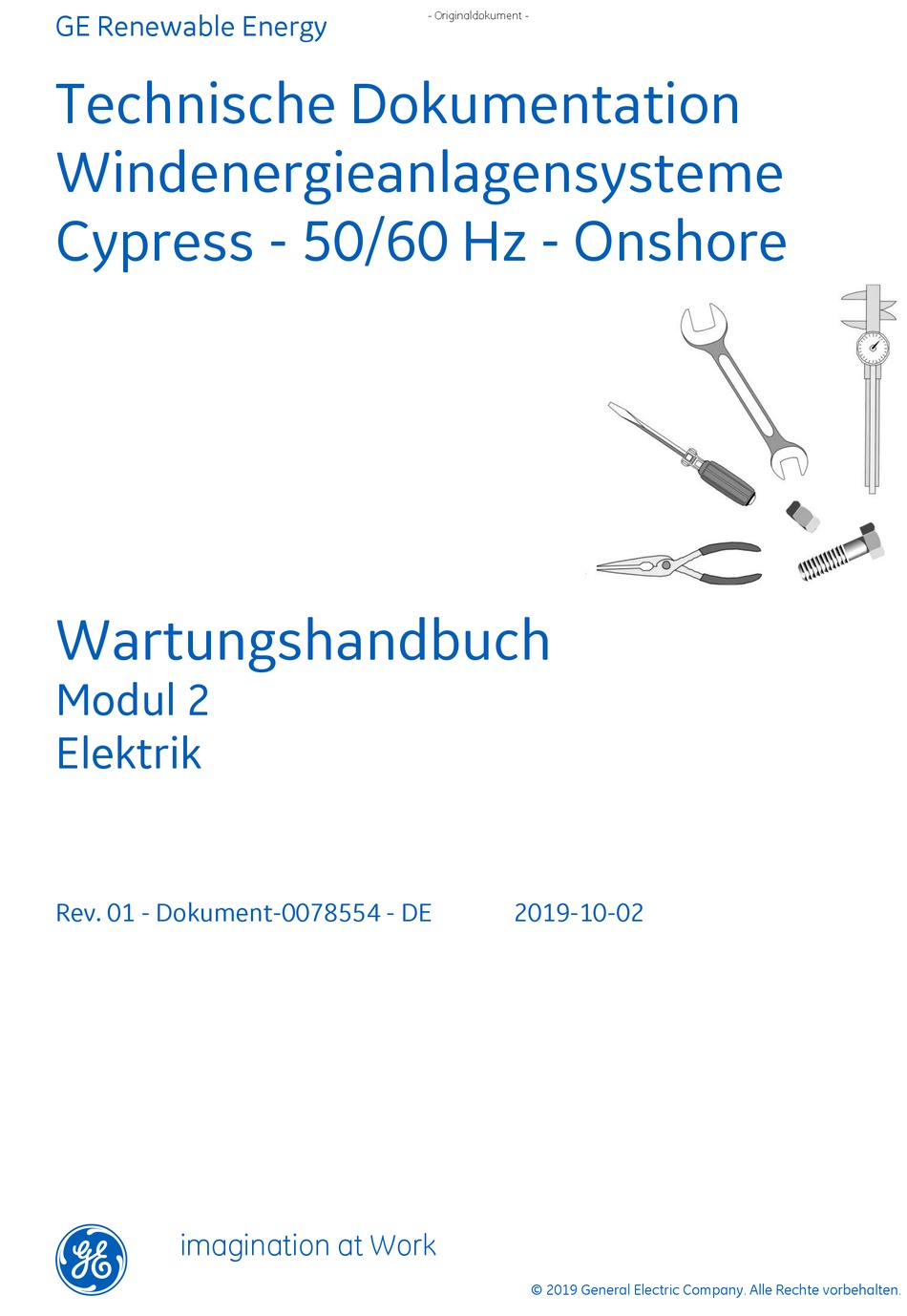

- Seite 1 GE Renewable Energy - Originaldokument - Technische Dokumentation Windenergieanlagensysteme Cypress - 50/60 Hz - Onshore Wartungshandbuch Modul 2 Elektrik Rev. 01 - Dokument-0078554 - DE 2019-10-02 imagination at Work © 2019 General Electric Company. Alle Rechte vorbehalten.
- Seite 2 Wir behalten uns alle Rechte für die Ausübung gewerblicher Schutzrechte vor. 2019 General Electric Company. Alle Rechte vorbehalten. GE und das GE-Monogramm sind Marken und Dienstleistungsmarken von General Electric Company. Andere in diesem Dokument genannte Firmen- oder Produktnamen können Marken oder eingetragene Marken ihrer jeweiligen Unternehmen sein.
-
Seite 3: Inhaltsverzeichnis
- Originaldokument - GE Renewable Energy Wartungshandbuch Inhaltsverzeichnis Wartungshandbuch Modulübersicht ................................5 Komponenten des Cypress-Wartungshandbuchs ..........................5 Aufgabenhäufigkeit / Aufgabenspektrum ..............................5 Kritischer Sicherheitshinweis ..................................6 Zugehörige Referenzdokumente ..................................6 Sicherheitspraktiken nach Industriestandard ............................6 Länder- / regionalspezifische Anforderungen ............................7 Grundlegende Sicherheitshinweise ................................ -
Seite 5: Wartungshandbuch Modulübersicht
Wartungshandbuch Wartungshandbuch Modulübersicht Jedes Modul deckt die Anforderungen eines bestimmten Systems der GE Cypress Onshore Platform WTG Produktlinie ab und muss in Verbindung mit allen anderen Modulen verwendet werden, um ein vollständiges Wartungshandbuch zu erstellen. Diese Module decken keine Nicht-GE-Upgrades, einige zusätzliche Geräte, die nur in bestimmten Märkten erhältlich sind, oder zusätzliche empfohlene Wartungsgegenstände ab, die auf... -
Seite 6: Kritischer Sicherheitshinweis
Sicherheitshinweise finden Sie in der Referenzdokumentation. Bitte beachten Sie die Betriebs-, Wartungs- und Sicherheitsdokumentation, die Ihrer GE Windenergieanlage beiliegt, sowie die Prüfung auf anwendbare technische oder sicherheitstechnische Informationen von GE. Technische Updates werden in der Regel als Technical Information Letters (TILs) (technisches Informationsschreiben) verteilt. Diese Dokumente sind über das Portal der GE Customer Technical Document oder über Ihren GE Servicevertreter erhältlich. -
Seite 7: Länder- / Regionalspezifische Anforderungen
Einhaltung der Vielzahl möglicher Prüfungen für verschiedene Komponenten innerhalb der Anlage sicherzustellen. Bauherren und Betreiber sind verpflichtet, sich mit zusätzlichen Inspektionsanforderungen aufgrund der spezifischen Standorte ihrer Anlagen vertraut zu machen. Beispiele sind unter anderem zusätzliche Inspektionen, die für eventuell vorhandene Hebezeuge, Personenaufzüge usw. erforderlich sind. Grundlegende Sicherheitshinweise Personen/Unternehmen, die diese Arbeiten durchführen, sind dafür verantwortlich, den im... -
Seite 8: Zugriffsbeschränkungen
- Originaldokument - GE Renewable Energy Wartungshandbuch GEFAHR Kritisch für die Sicherheit! „Planen Sie, an (oder in der Nähe von) elektrischen Geräten oder Kabeln usw. zu arbeiten?“ Wenn du mit Ja geantwortet hast! Erstellen Sie eine Risikobewertung und trainieren/erstellen/kommunizieren Sie den standortspezifischen LOTO-Plan an alle betroffenen Teammitglieder, BEVOR Sie JEDE Arbeit ausführen. -
Seite 9: Windgeschwindigkeit / Umgebungsbedingungen Für Arbeiten
- Originaldokument - GE Renewable Energy Wartungshandbuch Windgeschwindigkeit / Umgebungsbedingungen für Arbeiten Für bestimmte Aktivitäten auf den WEAs bestehen Umweltschutzbeschränkungen. Bei Gewitter im Bereich oder unterhalb des Betriebsbereichs der WEAs (Temperatur, Wind usw.) dürfen keine Arbeiten durchgeführt werden. Risiken, wie Stürze aus der Gondel oder der Nabe aufgrund von Windgeschwindigkeiten, Frostbeulen durch Windkühlfaktor und andere Gefahren, sollten berücksichtigt werden. -
Seite 10: Grundlegende Sicherheitshinweise
Änderungen und Modifikationen sind zulässig. Ersatz- und Wartungsteile müssen allen technischen Anforderungen von GE Renewables entsprechen, um die einwandfreie Funktion der WEAs und ihrer Schutzsysteme zu gewährleisten. Die Bestellung von Teilen über GE Renewables stellt sicher, dass diese Spezifikationen erfüllt werden. -
Seite 11: Turbinensteuerung - Sicherheitskette
Leistungsschalter usw.) Das elektrische System der Turbine ist für die einwandfreie Funktion der installierten Schutzeinrichtungen ausgelegt. Änderungen ohne besondere Anweisungen von GE Engineering sind nicht zulässig. Zu den Änderungen gehören die Neuverdrahtung, das Ändern der Überlasteinstellungen, die Stromstärke der Sicherung und die Zeitverhaltenswerte. Diese können den zulässigen Annäherungsabstand, die Leckage- /Funkenstrecken und das Lichtbogenpotenzial beeinflussen und Personen und Geräte gefährden. -
Seite 12: Besondere Gefahren - Elektrische Energie
- Originaldokument - GE Renewable Energy Wartungshandbuch Besondere Gefahren – Elektrische Energie Arbeiten an/in der Nähe von elektrischen Anlagen stellen eine erhebliche und einzigartige Gefahr dar, und das gesamte Personal muss in Bezug auf diese Gefahren entsprechend geschult sein. Befolgen Sie alle anwendbaren LOTO-Regeln und stellen Sie sicher, dass alle Stromversorgungen (einschließlich der... -
Seite 13: Elektrische Anlage
- Originaldokument - GE Renewable Energy Wartungshandbuch 2 Elektrische Anlage 2.1 Unterturm-Schaltschrank (DCC) und Schalttafel (SCP) Visuelle Prüfung Führen Sie standardmäßige Sichtprüfungen an Schränken und elektrischen Anlagen durch. Systemprüfung - DCC Überwachen Sie den Lüfterbetrieb auf ungewöhnliche Geräusche oder übermäßige Vibrationen. -
Seite 14: Strom- Und Steuerkabel
- Originaldokument - GE Renewable Energy Wartungshandbuch 2.1.2 Strom- und Steuerkabel Visuelle Prüfung Standard Sichtprüfungen für elektrische Anlagen: Reinigen Sie angesammelten Staub und Schmutz mit Staubsauger oder Tuch. Keine Druckluft verwenden! 2.2 Mittelspannungsschaltanlage Abbildung 2: MVSG Weitere Informationen zu Wartungsanforderungen, Frequenzen und Empfehlungen finden Sie im Herstellerhandbuch des Geräts. - Seite 15 Während der Wartung und der geplanten Prüfungen ist die Spannung von allen Teilen der Schaltanlage zu trennen. Bevor Sie auf das Gerät im Inneren zugreifen, stellen Sie sicher, dass Der Vakuum-Leistungsschalter geöffnet ist Öffnungs- und Schließfedern in der Leistungsschaltereinheit entlastet werden ...
- Seite 16 - Originaldokument - GE Renewable Energy Wartungshandbuch HINWEIS Gefährliche Folgen für die WEAs! Alle Verschmutzungen und Ablagerungen müssen aus dem Schrank gesaugt werden. Entfernen Sie Staub von den Oberflächen der Anschlüsse, Halterungen und Gehäuse mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Chemikalien auf dem MVSG-Gerät.
- Seite 17 - Originaldokument - GE Renewable Energy Wartungshandbuch HINWEIS Im Falle einer fragwürdigen MVSG-Bedingung oder -Leistung wenden Sie sich bitte an den Lieferanten, um weitere Anweisungen zu erhalten. Wenn Schmiermittel aufgetragen wurde, stellen Sie sicher, dass 5 vollständige Arbeitsabläufe der geschmierten Komponente durchgeführt wurden, um das Schmiermittel richtig zu verteilen.
-
Seite 18: T-Körper-Verbindungen
- Originaldokument - GE Renewable Energy Wartungshandbuch 2.2.1 T-Körper-Verbindungen Visuelle Inspektionen Sauberkeit des Schrankes, insbesondere an den Anschlussstellen. Zustand des Isolierstiefels. Jegliche Anzeichen von Hitzeschäden, Korrosion. Drehmomentmarkierung. 2.2.2 Gehäuse - T-Körperverbindungen GEFAHR Lebensgefährliche Gefährdung durch elektrische Spannung! Stellen Sie sicher, dass die Einspeisungen spannungsfrei sind, bevor Sie den geschützten Bereich der MVSG betreten. -
Seite 19: Umrichterschränke
- Originaldokument - GE Renewable Energy Wartungshandbuch 2.3 Umrichterschränke INDUKTORSC BRÜCKENSC SCHALTSCH HRANK HRANK RANK EINGANGSSC HRANK Abbildung 4: Umrichterschrankmontage Frontansicht Visuelle Prüfung Führen Sie die üblichen Sichtprüfungen an Schränken durch. Systemprüfung Führen Sie Standard-Systemprüfungen von mechanischen Systemen durch. 2.3.1 Verzerrungsfilter Kondensatorschrank Visuelle Prüfung... -
Seite 20: Netzschalter (Lmsw)
- Originaldokument - GE Renewable Energy Wartungshandbuch Systemprüfung Interne Lüfter arbeiten einwandfrei, ohne anormale Geräusche oder übermäßige Vibrationen (bei Bedarf reinigen). 2.3.3 Netzschalter (LMSW) Visuelle Prüfung Standard Sichtprüfung für Schränke und elektrische Anlagen. Verfärbung der Verzinkung an Schraubverbindungen. -
Seite 21: Statorschaltschrank (Ssc)
- Originaldokument - GE Renewable Energy Wartungshandbuch Kondensatoren für dielektrische Leckage und/oder Verformung. 2.4 Statorschaltschrank (SSC) WARNUNG: Gefährliche Folgen für Ihre Gesundheit und die WEAs! Nur ausreichend geschultes Personal, das mit dem Gerät und den Anweisungen bestens vertraut ist, sollte dieses Gerät warten. -
Seite 22: Sichtprüfung - Gehäuse
Reinigen Sie angesammelten Staub und Schmutz mit Staubsauger oder Tuch. Keine Druckluft verwenden! Überprüfen Sie, ob Feuchtigkeit eindringt, bestätigen Sie die Thermostateinstellung gemäß Schaltplan und stellen Sie sicher, dass die Heizgeräte nicht elektrisch geöffnet sind. Systemprüfung Vergewissern Sie sich, dass ... -
Seite 23: Haupttransformator - Verkapselter Trockentransformator Mit Wicklungsgehäuse
- Originaldokument - GE Renewable Energy Wartungshandbuch 2.4.1 K1 Wartung des Schützes Visuelle Prüfung Staub, Schmutz. Rost, Verfärbungen. Anzeichen von Lichtbögen oder Überhitzung. Sichere Verbindung aller Schrauben, Muttern und Schrauben. Systemprüfung berprüfen Sie den Verschleiß der Vakuumschalterflasche. - Seite 24 - Originaldokument - GE Renewable Energy Wartungshandbuch Abbildung 6: Trockentransformator GEFAHR Begrenzter Arbeitsbereich! Die Wartung des Transformators sollte nur in dem Arbeitsbereich an der Vorderseite des Transformators durchgeführt werden. Es ist verboten, in die linke, rechte oder hintere Seite des Transformators einzudringen.
- Seite 25 - Originaldokument - GE Renewable Energy Wartungshandbuch WARNUNG: Hohe Temperaturen Transformatorwicklungen können heiß sein und im Transformatorbereich können hohe Temperaturen auftreten. Treffen Sie geeignete Vorsichtsmaßnahmen in der Nähe des Transformators. HINWEIS Bei der Reinigung ist auf eine ausreichende Belüftung zu achten. Die Wicklungen können mit einem Staubsauger, einem Gebläse oder mit Druckluft gereinigt...
-
Seite 26: Sichtprüfung - Allgemeine Bedingungen Für Transformatoren
Spannungsüberschlag oder Kriechen über Trockentransformator isolierende Oberflächen, die durch Anzeichen von Verfolgung (Baumbildung) oder Spuren von Karbonisierung angezeigt werden (Umfang beachten und an den GE-Servicevertreter melden) - siehe Abbildung 4. Vergewissern Sie sich, dass PT100 für die Transformatorspule nach der Reinigung richtig an der Stelle des Transformatoreinsatzes positioniert ist. -
Seite 27: Sichtprüfung - Transformatorwicklungen
- Originaldokument - GE Renewable Energy Wartungshandbuch Hinweis: Wenn Rost, Korrosion oder andere Schäden an der Isolierung, dem Lack oder der Farbe festgestellt werden, sind geeignete Reparaturverfahren durchzuführen. Platzieren Sie eine Warnung an einer gut sichtbaren Stelle, um anzuzeigen, dass Reparaturen durchgeführt wurden. -
Seite 28: Universelles Scada (Falls Vorhanden)
- Originaldokument - GE Renewable Energy Wartungshandbuch 2.6 Universelles SCADA (falls vorhanden) Visuelle Prüfung Zusätzlich zur Standard-Sichtkontrolle ist folgendes zu überprüfen: Drehmomentmarkierungen der Befestigungsschraube für die Bewegung. Stellen Sie sicher, dass die Drehmomentmarkierungen der Erdungsband-Schrauben sichtbar sind und keine Bewegung aufgetreten ist.
