3.4

Montage in Kategorie 2 und 3 (Zone 1,2 / 21,22), Division 2

Für die Versorgung vom EE300Ex in der Kategorie 2 und 3 oder Division 2 sind eigensichere
Speisegeräte und Sicherheitsbarrieren zugelassen.
Im Staub Ex-Bereich (Gruppe III) oder Class II, III ist kein Display erlaubt.
CH1 und CH2 müssen sicher galvanisch voneinander betrieben werden.
Der Fühler für Wandmontage darf nicht für eine Zonen- oder Divisionsdurchführung verwendet werden.

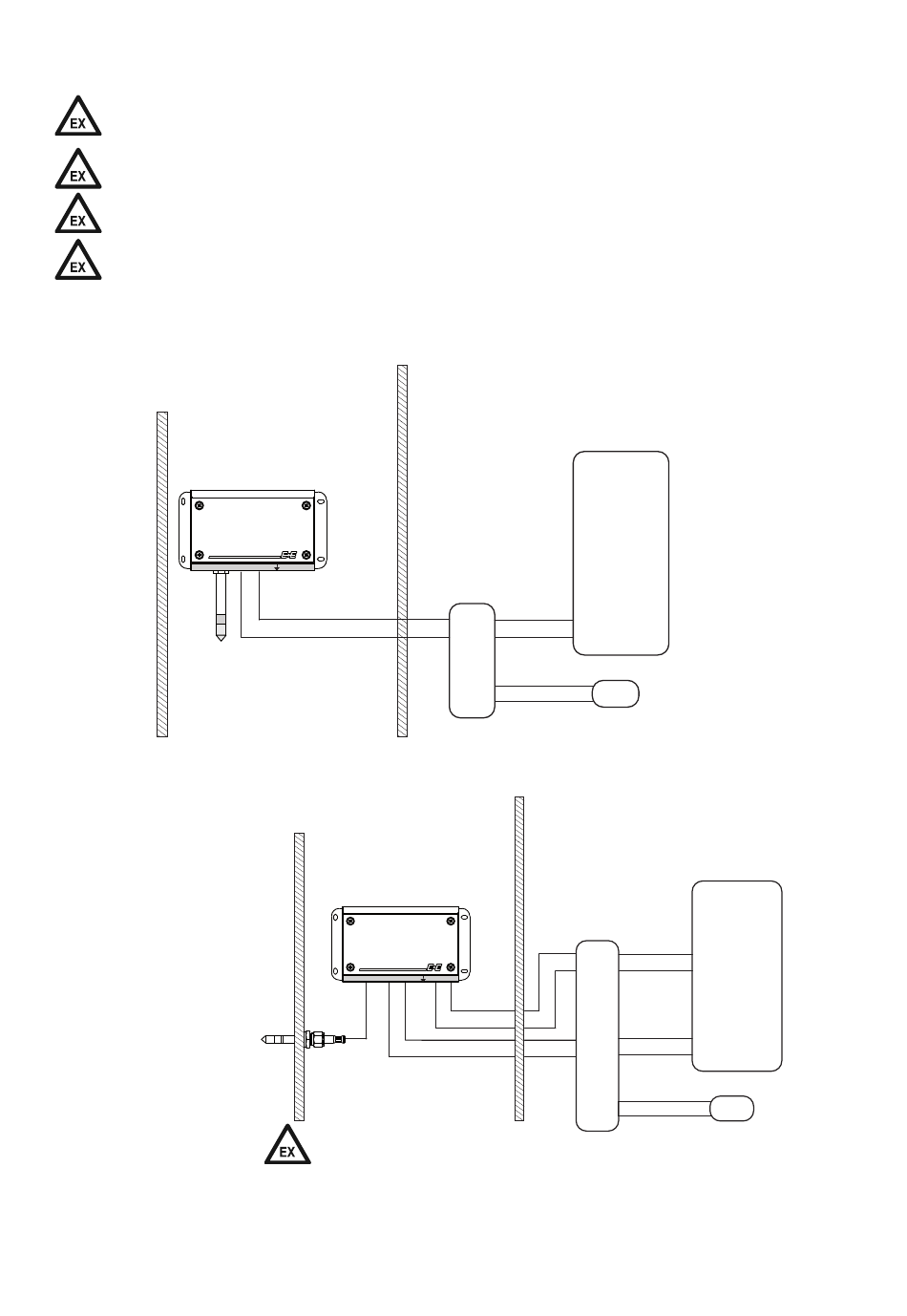

EE300Ex (Wandmontage) 1 Kanal über eigensicheres Speisegerät:
Explosionsgefährdeter Bereich T4...T1
Zone 1 2 / 21 22
Division 2
Klasse I,II,III
Gruppe A, B, C, D, E, F, G, H
EE300Ex (mit abgesetztem Fühler) 2 Kanäle über eigensicheres Speisegerät:
Explosionsgefährdeter Bereich T4...T1
Zone 0 / 20
Division 1
Klasse I,II,III
Gruppe A, B, C, D, E, F, G, H
16
CH1 CH2
4-20mA ia
Zone 1 2 / 21 22
Division 2
Klasse I,II,III
Gruppe A, B, C, D, E, F, G, H
CH1
Die Durchführung muss den Ex
Anforderungen einer Zonen-
durchführung entsprechen. Die
mitgelieferte Verschraubung
erfüllt diese Anforderung!
Sicherer Bereich
Steuerung
Eigensicheres
Speisegerät
+ +
- -
L+
+
-
L-
Spannungsversorgung
Sicherer Bereich
Eigensicheres
Speisegerät
+
-
CH2
4-20mA ia
+
4-20mA ia
-
L+
L-
Bedienungsanleitung EE300Ex Feuchte / Temperatur Sensor
+
Steuerung
-
+
-
+
-
Spannungsversorgung
