In Kategorie 1 oder Division 1 ist die Fühlerleitung in einem geerdeten metallischen Schutzschlauch
zu verlegen. Bei der Gruppe III oder Class II, III ist darauf zu achten, dass sich kein Staub im
Schutzschlauch ablagert.
CH1 und CH2 müssen sicher galvanisch voneinander betrieben werden.
Es ist kein Display im Gas Ex-Bereich EPL Ga für Gruppe IIC oder Class I, Division 1, Group A,B und
im Staub Ex-Bereich für Gruppe IIIA, IIIB und IIIC oder Class II, III erlaubt.
Der Fühler für Wandmontage darf nicht für eine Zonendurchführung verwendet werden.

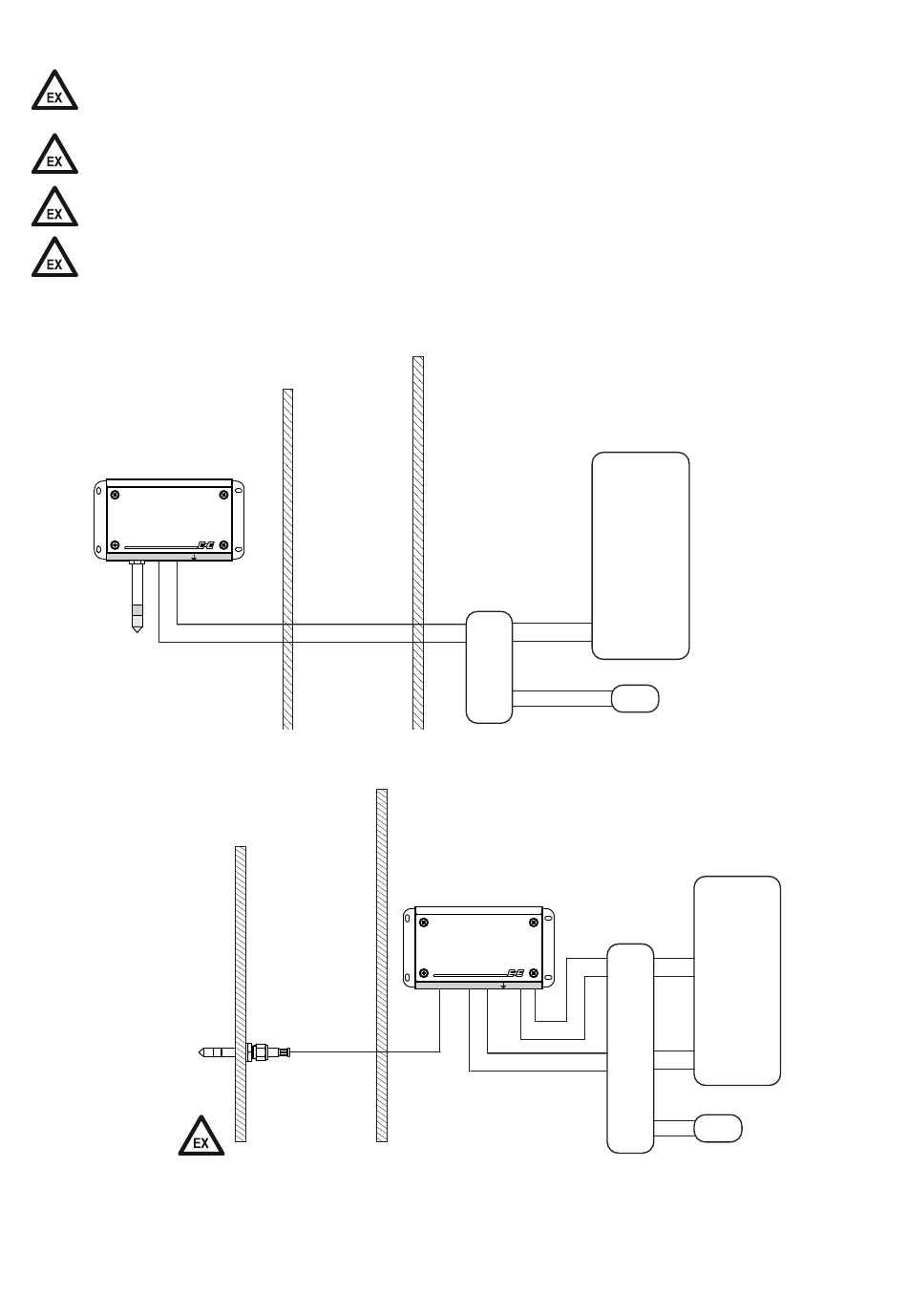

EE300Ex (Wandmontage) 1 Kanal über eigensicheres Speisegerät:
Explosionsgefährdeter Bereich T4...T1
Zone 0 / 20
Kein Display bei EPL Da; Db, Dc
und Ga IIC
Division 1
Kein Display bei Class II, III und
Class I, Division 1, Group A, B
CH1
EE300Ex (mit abgesetztem Fühler) 2 Kanäle über eigensicheres Speisegerät:
Explosionsgefährdeter Bereich T6...T1
Zone 0 / 20
Division 1
Klasse I,II,III
Gruppe A, B, C, D, E, F, G
Bis T6 wenn der EE300Ex
in einem sicheren Bereich
installiert ist.
Bedienungsanleitung EE300Ex Feuchte / Temperatur Sensor
Zone 1 2 / 21 22
Division 2
CH2
4-20mA ia
Zone 1 2 / 21 22
Division 2
Klasse I,II,III
Gruppe A, B, C, D, E, F, G
Die Durchführung muss
den Ex Anforderungen
einer Zonendurch-
führung entsprechen.
Die mitgelieferte
Verschraubung erfüllt
diese Anforderung!
Sicherer Bereich
Eigensicheres
Speisegerät
+ +
- -
L+
L-
Sicherer Bereich
Eigensicheres
CH1 CH2
4-20mA ia
4-20mA ia
Steuerung
+
Spannungsversorgung
-
Speisegerät
+
+
Steuerung
-
-
+ +
- -
L+
+
-
L-
Spannungsversorgung
