dormakaba Systemanleitung
Wenn der Leuchtring nicht in die Betriebsanzeige
(dauerhaft rot leuchten) wechselt:
1.
Mit dem Schlüsseltaster rechts-links tasten.
‣ Der Leuchtring am Nottaster leuchtet
dauerhaft rot.
‣ Die STVxxx verriegelt.
→ Die SCU-UP/SCU-TL ist konfiguriert.
Wenn das Alarmsignal „Der Nottaster ist betätigt"
(s. Kap. 7 auf Seite 8) ansteht, das Alarmsignal
zurücksetzen:
1. Den Schlüssel am Schlüsseltaster nach rechts
drehen und halten.
2. Den Nottaster 1 s drücken und anschließend
loslassen.
3. Den Schlüssel über die Mitte nach links tasten
und wieder in Mittelstellung bringen.
4. Den Schlüssel abziehen.
‣ Die elektrische Verriegelung ist aktiv.
→ Die SCU-UP/SCU-TL ist konfiguriert.
5.1.2 SCU-DR als SafeRoute® Control Unit
(ab Lizenz Basic)
Die Statusanzeige während der Konfiguration erfolgt
über LEDs auf der Platine. Die LEDs leuchten bzw.
blinken je nach Status der angeschlossen DCW®-
Komponente.
Out1 Out2 Out 3 Out 4
BTR DCW
In 1 In 2 In 3 In 4

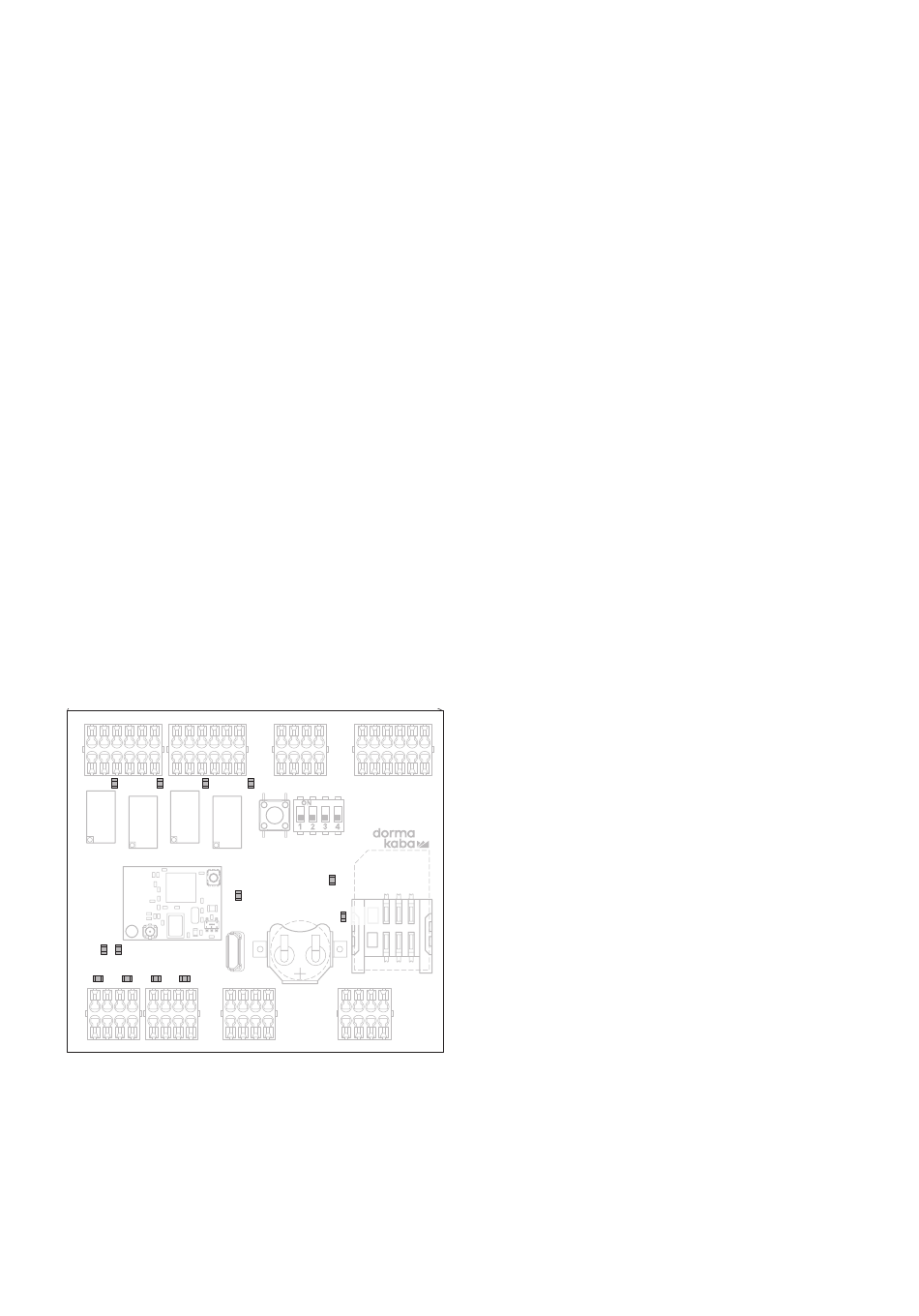

Abb. 3 Anordnung der LEDs auf der SCU-DR Platine
5.1.2.1

Eine SCU-DR konfigurieren

1. Die Spannungsversorgung herstellen.
‣ Die DCW® LED leuchtet bei korrekter
Verbindung rot.
‣ Die SLI LED leuchtet bei gesteckter Lizenz
gelb.
6 SafeRoute® Mini, Basic und Standard
CPU1
CPU2
SLI
WN 059468 45532
‣ Die LEDs von In 1 bis In 4 wechseln in die
Initialisierungsansicht und zeigen die Lizenz
an.
In1 - 4 aus
In 4 an
In 3 an
‣ Der Leuchtring am Nottaster blinkt kurz und
wechselt in die Ansicht Regenbogen.
2. Den Servicetaster S4 an der SCU-DR drücken und
12 s gedrückt halten.
‣ Nach 12 s leuchtet der Leuchtring am
Nottaster blau.
‣ Die BTR LED blinkt grün.
‣ Die angeschlossenen Komponenten werden
erkannt und am Leuchtring angezeigt (im
Wechsel grün/blau blinkend).
3. Den Servicetaster S4 drücken und für 3 s gedrückt
halten.
‣ Die BTR LED leuchtet grün.
‣ Die DCW® LED leuchtet rot.
‣ Die CPU1 und CPU2 LEDs leuchten rot (CPU1)
und gelb (CPU2).
‣ Der Leuchtring am Nottaster leuchtet
dauerhaft rot.
4. Mit dem Schlüsseltaster rechts-links tasten.
‣ Der Leuchtring am Nottaster leuchtet
dauerhaft rot.
‣ Die STVxxx verriegelt.
→ Die SCU-DR ist konfiguriert.
5.2 Parametrierung mit TMS-Soft® (ab
Lizenz Basic)
Mit TMS-Soft® und der SafeRoute®-
Konfigurationssoftware können die Funktionen
der Komponenten und des SafeRoute®-Systems
angepasst werden. Weitere Informationen siehe
Handbuch TMS-Soft®.
Die Einstellungen, die mit der SafeRoute®-
Konfigurationssoftware vorgenommen werden,
müssen im Prüfbuch der jeweiligen Türanlage
eingetragen werden.
5.3 Übergabe der Dokumentation an den
Betreiber
Alle für den ordnungsgemäßen Betrieb relevanten
Dokumente nach erfolgter Erstinbetriebnahme an
den Betreiber übergeben:
Erstinbetriebnahme
keine/defekte Lizenzkarte
SLI Basic
SLI Standard
2019-03
