Elektro-Sicherheitsseilwinde THETA
D
Electric Safety Wire Rope Winch THETA
G B
Treuil de sécurité électrique THETA
F

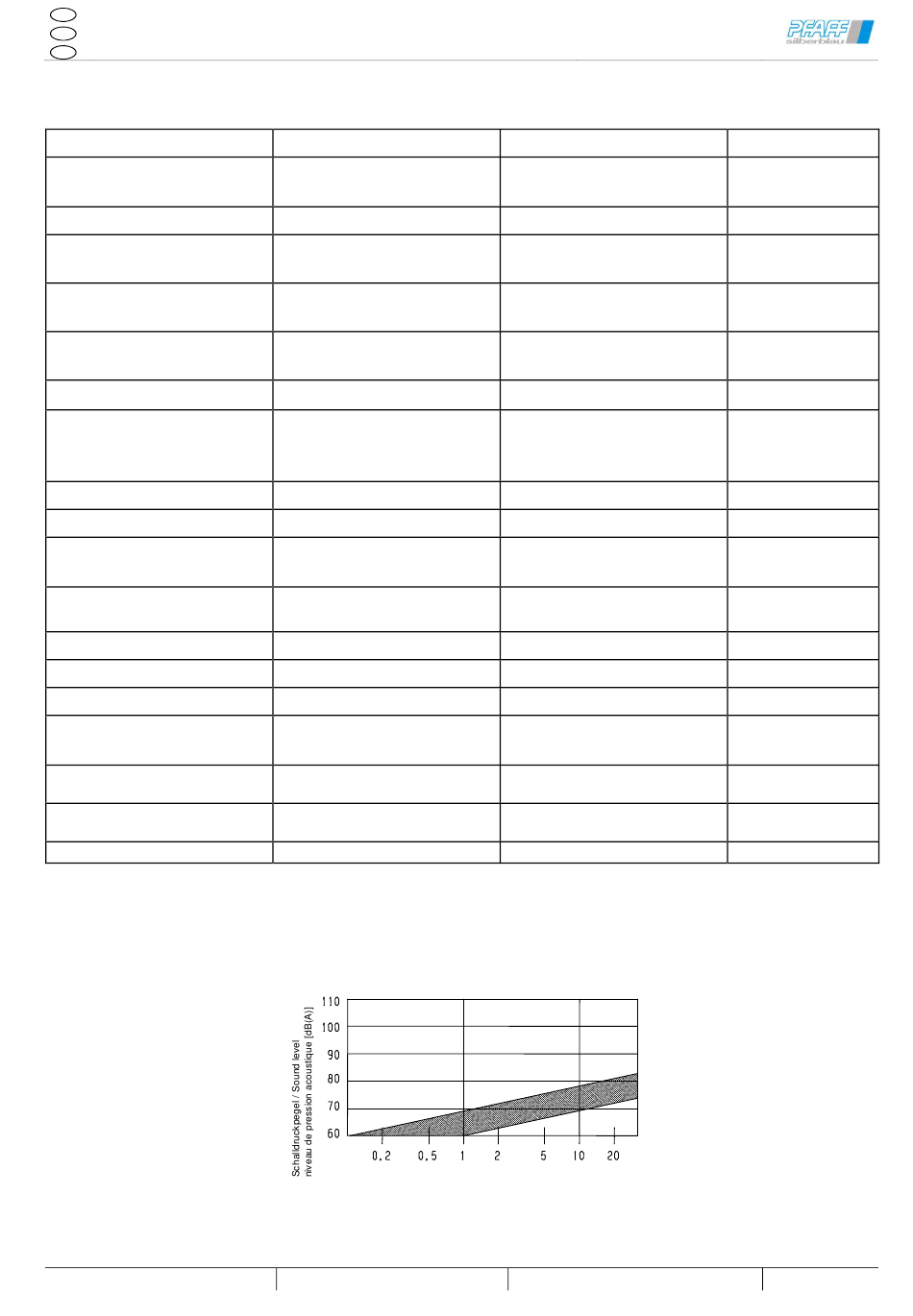

Technische Daten / Technical data / Données techniques
Material Nr.
Triebwerkgruppe nach
DIN 15020
Hublast
Seilaufnahme - 1. Lage
Seilaufnahme - 2. Lage
Seilaufnahme - 3. Lage
Seildurchmesser
Empf. Seil
nach DIN 12385-2
nach DIN 3069
Mindestbruchlast
Seilgeschwindigkeit in 1.Lage
Lastsicherung:
Doppelsicherheitsfederbremse
Antrieb: Einphasen Wechsel-
strommotor
Motorleistung
Stromart
Schutzart
Betriebsart (gem. VDE 530)
max. Schaltungen pro Stunde
geeignet für Umgebungstempe-
ratur
Gewicht (ohne Seil)
Schalldruckpegel
Der max. Schalldruckpegel [dB(A)], in
Abhängigkeit von der Antriebsleistung,
ist dem Diagramm zu entnehmen.
technische Änderungen vorbehalten
Material no.
FEM group acc. to DIN 15020
capacity
rope reception - 1st layer
rope reception - 2 layer
rope reception - 3 layer
rope Ø
rec. rope
acc. to DIN 12385-2
acc. to DIN 3069
rope min. breaking force
rope speed 1st layer
securing of load:
double safety spring brake
drive:
single-phase AC motor
Driving power
type of cur rent
type of protection
type of operation (acc. to
VDE 530)
max. permissible operations per
hour
suitable for ambient temperature
weight (without rope)
Sound level
The max. sound level [dB(A)] de-
pends upon the driving power as
per diagram.
mechanische Leistung / driving power / puissance mécanique [kW]
design changes under reserve
04.01.700
No. de l'article
group selon DIN 15020
capacité
capacité d'enroulement
1ére couche
capacité d'enroulement
2ére couche
capacité d'enroulement
3ére couche
câble Ø
câble recommandé
selon DIN 12385-2
selon DIN 3069
câble résistance nominal
vitesse 1ére couche
sécurité de charge:
double frein à ressort de sécurité
Entraînement:
moteur monoph-
asé
puissance motrice
type de courant
type de protection
type de service (selon. VDE 530) S3 - 40%
démarrages max. par heure
convenable pour une tempéra-
ture ambiante de
poids (sans câble)
Niveau de pression acoustique
Le niveau de pression acoustique
[dB(A)] dépend de la puissance mo-
trice selon le diagramme.
changements techniques sous réserve
192054528
1Am
100 kg
2,9 m
7,2 m
10 m
4 mm
19x7WC 1960 BsZ
SE-znk-1960 sZ spa
10,3 kN
3 m/min
0,12 kW
230 V - 50 Hz
IP 55
120
-20°C÷ +40°C
ca. 20 kg
