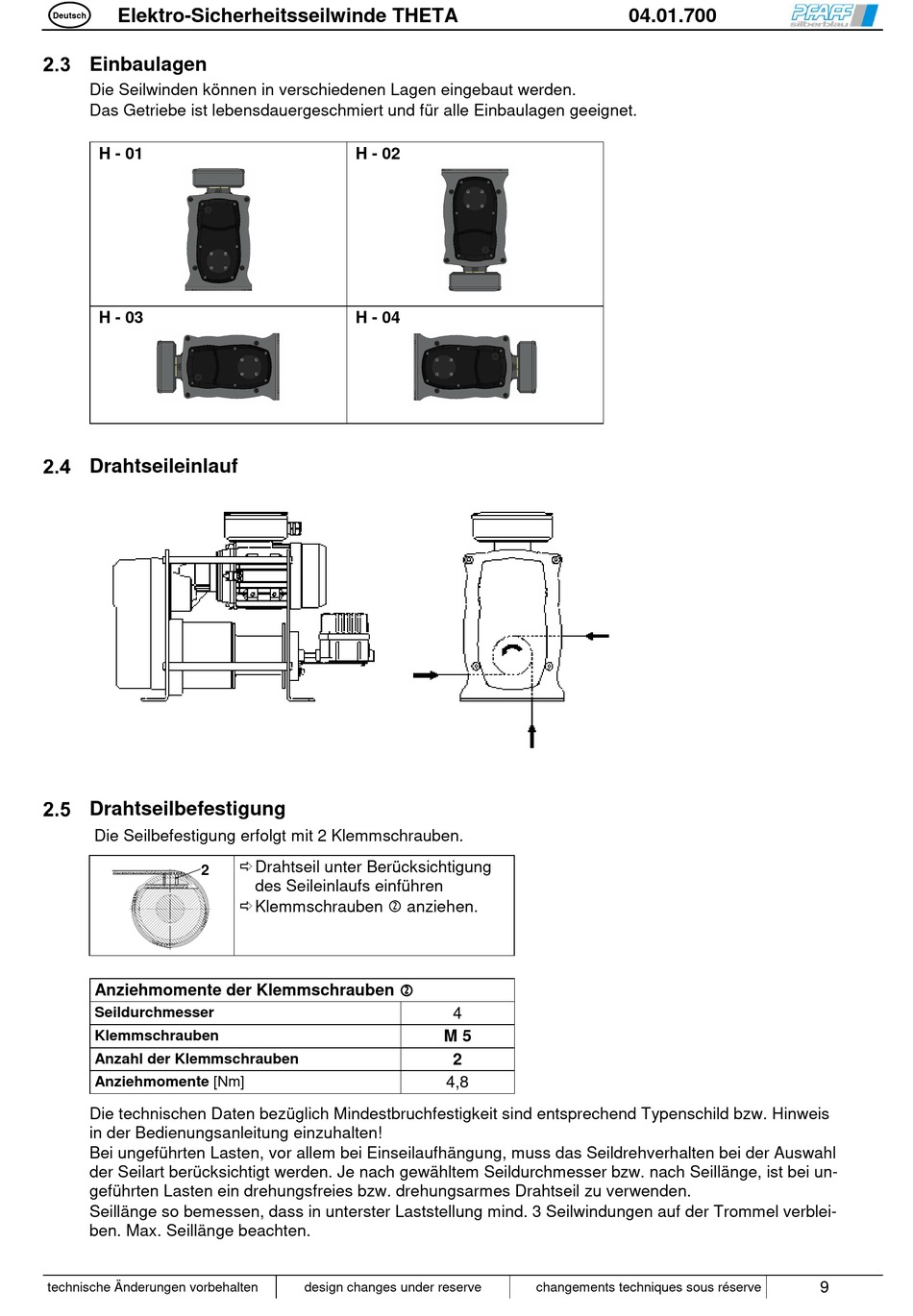

Elektro-Sicherheitsseilwinde THETA
Deutsch
Einbaulagen
Die Seilwinden können in verschiedenen Lagen eingebaut werden.
Das Getriebe ist lebensdauergeschmiert und für alle Einbaulagen geeignet.
H - 01
H - 03
Drahtseileinlauf
Drahtseilbefestigung
Die Seilbefestigung erfolgt mit 2 Klemmschrauben.
2
Anziehmomente der Klemmschrauben
Seildurchmesser
Klemmschrauben
Anzahl der Klemmschrauben
Anziehmomente [Nm]
Die technischen Daten bezüglich Mindestbruchfestigkeit sind entsprechend Typenschild bzw. Hinweis
in der Bedienungsanleitung einzuhalten!
Bei ungeführten Lasten, vor allem bei Einseilaufhängung, muss das Seildrehverhalten bei der Auswahl
der Seilart berücksichtigt werden. Je nach gewähltem Seildurchmesser bzw. nach Seillänge, ist bei un-
geführten Lasten ein drehungsfreies bzw. drehungsarmes Drahtseil zu verwenden.
Seillänge so bemessen, dass in unterster Laststellung mind. 3 Seilwindungen auf der Trommel verblei-
ben. Max. Seillänge beachten.
technische Änderungen vorbehalten
H - 02
H - 04
Drahtseil unter Berücksichtigung
des Seileinlaufs einführen
Klemmschrauben anziehen.
design changes under reserve
4
M 5
2
4,8
