Raccordement, activation et désactivation du moniteur

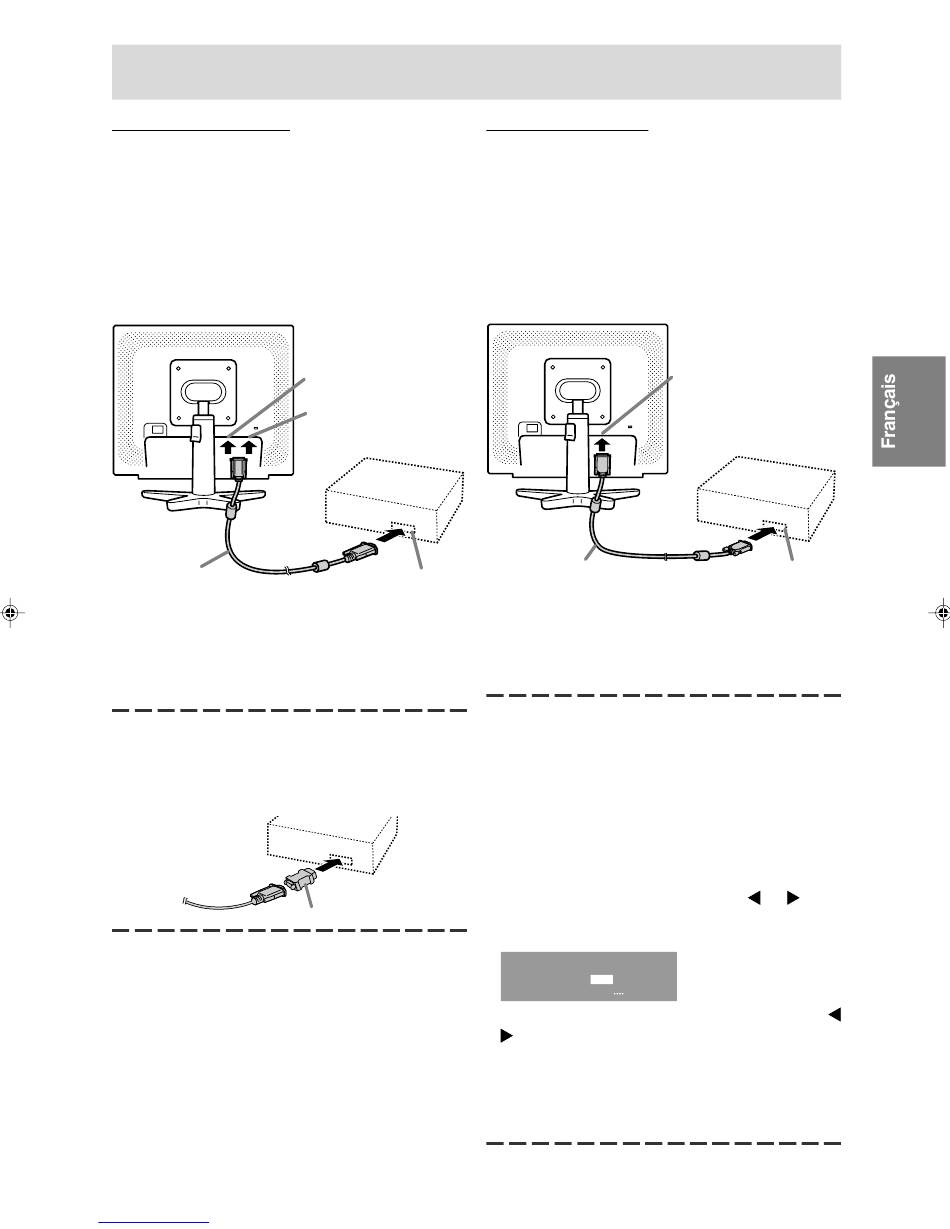

Connexion analogique [LL-171G]
Raccorder le câble de signal analogique fourni ou
un câble de signal analogique vendu séparément
(nom du modèle : NL-C02E) à la borne de sortie
analogique RVB de l'ordinateur.
- Raccorder le câble de signal analogique fourni
en accessoire à la borne d'entrée analogique
RVB (INPUT-1).
- Raccorder le câble de signal analogique vendu
séparément (nom du modèle : NL-C02E) à la
borne d'entrée DVI-I (INPUT-2).
Câble de signal
analogique
- Tout en faisant attention à la direction du
connecteur, insérez bien et verticalement le
câble pour signal dans le connecteur et ensuite,
serrez les vis des deux côtés.
S'il s'agit d'un D-sub à 15 broches sur 2 rangées
pour Apple Power Macintosh, installer un
adaptateur de conversion Macintosh (en vente
dans le commerce) sur le câble de signal
analogique.
Adaptateur de conversion pour Macintosh
Remarque :
- Si la connexion se fait sur la série Sun Ultra, il
se peut qu'un adaptateur de conversion (en
vente dans le commerce) soit indispensable.
Downloaded from www.Manualslib.com
Borne d'entrée DVI-I
(INPUT-2)
Borne d'entrée
analogique RVB
(INPUT-1)
Borne de sortie
analogique RVB
manuals search engine
Connexion numérique [LL-171G]
Raccorder le câble de signal numérique (fourni en
accessoire) à la borne de sortie numérique RVB
de l'ordinateur.
- Le moniteur est équipé d'une entrée pour un
raccordement avec un ordinateur au moyen d'un
connecteur de sortie compatible DVI (DVI-D24
broches ou DVI-I29 broches) et une possibilité
de sortie SXGA. (En fonction du type
d'ordinateur à raccorder, l'écran risque de ne
pas fonctionner correctement.)
Câble de signal
numérique
- Tout en faisant attention à la direction du
connecteur, insérez bien et verticalement le
câble pour signal dans le connecteur et ensuite,
serrez les vis des deux côtés.
Configurer le moniteur comme suit lors de
l'établissement d'un raccordement numérique
avec un Power Mac au moyen d'un adaptateur
ADC-DVI fabriqué par Belkin. (Le fonctionnement
a été vérifié avec le Power Mac G4 M7627J/A.)
- Ces réglages doivent être effectués alors que le
Power Mac est éteint.
1. Après avoir branché le cordon d'alimentation,
activer la source d'alimentation principale du
moniteur.
2. Presser simultanément les boutons
ainsi que le bouton d'alimentation (c'est-à-dire
allumer le moniteur).
MAC DIGITAL
INPUT-2 OFF ON
OK [MENU]
3. Définir le paramètre sur [ON] avec les boutons
.
- Ne pas régler sur [ON] si vous n'utilisez pas
d'adaptateur ADC-DVI Belkin ; cela risque de
perturber l'affichage.
4. Presser le bouton MENU.
Cette opération clôt la configuration.
65
Borne d'entrée DVI-I
(INPUT-2)
Borne de sortie
numérique RVB
et ,
