1.2 Aufbau und Inbetriebnahme des RD46
1.2.1 Aufbau mit Standfußsystem und Verkabelung der
Massebänder
Zum Aufbau sind 2 Personen erforderlich. Das Display wiegt ca. 60 kg inkl. seitlicher
Ständeraufnahmen.
Der Abbau erfolgt in umgekehrter Reihenfolge, wie der hier beschriebene Aufbau.
Für den Auf-/Abbau werden ein Gabelschlüssel, Gr. 13 u. 17 sowie ein Innen-
Sechskant-Schlüssel, Gr. 6, als Hilfsmittel benötigt, welche im Satz enthalten sind.

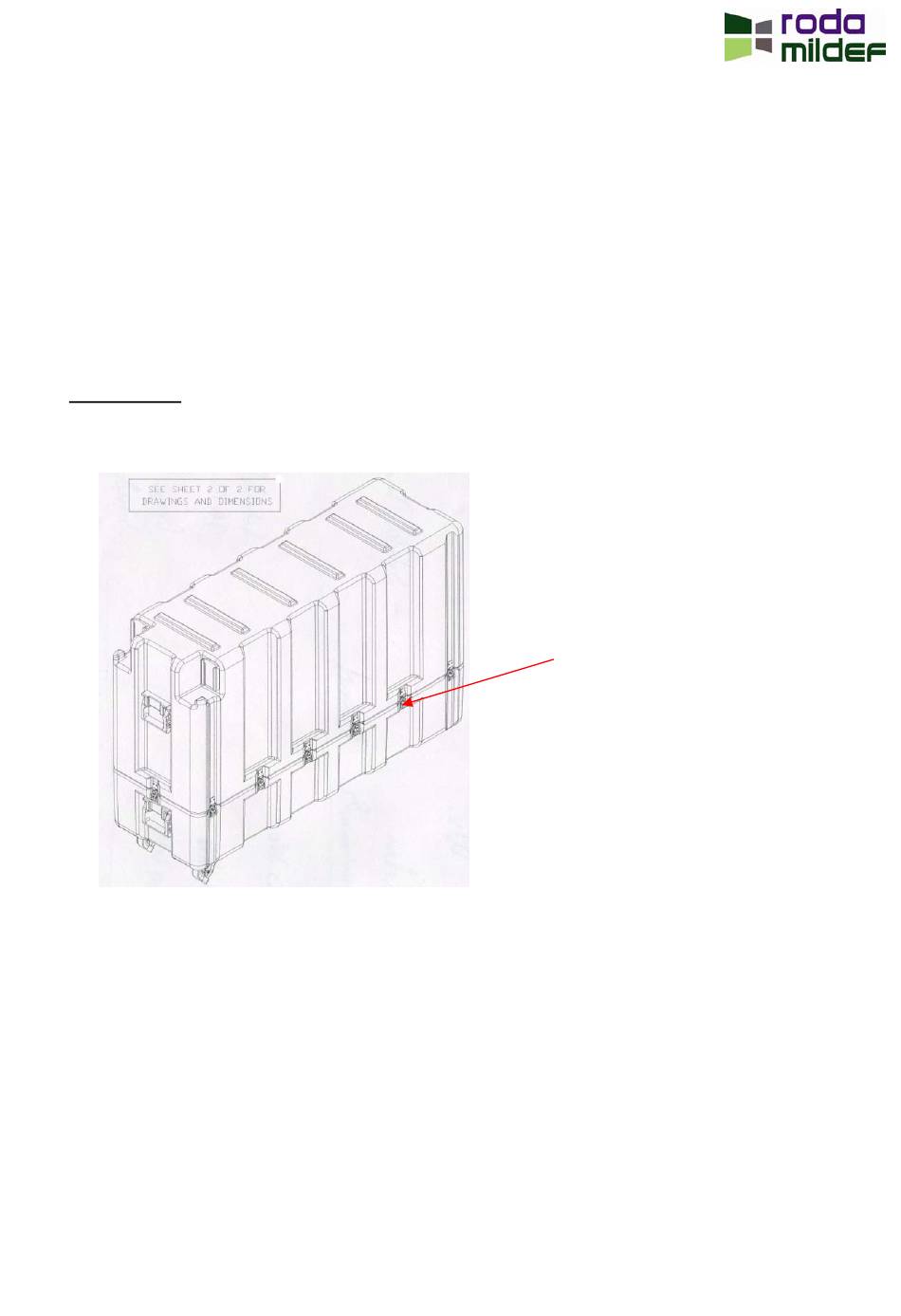

Abbildung 1:
1. Nehmen Sie die Haube des Transport- und Lagerbehälters (TuLB) ab. Hierzu bit-
te die Drehverschlüsse des TuLBs anheben, durch Drehen im Gegenuhrzeiger-
sinn öffnen und Haube mit zwei Personen abheben.
roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden
Drehverschluß
