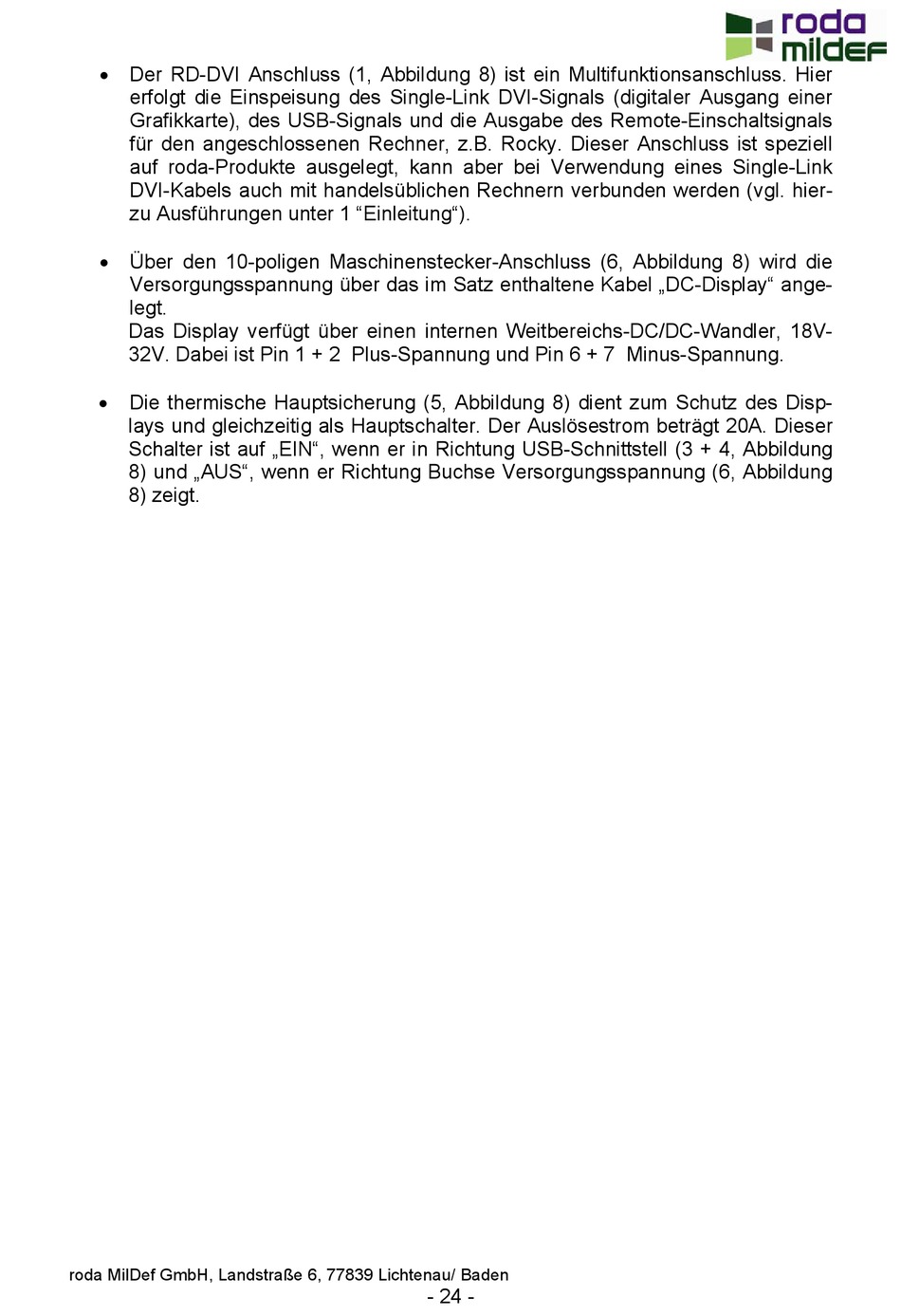

 Der RD-DVI Anschluss (1, Abbildung 8) ist ein Multifunktionsanschluss. Hier
erfolgt die Einspeisung des Single-Link DVI-Signals (digitaler Ausgang einer
Grafikkarte), des USB-Signals und die Ausgabe des Remote-Einschaltsignals
für den angeschlossenen Rechner, z.B. Rocky. Dieser Anschluss ist speziell
auf roda-Produkte ausgelegt, kann aber bei Verwendung eines Single-Link
DVI-Kabels auch mit handelsüblichen Rechnern verbunden werden (vgl. hier-
zu Ausführungen unter 1 "Einleitung").
 Über den 10-poligen Maschinenstecker-Anschluss (6, Abbildung 8) wird die
Versorgungsspannung über das im Satz enthaltene Kabel „DC-Display" ange-
legt.
Das Display verfügt über einen internen Weitbereichs-DC/DC-Wandler, 18V-
32V. Dabei ist Pin 1 + 2 Plus-Spannung und Pin 6 + 7 Minus-Spannung.

Die thermische Hauptsicherung (5, Abbildung 8) dient zum Schutz des Disp-
lays und gleichzeitig als Hauptschalter. Der Auslösestrom beträgt 20A. Dieser
Schalter ist auf „EIN", wenn er in Richtung USB-Schnittstell (3 + 4, Abbildung
8) und „AUS", wenn er Richtung Buchse Versorgungsspannung (6, Abbildung
8) zeigt.
