Roda RD46 Bedienungsanleitung Seite 13

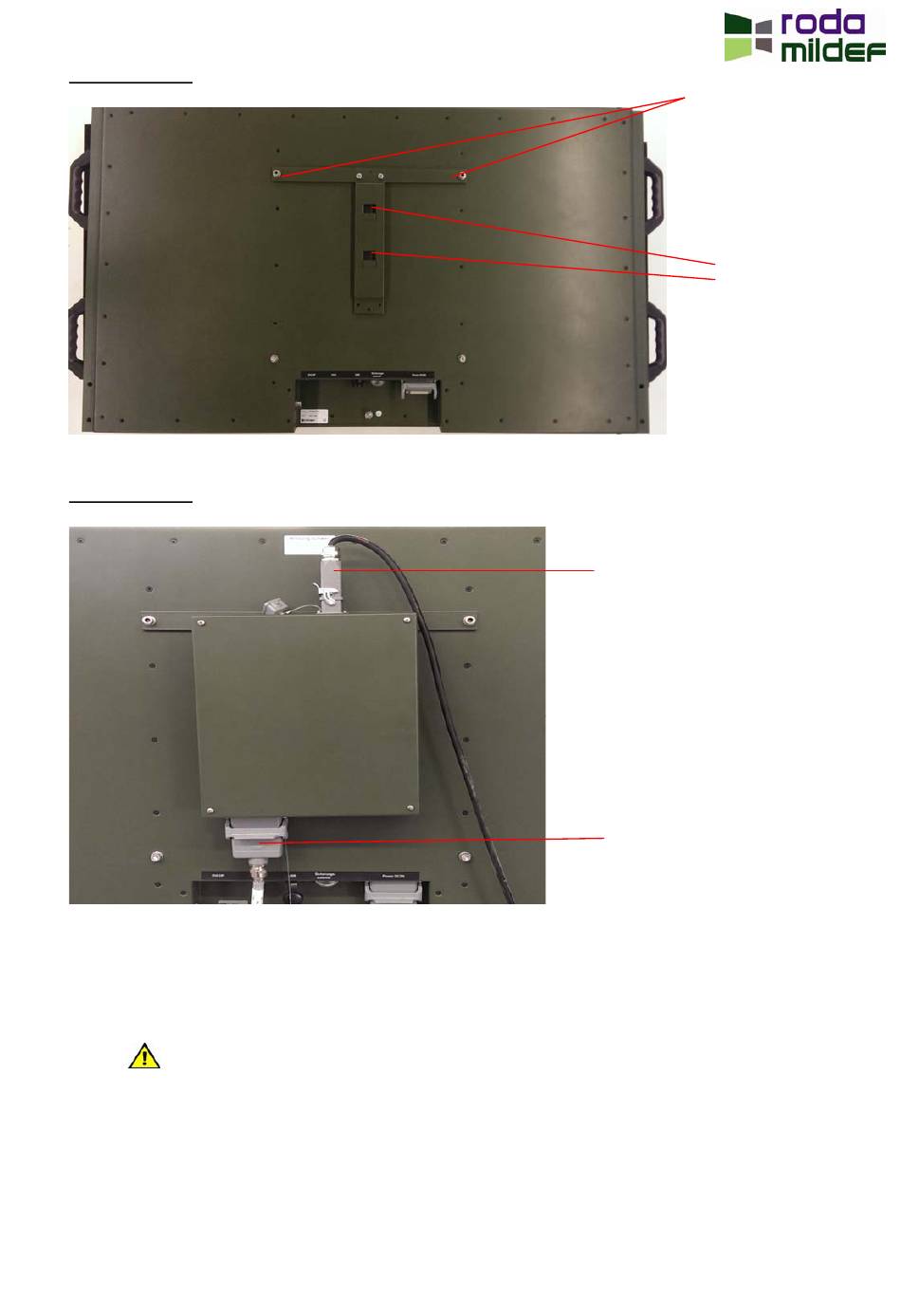

Abbildung 4a:
Abbildung 4b:
5. Das Netzteil von oben in die beiden Laschen des Haltebleches einhängen, der
größere der beiden Stecker des Netzteils zeigt hierbei nach unten (vgl. Abbil-
dung 4b).
Achtung!
Der IP-Schutz des AC/DC-Netzteils ist nur gewährleistet, wenn entweder die
Eingangs-/Ausgangsbuchse mit den beigefügten Abdeckkappen verschlossen
oder die Kabel gesteckt und sind. Zusätzlich müssen die Abdeckkappen und
Stecker durch den Verriegelungsbügel gesichert werden.
Danach das Kabel DC-Display mit dem DC-Ausgang des Netzteils und dem
DC-Eingang (6, Abbildung 8) und das Kabel AC-Netz mit der Eingangsbuchse
roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden
- 13 -
VESA-Befestigung
Laschen
AC-Eingang
DC-Ausgang
