Roda RD46 Bedienungsanleitung Seite 15

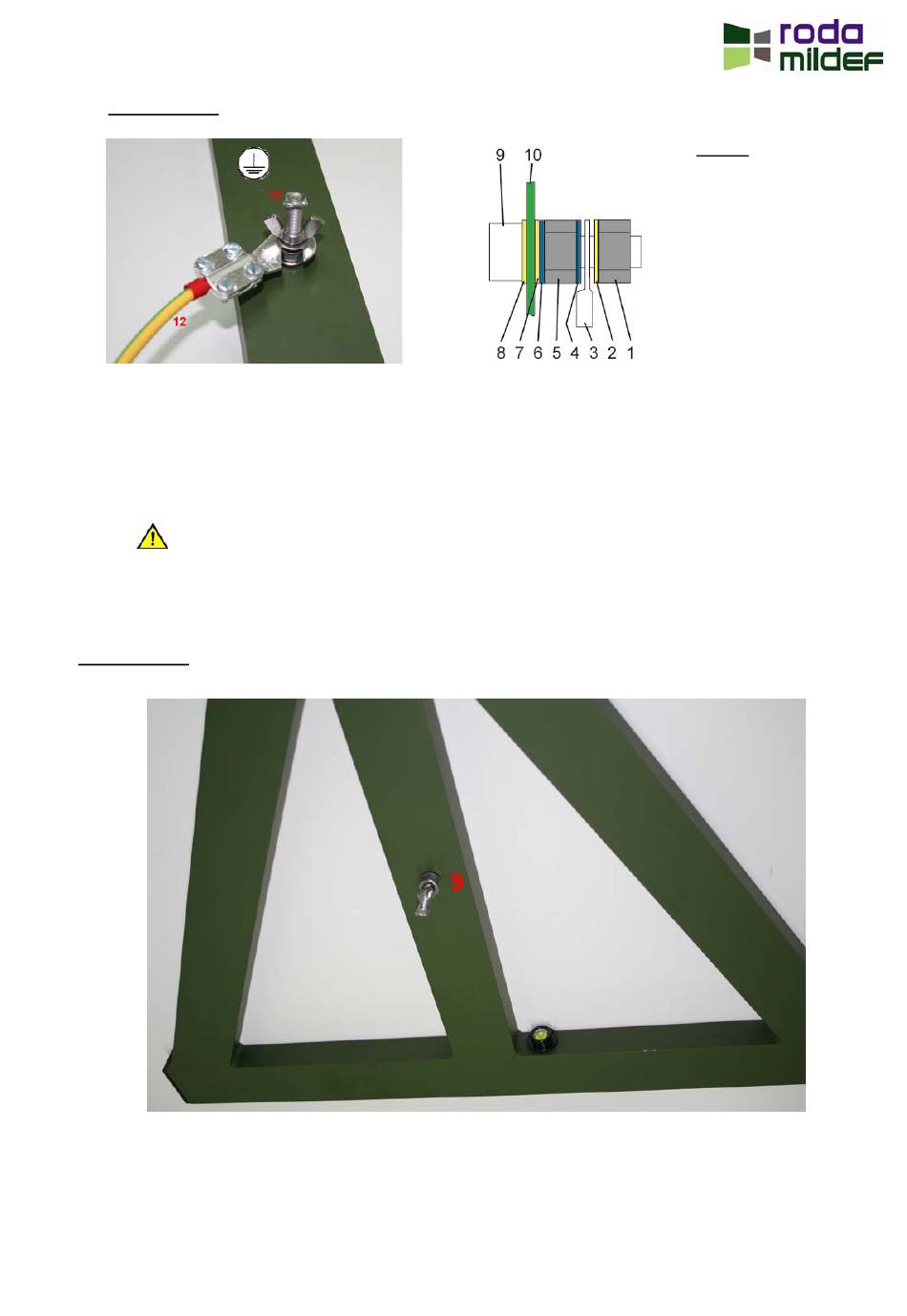

Abbildung 6:
8. Nun wird am untersten Masseanschlussbolzen (9, Abbildung 7) zur Herstel-
lung des Potentialausgleichs, die Erdungsleitung (Beistellung) zum Anschluss
an den zentralen Erdungsspieß zwischen die beiden Zahnscheiben einge-
hängt und mit der Flügelschraube festgeschraubt.
Achtung!
Nur die auf dem Bild dargestellte Erdungsschraube (9, Abbildung 2) ist für die
Erdungsleitung vorgesehen; alle anderen gekennzeichneten Stellen sind für
Potenialausgleich vorgesehen.
Abbildung 7:
roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden
- 15 -
Aufbau
1 Mutter
2 Zahnscheibe
3 Masseband
4 U-Scheibe
5 Mutter
6 U-Scheibe
7 Zahnscheibe
8 Zahnscheibe
9 Innen-Sechskantschraube
10 Materialwand
