4. Nachdem die unteren Standfüße (8, Abbildung 2 + 3) verschraubt sind, kann
das Display (1, Abbildung 2) aufgestellt werden. Hierzu jeweils die Griffe (2,
Abbildung 2 + 3) an der linken und rechten Seite des Displays (1) greifen und
das gesamte System auf die höhenverstellbaren Füße (6, Abbildung 4) stel-
len.
Achtung!
Bitte darauf achten, dass die Hände beim Einstecken der unteren Füße nicht
eingeklemmt werden.
Hinweis:
Beim Aufsetzen der hinteren Standfußteile auf den Boden, kurzzeitig mit ei-
nem Fuß gegen Wegrutschen sichern.
roda MilDef GmbH, Landstraße 6, 77839 Lichtenau/ Baden

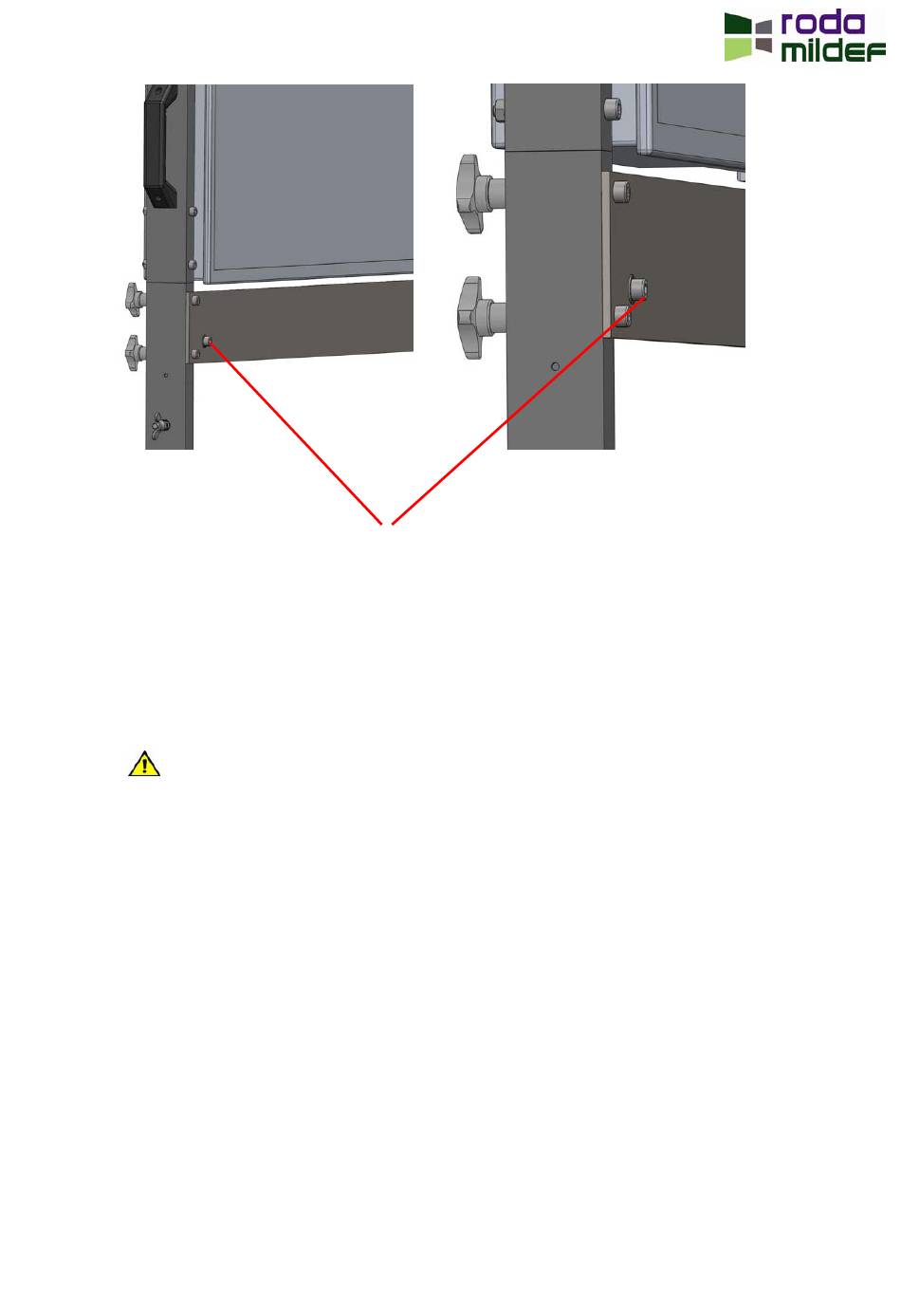

Potentialausgleichsschraube
