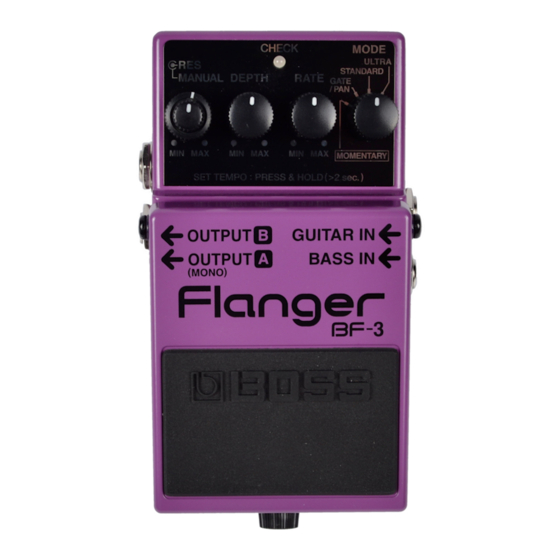

Boss Flanger BF-3 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Flanger BF-3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und
„WICHTIGE HINWEISE" (auf dem beigefügten Informationsblatt).
Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des
Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Boss Flanger BF-3

Inhaltszusammenfassung für Boss Flanger BF-3

  • Seite 1 Bedienungsanleitung Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE” und „WICHTIGE HINWEISE” (auf dem beigefügten Informationsblatt). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
  • Seite 2 Eigenschaften Beschreibung 7 Der Stereo-Ausgang verbreitert den Klang. Dieser Effekt vermittelt den Eindruck einer dreidimensionalen Rotation. 7 Der BF-3 verfügt über einen neuartigen „ULTRA”-Mode, der einen sehr intensiven Flanging-Effekt erzeugt. 7 Die Funktion „GATE/PAN” erzeugt, bei der Nutzung des Mono-Ausgangs einen „Slicer“-Effekt, der das Flanging „abschneidet“.
  • Seite 3 Beschreibung 1. DC IN-Buchse „Austauschen der Batterie“ (S. 14). Zum Anschluss eines AC-Adapters (PSA-Serie: zusätzliches * Die CHECK-Anzeige zeigt an, ob der Effekt ein- oder Zubehör). Bei Verwendung eines AC-Adapters sind Sie ausgeschaltet ist und zeigt auch andere Effekte an. Sie zeigt unabhängig von der Spannung der Batterie.
  • Seite 4 Beschreibung 6. Pedal Über das Pedal wird der Effekt ein- bzw. ausgeschaltet oder das Tempo eingegeben. * Im MOMENTARY-Modus kann kein Tempo eingegeben werden. 7. Rändelschraube Nach Lösen dieser Schraube lässt sich das Pedalgehäuse öffnen, um die Batterie austauschen zu können. * Lesen Sie zu diesem Thema den Abschnitt „Austauschen der Batterie“...
  • Seite 5 Beschreibung 10. DEPTH-Regler MOMENTARY: Nur bei gedrücktem BF-3 Pedal ist der Effekt eingeschaltet. Mit bestimmt die Stärke des Sweep-Effekts. Der Effekt wird verstärkt, der STANDARD-Einstellung beginnt das Flanging am unteren je weiter Sie den Regler nach rechts drehen. Ende des Frequenzspektrums. * Der MANUAL-Regler hat keine Funktion, wenn der DEPTH- Regler ganz nach rechts geregelt ist.

  • Seite 6: Die Anschlüsse

    Die Anschlüsse AC-Adapter (PSA-Serie: zusätzliches Zubehör) E-Gitarre OUT 9V DC/200mA Bass Gitarrenverstärker Bassverstärker Verkabeln Sie für den Mono-Betrieb nur die OUTPUT A (MONO)-Buchse. * Der BASS IN-Anschluss ist de-aktiviert, wenn die GUITAR IN-Buchse verkabelt ist.
  • Seite 7 Die Anschlüsse * Wenn Sie einen Stecker in die GUITAR IN- oder BASS IN-Buchse stecken, wird das Gerät automatisch eingeschaltet. * Der Einsatz eines AC-Adapters wird empfohlen, da der Strombedarf des Geräts relativ hoch ist. * Wenn Sie Batterien verwenden möchten, verwenden Sie Alkaline-Batterien. * Schnurlose Telefone und Funktelefone können, sobald Sie in der Nähe des Instruments betrieben werden, Störgeräusche hervorrufen.

  • Seite 8: Bedienung Des Pedals

    Bedienung des Pedals * Im MOMENTARY-Modus erlischt die CHECK-Anzeige und der Effekt ist ausgeschaltet. Sobald Sie das Pedal gedrückt halten, ist der Effekt eingeschaltet. Sie können dann folgende Einstellungen vornehmen. 3. Stellen Sie das Flanging-Tempo mit dem RATE-Regler ein. 4. Stellen Sie die Schwingungs-Intensität mit dem DEPTH-Regler ein.
  • Seite 9 Einstellen des RATE-Werts (Eingabe des Tempos über das Pedal) Tempoeingabe bei eingeschaltetem Effekt (die CHECK-Anzeige leuchtet rot) * Das Tempo (RATE) lässt sich in einem Bereich von 0.1–18 Sekunden einstellen. erloschen blinkt abwechselnd rot und grün CHECK-Anzeige Flanger-Effekte Pedal für mindestens zwei für mindestens zwei Drücken Sie das BF-3 Pedal 3x im gewünschten Sekunden gedrückt...
  • Seite 10 Bedienung des Pedals Tempoeingabe bei ausgeschaltetem Effekt (die CHECK-Anzeige ist erloschen) * Das Tempo (RATE) lässt sich in einem Bereich von 0.1–18 Sekunden einstellen. erloschen blinkt abwechselnd rot und grün CHECK-Anzeige Flanger-Effekte Pedal für mindestens zwei für mindestens zwei Drücken Sie das BF-3 Pedal 3x im gewünschten Sekunden gedrückt Sekunden gedrückt Tempo.
  • Seite 11 Bedienung des Pedals Das Verhältnis zwischen Flanger- und Gate-Effekt * Der Gate-Effekt schaltet sich innerhalb einer Flanger-Periode 32x ein und aus. * Möchten Sie den Gate-Effekt auf 1/8-Notenwerte setzen, drücken Sie das Pedal am Beginn des fünften Taktes eines Songs, zu dem der Effekt synchronisiert werden soll.

  • Seite 12: Der Sleep-Modus

    Der Sleep-Modus Wenn der BF-3 über einen Zeitraum von 10 Stunden nicht Bei Nutzung eines AC-Adapters bedient wurde bzw. kein Eingangssignal erkannt hat, wird Verbinden Sie den AC-Adapter mit der AC Adaptor- der „Sleep“-Modus (Stromspar-Modus) aktiviert und nur Buchse. Die CHECK-Anzeige beginnt zu blinken. noch das Bypass-Signal ausgegeben.
  • Seite 13 Der Sleep-Modus Einschalten des Sleep-Modus (Voreinstellung) 3. Lassen Sie das Pedal wieder los, um den Vorgang abzuschließen. 1. Führen Sie den gleichen Bedienvorgang aus, der * Auch bei aktiviertem Sleep-Modus wird Spannung von der unter „Ausschalten des Sleep-Modus“ beschrieben Batterie gezogen. Um die Batterie zu schonen, ziehen Sie ist.

  • Seite 14: Austauschen Der Batterie

    Austauschen der Batterie * Verwenden Sie vorzugsweise einen AC-Adapter für die 1. Drücken Sie das Pedal nach unten und lösen Sie die Stromversorgung. Wenn Sie Batterien benutzen möchten, Rändelschraube. Klappen Sie dann den Pedaldeckel verwenden Sie Alkaline-Batterien. nach oben. * Sie müssen dafür die Schraube nicht vollständig heraus drehen.

  • Seite 15: Einstellungs-Beispiele

    Einstellungs-Beispiele für Gitarre Standard Flanger Stereo Flanger (Stereo Out) Ultra Flanger Rotary Flanger (Stereo Out)
  • Seite 16 Austauschen der Batterie für Gitarre Gate Flanger Tremolo Flanger Chorus Sound Fixed Flanging...
  • Seite 17 Austauschen der Batterie für Bass-Gitarre Strong Flanging Vibrato Sound Deep Flanger Slicer Sound...

  • Seite 18: Technische Daten

    Technische Daten BOSS BF-3: Flanger Beigefügtes Zubehör Bedienungsanleitung, Informationsblatt Nominaler -20 dBu („SICHERHEITSHINWEISE”, „WICHTIGE Eingangspegel HINWEISE” und „Information”), Eingangsimpedanz 1 MΩ Trockenbatterie /9 V-Typ (6F22) Nominaler -20 dBu Zusätzliches Zubehör AC-Adapter PSA-100 Ausgangspegel * 0 dBu = 0.775 Vrms Ausgangsimpedanz 1 kΩ...
