9. Drücken Sie auf der gegenüberliegenden Seite die Ziernägel wieder in die Löcher der abmontierten
Türhalterungen, oben und unten. [Zeichnung 6
Ziernägel / decorative nails
Rundkopfschrauben M5 mit Innensechskant / screws M5 six angle
dreher 5mm / M5 six angle screwdriver
Türhalterung oben / upper door hinge
27. Anbringen des Handgriffes:
Benötigte Werkzeuge: Kreuzschlitzschraubendreher PZ 2 (Pozidriv)
Eine zweite Person zum Halten des Griffes ist von Vorteil, dann kann der andere schrauben
und die Türdichtung fernhalten, damit diese bei der Montage nicht beschädigt wird.
Bedienungsanleitung Dry-Aging Reifeschränke Modelle DA
Messer / knife
1. Griff dem Gerät entnehmen und die 4 Schrauben 4*35 aus dem
Zubehörbeutel.
2. Tür öffnen, Türdichtung zur Türaußenkante drücken und die Schrauben
durch die Bohrung jeweils einführen.
3. Griff auf die Schrauben von der Außenseite aufsetzen und dabei ent-
sprechend ausrichten.
4. Schrauben mit dem Kreuzschlitzschraubenzieher PZ 2 einschrauben,
festziehen.
5. Sitz der Türdichtung prüfen, eventuell nachrichten.
]
Fallschutzvorrichtung / Drop proof device
Türschaftkern oben oder unten / door spindle core
Türhalterung unten / lower door hinge
OÜHE04-19/1.V.NK11-19/3.V.IH04-2020
DE - Original
Seite 17/27

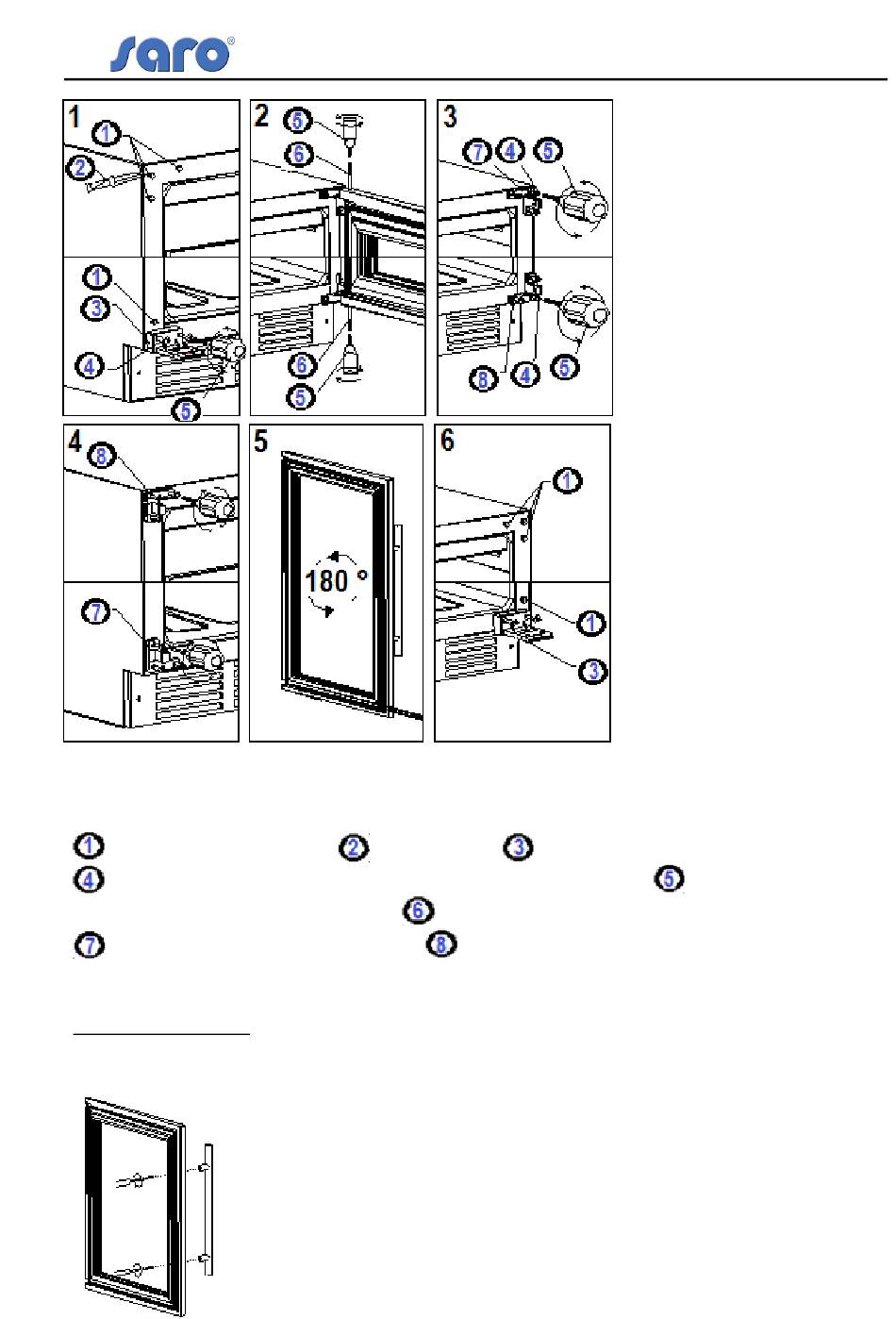

5. Mit einem Kreuzschlitz-
schraubendreher PH 2 mon-
tieren Sie nun das Türmagnet
unten an der Tür ab (2 Schrau-
ben) und schrauben es an der
gegenüberliegenden Seite, also
oben an der Tür, wieder an.
6. Die obere und untere Tür-
Halterung (7) (8) am Rahmen
des Gerätes mit einem Sechs-
kant-Schraubendreher für M5
innen (5) entfernen,
dann wieder auf der gegenüber-
liegenden Seite montieren:
nun (8) nach oben und (7) nach
unten.
[Zeichnung 3 und 4]
7. Drehen Sie die Tür ge-
meinsam um 180 Grad,
[Zeichnung 5]
passen Sie diese in die Tür-
halterungen (7) (8) ein und
schrauben den Türschaftkern
(6) oben und unten mit dem
Sechskant-Schraubendreher für
M5 innen (5) wieder ein.
8. Montieren Sie nun auf der
gegenüberliegenden Seite
wieder die Fallschutzvor-
richtung mit dem Sechskant-
Schraubendreher für M5 unten
an. [Zeichung 6 unten]
Sechskant-Schrauben-
