2.2.4

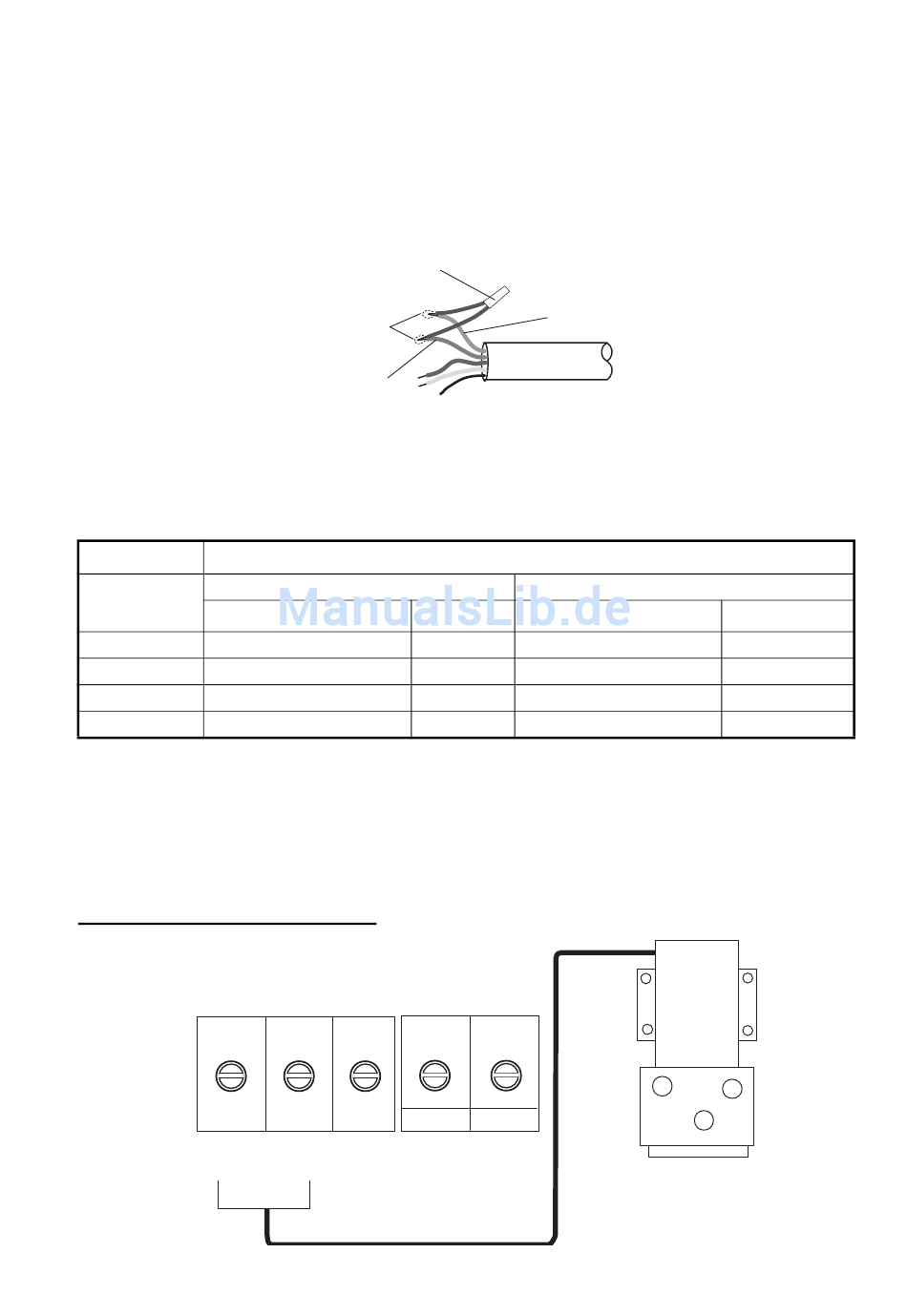

Terminierung des NMEA2000-Anschlusses

Wenn die Terminierung des NMEA2000-Anschlussen im NAVpilot erforderlich ist,
schließen Sie den Widerstandsbausatz (als Installationsmaterial mitgeliefert) an das
NMEA2000-Kabel in der Prozessoreinheit an.
Verdrillen Sie die Ader des Widerstandsbausatzes mit dem NMEA2000-Kabel und
verlöten Sie sie wie unten gezeigt.
2.2.5

Netzkabel und Motorkabel

Zur Auswahl von Netz- und Motorkabel vgl. die nachfolgende Tabelle. Verbinden Sie das
Netzkabel mit einem für den Motor geeigneten Trennschalter.
Kabellänge
12 V Gleichspannung
Adernquerschnitt (mm
bis 3 m 2.5
bis 6 m 4
bis 10 m 6
bis 16 m 10
• Die Dicke der Kabel variiert je nach der Nennstromstärke des Motors. Die Tabelle zeigt
die Daten für einen 25 A-Motor.
• Verwenden Sie einadrige oder verseilte Kabel. (Bei verseilten Kabeln beträgt die
Höchstzahl an Adern sieben).
• Verdrillen Sie die Adern nicht, um zu verhindern, dass sie sich lösen.

Anschluss einer Umkehrpumpe

MOTOR A+ MOTOR B- GND
SOL A
Widerstandsbausatz.
(Typ: 120 OHM-1007#24-L50)
Verdrillen
und Löten
Blau
) AWG
2
12
10
8
6
TB2
SPANNUNGS-
SOL B
VERSORGUNG +
Weiß
NMEA2000-Kabel
Motorspannung
24 V Gleichspannung
Adernquerschnitt (mm
2.5
2.5
4
6
TB1
SPANNUNGS-
VERSORGUNG -
2. ANSCHLÜSSE
AWG
2
)
12
12
10
8
Umkehrpumpe
2-5
