2. ANSCHLÜSSE
2.2

Prozessoreinheit

Alle Einheiten/Geräte werden an die Prozessoreinheit angeschlossen. Entfernen Sie zum
direkten Anschluss des FAP-7021 und des FAP-6112 an die Prozessoreinheit die
Anschlüsse am Ende der Kabel.
2.2.1 Anschlüsse in der Prozessoreinheit

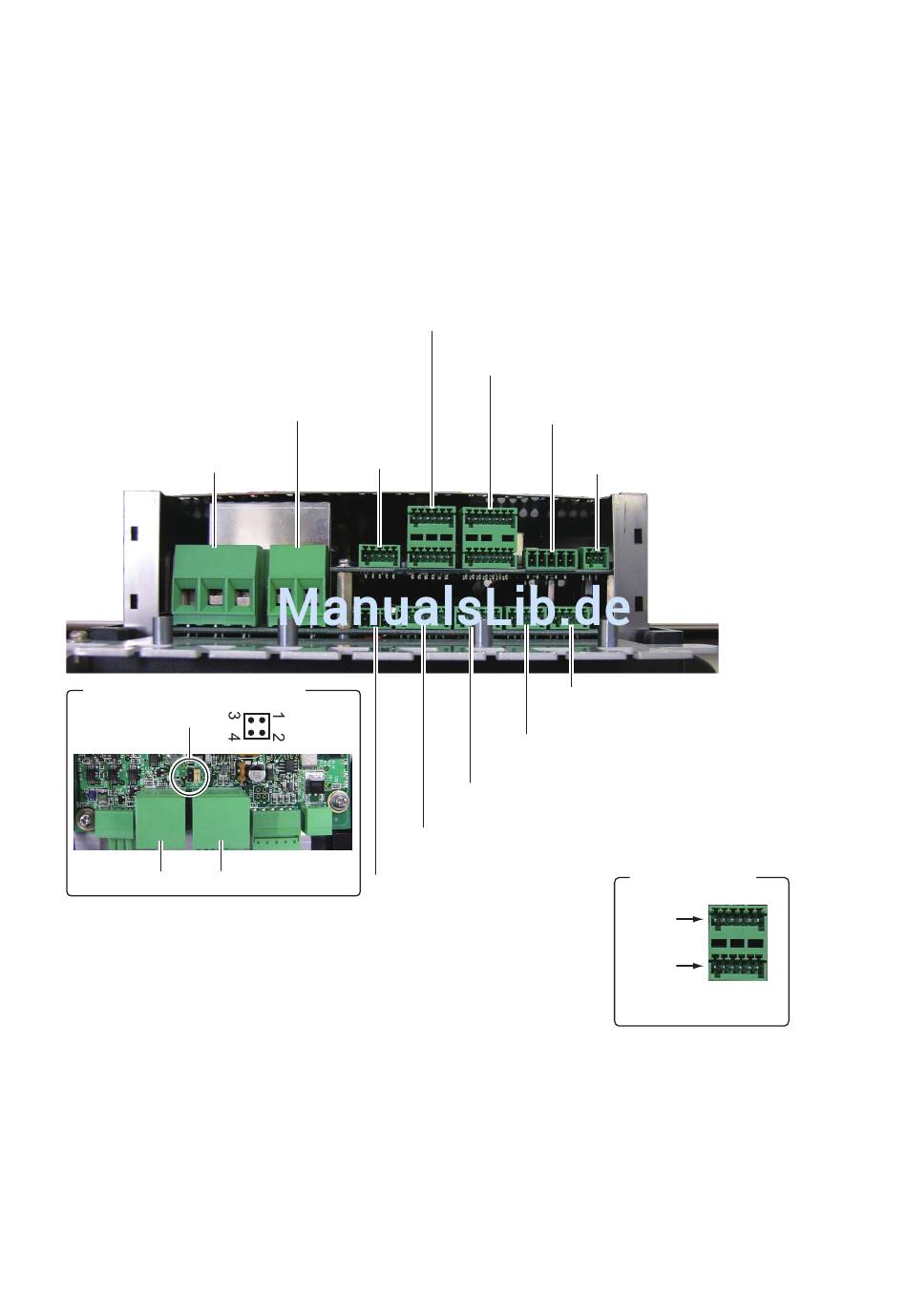

Die Pins sind von links nach rechts aufsteigend "nummeriert". Für Einzelheiten vgl. die
Einfügung in der nachfolgenden Abbildung.
TB2
(Motor/
Magnet)
Ort des Jumperblocks J104
J104
TB13 TB8
2-2
TB13
(Fernbedienung 1 und 2)
TB1
(Netz)
TB10
(RRU*)
+ -
TB4
(GENERAL OUT (Externer Summer usw.))
TB3
(Bypassclutch)
TB8
(Bediengerät A und B)
TB11
(CAN-Bus-Gerät)
TB12
(CAN-Bus-Stromversorgung)
TB7
(NMEA 0183 Nav.-Gerät)
TB6
(NMEA 0183 Nav.-Gerät)
TB5
(GENERAL IN (Ereignisschalter usw.))
Pin-Anordnung
Pin-Nr.
1 - 6
Pin-Nr.
7 - 12
* Ruderreferenzeinheit
(Beispiel: TB13)
