1. INSTALLATION
Gummiring

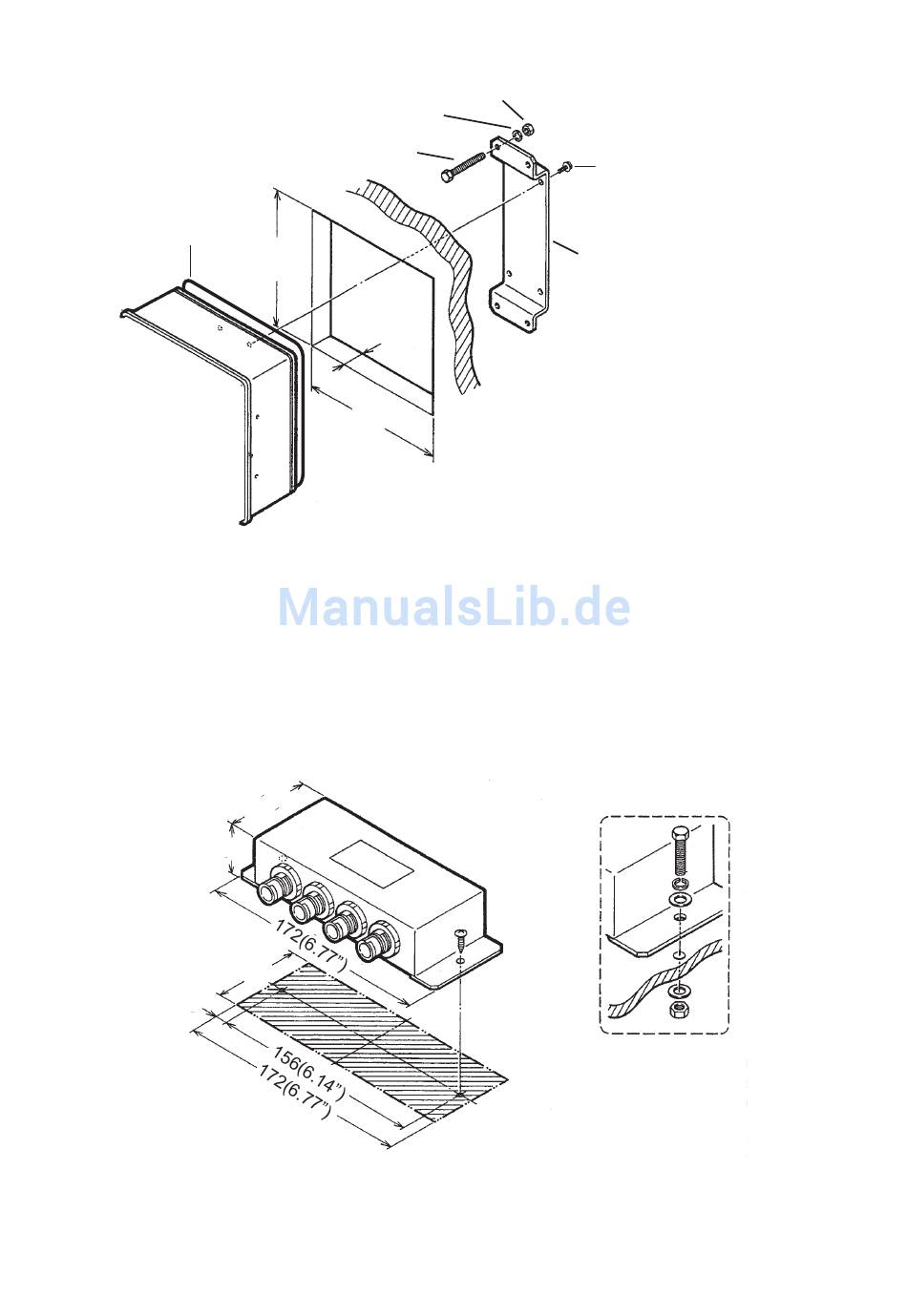

Bündige Montage des FAP-6221 mit dem Montagekit OP64-5
1.5
Verteiler FAP-6800 (optional)
Verbinden Sie die drei Non-Follow Up-Fernbedienungen mithilfe des Verteilers mit der
Prozessoreinheit. Befestigen Sie das Gerät mit Holzschrauben am Montageort.
Zur Verstärkung Muttern, Bolzen und Unterlegscheiben (nicht im Lieferumfang enthalten)
anstelle von Holzschrauben verwenden.
60(2.36")
37(1.46")
60(2.36")
8(0.3")
1-12
Sechskantmutter
Federscheibe
Sechskantschraube
135
(5,3")
MAX. 25 (0,98")
135
(5,3")
Flachkopfschraube
M3x20 (nicht im
Lieferumfang
enthalten)
Befestigungsblech
