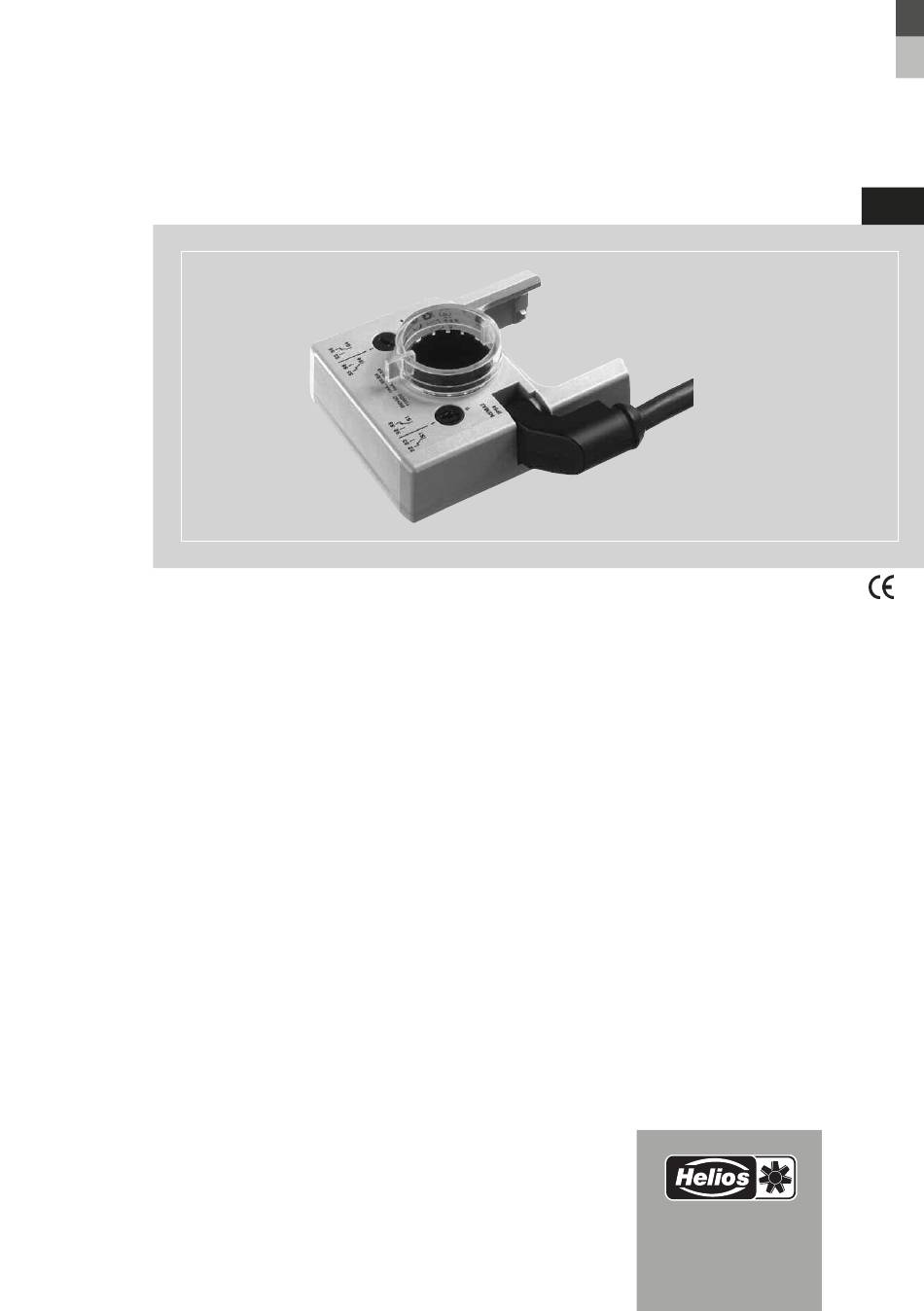

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 85 837.001 Hilfsschalter STM 2P mit zwei einstellbaren Schaltpunkten...
- Seite 3 • Alle anlagenbezogenen Sicherheitsvorschriften sind einzuhalten! Gegebenenfalls müssen weitere länderspezifische Vorschriften ein- gehalten werden! • Der Hilfsschalter STM 2P kann von Kindern ab 8 Jahren und dar über sowie von Personen mit verringerten physischen, sensori- schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich...
- Seite 4 Transport, unsachgemäßer Einlagerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der Gewährleistung. 1.7 Einsatzbereich – Anwendung Der Hilfsschalter Baustein STM 2P wird in Verbindung mit dem Klappen-Stellmotor (STM...) eingesetzt. Zwei einstellbare Mikro-Schalter signalisieren die Stellungs- Position. Die einstellbaren Winkelstellungen sind beliebig.
-
Seite 5: Montage
Hierzu auch die Montage- und Betriebsvorschrift für STM 10.. beachten! HINWEIS Montage: Zur Montage den Stellring vom Klappen-Stellmotor abziehen. Den Hilfsschalter STM 2P auf den Klemmblock aufstecken (Pos.˜) und gleichzeitig die Raststege in die gekennzeichnete Nut am Gehäuse führen (Pos.™). Anschließend ganz nach unten drücken bis der Hilfsschalter einra- stet. - Seite 6 Montage- und Betriebsvorschrift Hilfsschalter STM 2P 3.0 Technische Daten KAPITEL 3 TECH. DATEN Schutzart IP 54 ABMESSUNGEN Schutzklasse El. Daten Schaltkontakt zu 250 VAC, 1 mA bis 3 A (0,5 induktiv) (µ-Schalter) El. Daten Schaltkontakt auf 250 VAC, 1 mA bis 3 A (0,5 induktiv) (µ-Schalter)
- Seite 7 Es sind die in Kapitel 1, Punkt 1.2 aufgeführten Sicherheitshinweise zu beachten! INSTANDHALTUNG – Bei bestimmungsgemäßem Betrieb sind die Hilfschalter STM 2P wartungsfrei. – Sollten Beschädigungen auftreten, darf der STM 2P nicht weiter betrieben werden und muss ersetzt werden! 4.1 Hinweise – Störungsursachen Es sind die in Kapitel 1, Punkt 1.2 aufgeführten Sicherheitshinweise zu beachten!
- Seite 8 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
