Helios DS2/2 Montage- Und Betriebsvorschrift

Drehzahlumschalter DS2/2
MONTAGE- UND BETRIEBS-
VORSCHRIFT NR. 86416
Zur Sicherstellung einer einwandfreien
Funktion und zur eigenen Sicherheit
sind alle nachstehenden Vorschriften
genau zu beachten.
EMPFANG
Die Sendung sofort bei Anlieferung auf
Beschädigungen prüfen. Falls Schäden
vorliegen, umgehend schriftliche Scha-
densmeldung veranlassen. Diese muss
vom Frachtführer des Transportunter-
nehmens unterzeichnet werden. Bei
nicht fristgerechter Reklamation gehen
evtl. Ansprüche verloren.
EINLAGERUNG
Bei Einlagerung über längeren Zeitraum
ist folgendes zu beachten: Der Lagerort
muss erschütterungsfrei, wasserge-
schützt und frei von Temperatur-
schwankungen sein. Schäden, deren
Ursache in unsachgemäßem Transport,
Einlagerung oder Inbetriebnahme lie-
gen, sind nachweisbar und unterliegen
nicht der Gewährleistung.
SICHERHEIT
Bei Einbau sind die gültigen Arbeits-
schutz- und Unfallverhütungsvorschrif-
ten zu beachten.
EINSATZBEREICH
Der Drehzahlumschalter „ DS2/2" für
Auf- und Unterputzmontage ist für eine
Drehzahlumschaltung der entsprechen-
den Wechselstrommotoren geeignet.

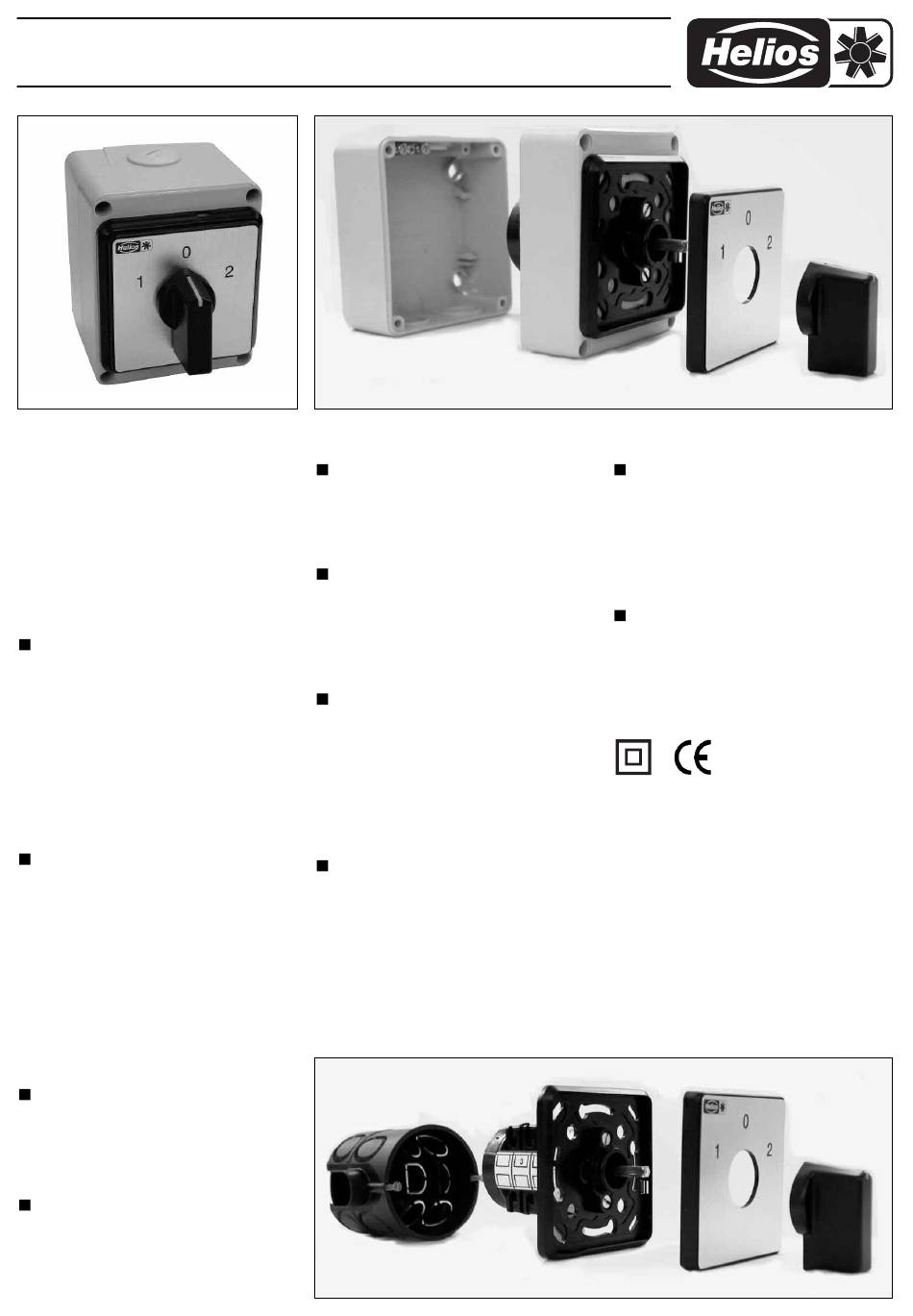

Aufputz-Montage
ELEKTRISCHER ANSCHUSS
Der Drehzahlumschalter ist entspre-
chend dem Schaltschema des einge-
setzten Ventilators anzuschließen.
MONTAGE
Je nach Montageart – Auf- oder Unter-
putz – ist darauf zu achten, dass die
entsprechend nicht benötigten Teile
entfernt werden (vgl. Abbildungen).
TECHNISCHE DATEN
Spannung 400 V~, 50/60 Hz
Belastbarkeit
Umgebungstemp.
Schutzart
IP 30 (Unterputz)
ZUBEHÖR
Der Gebrauch von Zubehörteilen, die
nicht von Helios empfohlen oder ange-
boten werden, ist nicht statthaft. Even-
tuell auftretende Schäden unterliegen
nicht der Gewährleistung.
Unterputz-Montage
GARANTIE
Wenn die vorausgehenden Ausführun-
gen nicht beachtet werden, entfällt un-
sere Gewährleistung und Behandlung
auf Kulanz. Gleiches gilt für abgeleitete
Haftungsansprüche an den Hersteller.
VORSCHRIFTEN / RICHTLINIEN
Bei ordnungsgemäßer Installation und
bestimmungsgemäßem Betrieb ent-
spricht das Gerät den zum Zeitpunkt
seiner Herstellung gültigen Vorschriften
und Richtlinien.
AC 3, 5,5 kW
12 A induktiv
40 °C
IP 54 (Aufputz)
