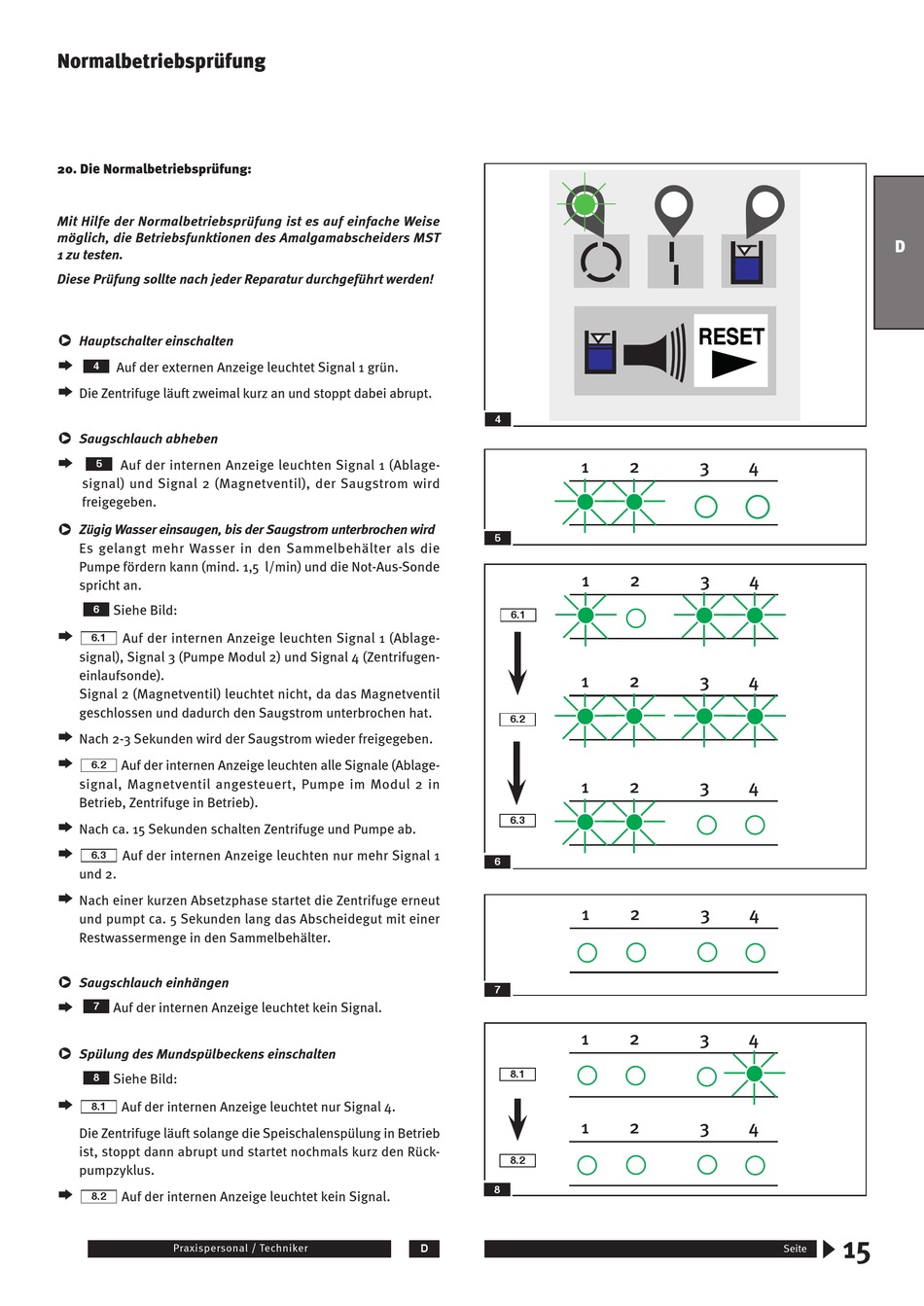

Die Normalbetriebsprüfung - Metasys MULTI SYSTEM TYP 1 Einbau, Betrieb Und Wartung

Normalbetriebsprüfung
20. Die Normalbetriebsprüfung:
Mit Hilfe der Normalbetriebsprüfung ist es auf einfache Weise
möglich, die Betriebsfunktionen des Amalgamabscheiders MST
1 zu testen.
Diese Prüfung sollte nach jeder Reparatur durchgeführt werden!
Hauptschalter einschalten
q
† Auf der externen Anzeige leuchtet Signal 1 grün.
4
† Die Zentrifuge läuft zweimal kurz an und stoppt dabei abrupt.
Saugschlauch abheben
q
† Auf der internen Anzeige leuchten Signal 1 (Ablage-
5
signal) und Signal 2 (Magnetventil), der Saugstrom wird
freigegeben.
Zügig Wasser einsaugen, bis der Saugstrom unterbrochen wird
q
Es gelangt mehr Wasser in den Sammelbehälter als die
Pumpe fördern kann (mind. 1,5 l/min) und die Not-Aus-Sonde
spricht an.
Siehe Bild:
6
† Auf der internen Anzeige leuchten Signal 1 (Ablage-
6.1
signal), Signal 3 (Pumpe Modul 2) und Signal 4 (Zentrifugen-
einlaufsonde).
Signal 2 (Magnetventil) leuchtet nicht, da das Magnetventil
geschlossen und dadurch den Saugstrom unterbrochen hat.
† Nach 2-3 Sekunden wird der Saugstrom wieder freigegeben.
† Auf der internen Anzeige leuchten alle Signale (Ablage-
6.2
signal, Magnetventil angesteuert, Pumpe im Modul 2 in
Betrieb, Zentrifuge in Betrieb).
† Nach ca. 15 Sekunden schalten Zentrifuge und Pumpe ab.
† Auf der internen Anzeige leuchten nur mehr Signal 1
6.3
und 2.
† Nach einer kurzen Absetzphase startet die Zentrifuge erneut
und pumpt ca. 5 Sekunden lang das Abscheidegut mit einer
Restwassermenge in den Sammelbehälter.
Saugschlauch einhängen
q
Auf der internen Anzeige leuchtet kein Signal.
† 7
Spülung des Mundspülbeckens einschalten
q
Siehe Bild:
8
† Auf der internen Anzeige leuchtet nur Signal 4.
8.1
Die Zentrifuge läuft solange die Speischalenspülung in Betrieb
ist, stoppt dann abrupt und startet nochmals kurz den Rück-
pumpzyklus.
†
Auf der internen Anzeige leuchtet kein Signal.
8.2
Praxispersonal / Techniker
4
1
5
1
6.1
1
6.2
1
6.3
6
1
7
1
8.1
1
8.2
8
D
RESET
2 3 4
2 3 4
2 3 4
2 3 4
2 3 4
2 3 4
2 3 4
Seite
D
15
