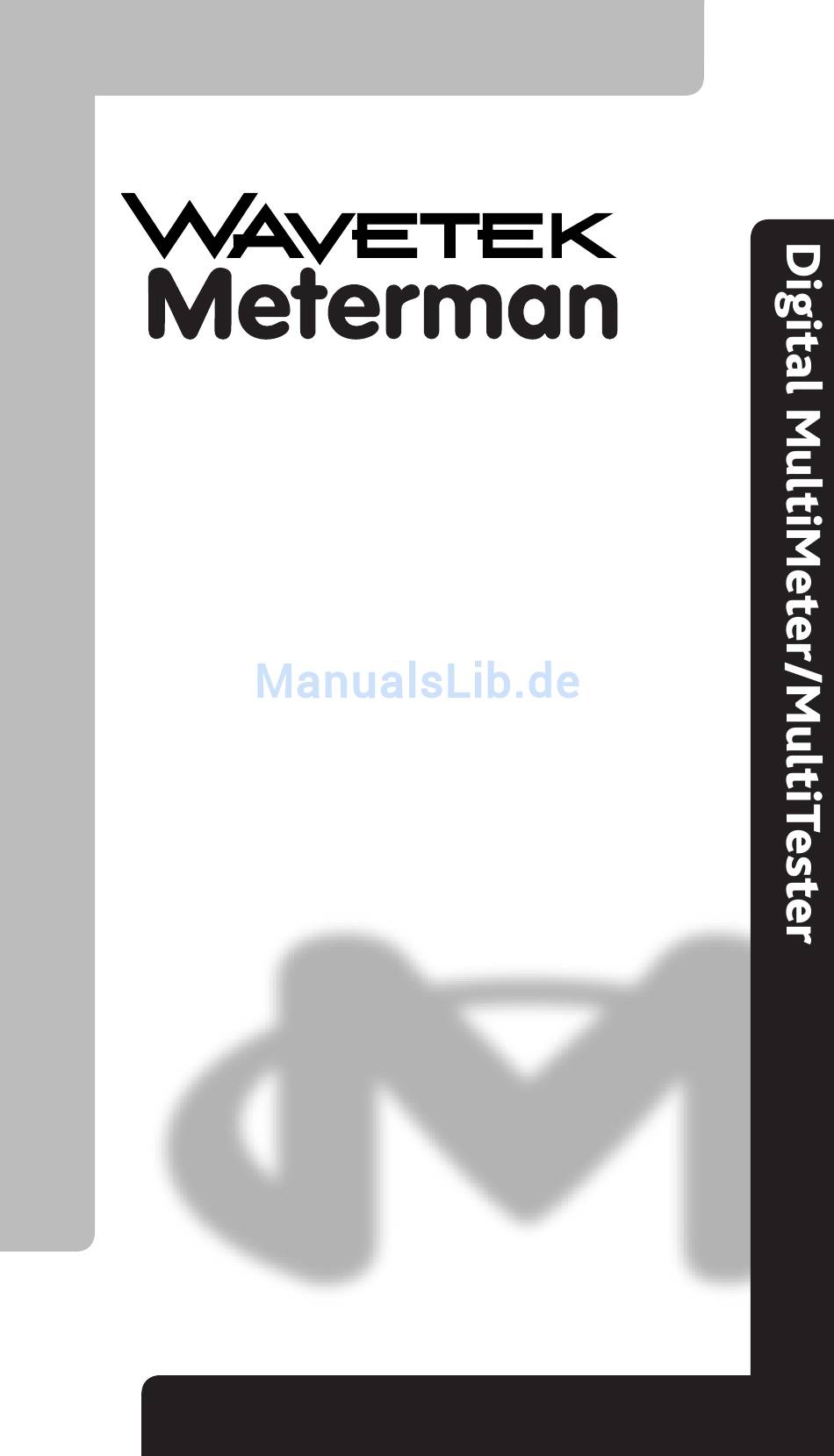

- Seite 1 ¤ Operator’s Manual Model AC38 Digital Multimeter • Bedienungsanleitung • Manual de Instrucciones • Manuel d’Utilisation...
- Seite 2 (1) year peri- od. Wavetek Meterman shall not be liable for loss of use of the multimeter or other incidental or consequential damages, expenses, or economical loss or for any claim or claims for such damage, expenses or economical loss.
- Seite 3 Safety Information ..........2 CONTENTS Instrument Familiarization........4 Measurement Procedures ........7 Specifications ............. 9 Troubleshooting and Repair ......13 D • Inhalt Sicherheitsinformationen ........2 Vorstellung des Gerätes ........6 Meßprozeduren ..........7 Spezifikationen ..........10 Fehlersuche und Reparatur ......13 E •...
-
Seite 4: Warnings And Precautions
WARNINGS AND PRECAUTIONS I This instrument is EN61010-1 certified for Installation Category II. It is recommended for use with local level power distribution, appliances, portable equipment, etc, where only smaller transient overvoltages may occur, and not for primary supply lines, overhead lines and cable systems. I Do not exceed the maximum overload limits per function (see specifications) nor the limits marked on the instrument itself. - Seite 5 Umtausch. E • Introducción El AC38 es un medidor digital de pinza, de tamaño de bolsillo, con selección automática de escala , que mide corriente CA hasta 400 A, tensión CA hasta 750 V, y continuidad. La función Data Hold permite mantener la lectura de una...
-
Seite 6: Instrument Familiarization
medida para visualizarla posteriormente. Desembalaje e inspección: El embalaje debe contener el multímetro de pinza, un estuche de transporte, un juego de puntas (una negra y otra roja), dos pilas de botón de 1.5 V (instaladas) y este manual. Si falta algún componente u observa daños, devuelva el conjunto al lugar donde lo adquirió... - Seite 7 ➀ ➁ ➄ AC38 D HOLD ➂ ➃ 0 I – 400 0 I – 750 Ω 0 – 200 ➅ 750V 400A ➆ – 5 –...
-
Seite 8: Measuring Procedures
Durchgangstest mit COM Eingang und rotes mit “+” Eingang verbinden. E • Familiarización con el instrumento: 1) Pinza del transformador: Diseñada para captar la corriente alterna que fluye por el hilo. 2) Palanca de apertura de la pinza: Presione sobre esta palanca para abrir la pinza del transformador. -
Seite 9: Continuity Measurement
Continuity Measurement ❶ Set the slide switch to position. ❷ Connect black lead to COM terminal and red lead to “+” terminal. ❸ Make sure that power to circuit under test is off. Connect test leads to circuit. ❹ Buzzer sounds if resistance is less than 300Ω. Data Hold When measuring in tight locations or dimly lit areas, you can push the Data Hold button to “freeze”... - Seite 10 Medida de Continuidad ❶ Ponga el conmutador deslizante en la posición . ❷ Conecte la punta de prueba negra al terminal “COM”, y la roja al terminal “+“. ❸ Asegúrese de que el circuito sometido a prueba no tiene alimentación. Conecte las puntas de prueba al circuito.
- Seite 11 Power Requirement: two 1.5V button type batteries (LR44) Battery Life: Alkaline 200 hours. Maximum Jaw Opening: 23mm (0.9”) Maximum Conductor Size: 23mm (0.9”) diameter Size (WxLxH): 43x175x29mm (1.7”x6.9”x1.14”); Weight: 200gms (incl. batteries) Accessories: Test leads, batteries, manual and carrying case. Electrical Specifications Accuracy is ±(%reading + nbr digits) at 23 °C ±5 °C, <80% R.H.
- Seite 12 Max. Kabeldurchmesser: 23mm. Abmessungen (BxLxH): 43x175x29mm; Gewicht: 200g (mit Batterie) Zubehör: Meßkabel, Batterien, Anleitung und Tragetasche. Elektrische Spezifikationen Genauigkeit ist ±(%Ablesung + Anz. Digits) bei 23 °C ±5 °C, <80% R.F. Wechselspannung (Automatische Bereichswahl) Bereiche: 200V/750V Auflösung: 0.1V Genauigkeit (40Hz - 500Hz): ±(1.2% rdg +5dgt) AC Umsetzung: Mittelwertbildend, Effektivwert-Anzeige (Sinuswelle) Eingangsimpedanz: 10MΩ...
- Seite 13 Dimensiones (An x Al x Pr): 43x175x29mm; Peso: 200 g, pila incluida. Accesorios: Puntas de prueba, pilas, manual de instrucciones y estuche de transporte. Especificaciones Eléctricas Precisión: ±(% de lectura + no de dígitos), a 23 ±5 ºC, H.R. <80% Tensión CA (Escala automática) Escalas: 200V, 750V Resolución: 0.1V...
- Seite 14 Dimensions (PxLxH): 43x175x29mm ; Poids: 200g (avec pile) Accessoires: Cordons de test, piles, manuel et sacoche. Spécifications Electriques La précison est ±(%lecture + nbr digits) à 23 °C ±5 °C, <80% H.R. Tension Alternative (Sélection Automatique) Gammes: 200V, 750V Résolution: 0.1V Précision (40Hz - 500Hz): ±(1.2% rdg +5dgt) Conversion CA: mesure de valeur moyenne, indication de valeur efficace (sinusoïdale)
-
Seite 15: Battery Replacement
(tension et continuité). A part le remplacement de la pile, toute réparation ne doit être effectuée que par un centre de services agréé par Wavetek. Le boîtier peut être nettoyé avec une savonnée douce. Laissez secher com- plètement avant utilisation. - Seite 16 Wavetek Meterman or to the spe- cific service center. For minimum turn-around time on out-of-warranty repairs...
- Seite 17 Tel: int + 44-1603-404824 Fax: 425-446-6390 Fax: (905) 890-6866 Fax: int + 44-1603-482409 The instrument will be returned with the transportation charges paid by Wavetek Meterman. D • Reparatur Lesen Sie die Gewährl ei stung bevor Sie eine Reparat ur unter oder außer- halb Gewährleistung anfragen.
- Seite 18 Wavetek Meterman o del Centro de Servicio específico. El multímetro se enviará a portes pagados a una de las siguientes direcciones, o al Centro de Servicio que le hayan indicado: en EE.UU.
- Seite 19 – 17 –...
- Seite 20 Tel: (877) 596-2680 Manual Part Number 1566300 Fax: (425) 446-6390 Information contained in this Canadian Service Center manual is proprietary to Wavetek Meterman and is provided solely Wavetek Meterman for instrument operation and 400 Britannia Rd. E.Unit #1 maintenance. The information...
