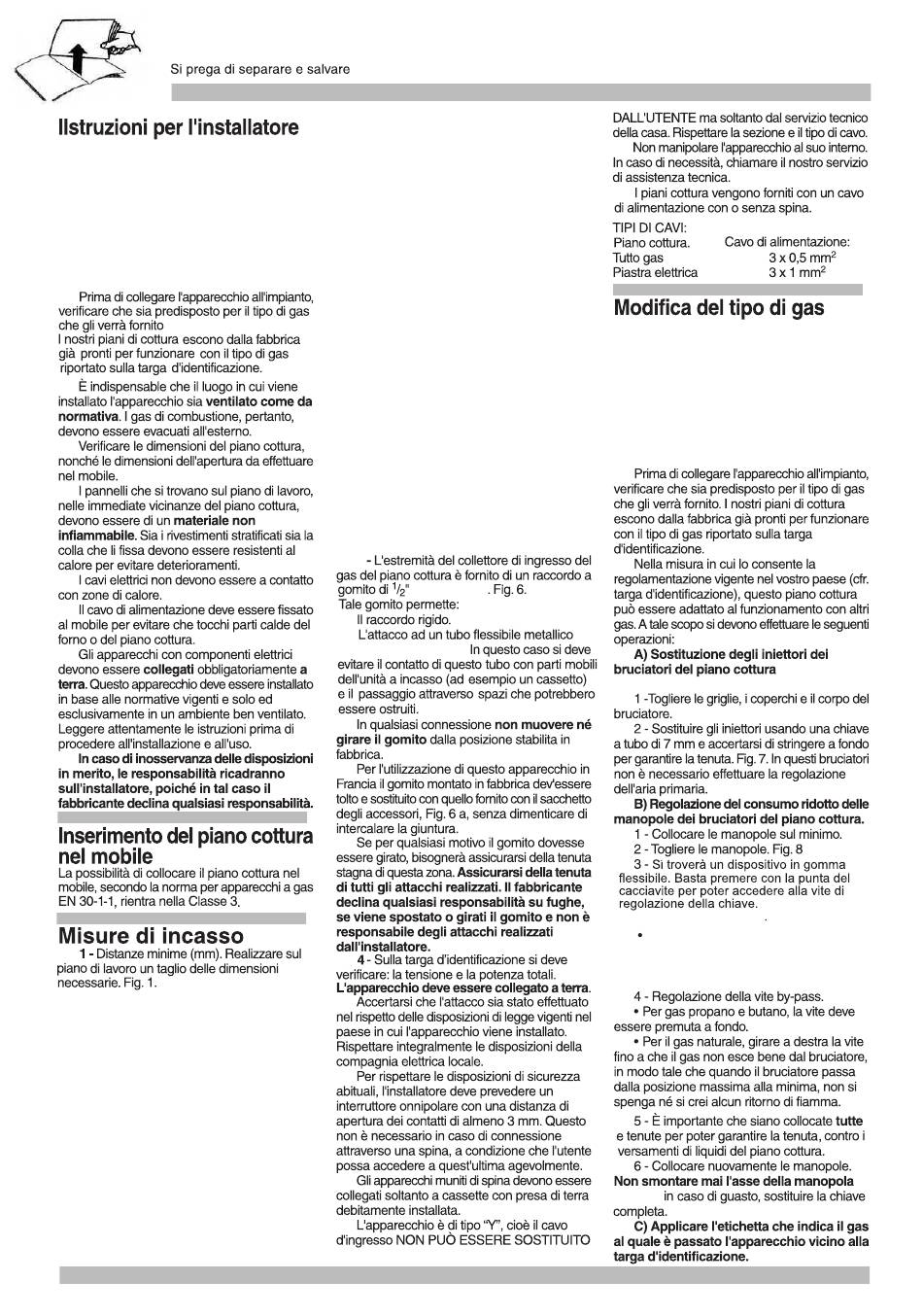

(consultare la tabella I).
Per l'installazione su un forno, verificare
che quest'ultimo abbia una ventilazione forzata
e controllare le dimensioni confrontandole con
con il manuale di montaggio.
Centrare il piano cottura nel suo vano
cieco d'incasso nel mobile.
2- Le fibre di legno utilizzate per la
fabbricazione dei mobili del piano cottura,
poichè entrano a contatto con l'umidità, si
gonfiano con relativa rapidità. è pertanto
opportuno stendere una colla speciale sulle
superfici di taglio, per
proteggerle dal vapore
o dalla condensa che potrebbe accumularsi
sotto il piano di lavoro del mobile da cucina.
A seconda dei modelli, i morsetti e la guarnizione
di tenuta (bordo inferiore del piano cottura)
possono essere stati già collocati in fabbrica;
in tal caso, non toglierli per nessun motivo.
La guarnizione garantisce l'impermeabilizzazione
di tutta la superficie di lavoro ed evita qualsiasi
infiltrazione.
Se non ne è provvisto di fabbrica, togliere le
griglie, i coperchi dei bruciatori ed i diffusori
dal piano cottura, situarlo in posizione inversa,
Fig 2, e collocarela giuntura autoadesiva
fornita con l'apparecchio sul bordo inferiore
del piano cottura, Fig 3a/3b/3c, togliere i
morsetti dalla busta degli accessori allegata
ed avvitare i punti inferiori preparati a questo
scopo,Fig 4 .
Dovrà, una volta incastrato il piano cottura,
il morsetto ed avvitarlo con forza come
girare
dalla Fig 5.
indicato
Se fosse necessario il suo smontaggio
svitare il morsetto e procedere nel modo
inverso.
3
(20,955 mm)
(L min. 1m - max. 3m).
Tutte le operazioni di installazione,
regolazione e adattamento a un diverso tipo
di gas devono essere effettuate da un tecnico
autorizzato, nel rispetto della normativa e
della legislazione applicabili, nonché delle
prescrizioni delle società locali di fornitura di
gas ed elettricità .
Per l'adattamento a un diverso tipo di gas, si
consiglia di rivolgersi al Servizio Tecnico.
Prima di effettuare qualsiasi operazione,
staccare l'alimentazione elettrica e chiudere
il gas dell'apparecchio.
(consultare la
tabella II)
Fig.9.
Non smontare mai la tenuta
Qualora, estraendo la manopola, si veda
il foro di regolazione del by-pass, Fig. 10,
inserire un cacciavite nell´orifizio, Fig. 10a; in
caso contrario, smontare la piastra esterna.
.
