Anschlüsse
5.2
Anschlüsse Rückseite

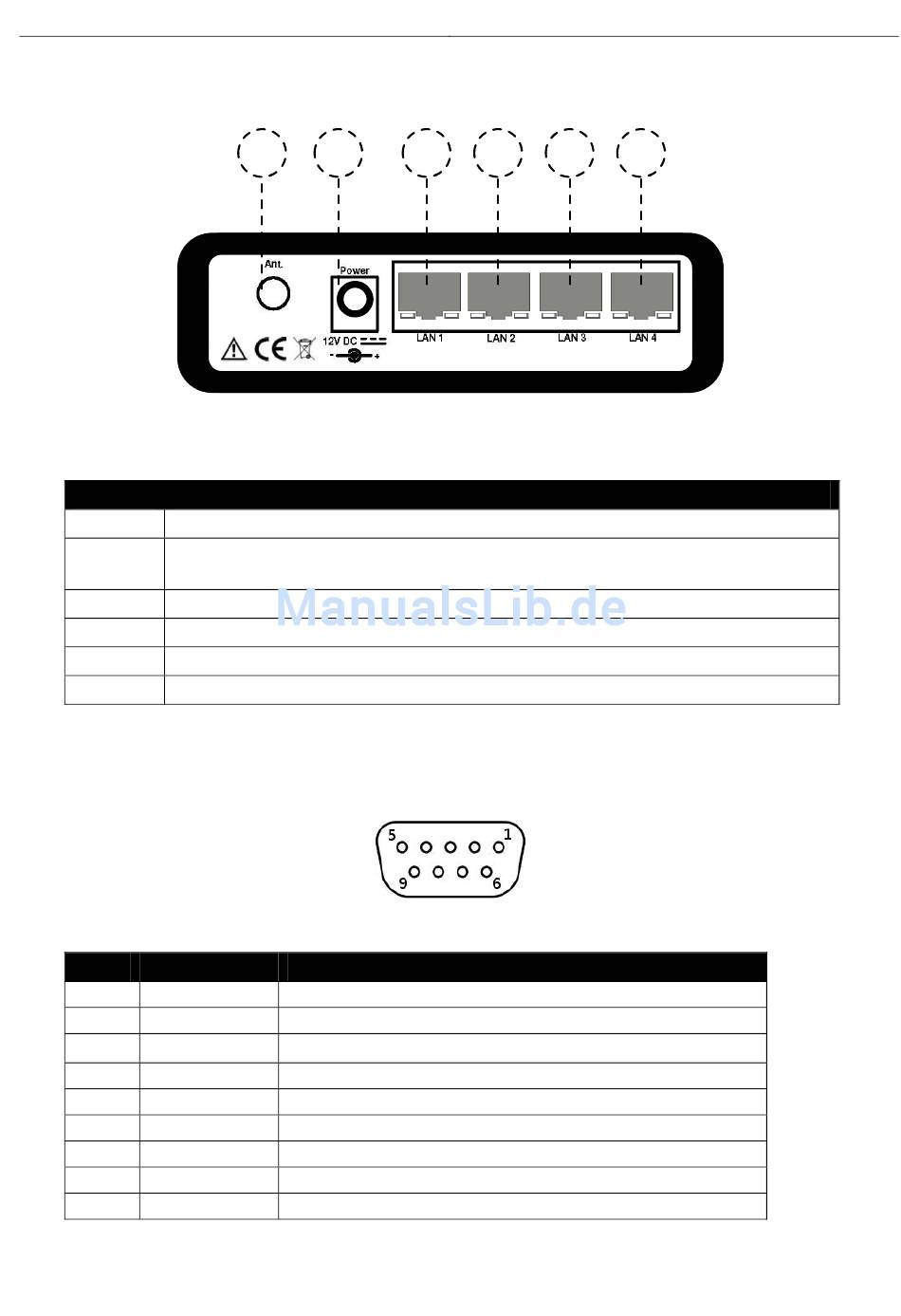

Abbildung 4: Anschlüsse auf der Geräterückseite
Position
Bezeichnung
1
GSM-Antennenanschluss (SMA-Buchse)
2
Anschluss für Spannungsversorgung (es darf nur das mitgelieferte Netzteil
verwendet werden)
3
Ethernet-Port 1 (RJ45, 10/100 BT)
4
Ethernet-Port 2 (RJ45, 10/100 BT)
5
Ethernet-Port 3 (RJ45, 10/100 BT)
6
Ethernet-Port 4 (RJ45, 10/100 BT)
Tabelle 9: Beschreibung der Anschlüsse auf der Geräterückseite
5.3
Anschlussbelegung der seriellen Schnittstelle
Abbildung 5: 9-polige D-Sub Buchse am Gerät
Pin
Belegung
1
DCD
2
RXD
3
TXD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
Tabelle 10: Beschreibung der Pin-Belegung der D-Sub Buchse
20
1
2
3
Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
4
5
6
MLR 2G
