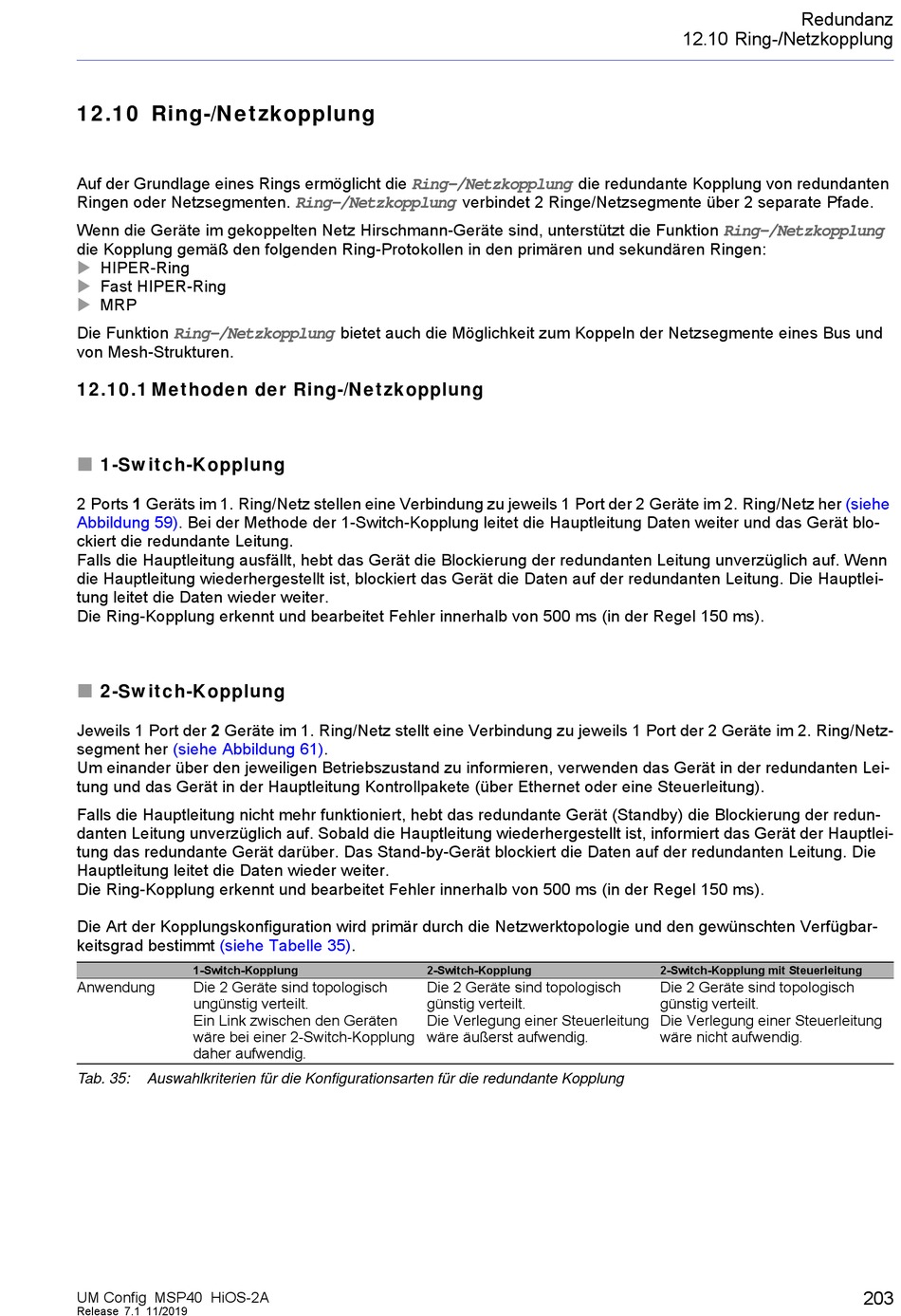

1 2 .1 0 Ring-/N e t zkopplung

Auf der Grundlage eines Rings ermöglicht die
Ringen oder Netzsegmenten.
Wenn die Geräte im gekoppelten Netz Hirschmann-Geräte sind, unterstützt die Funktion
die Kopplung gemäß den folgenden Ring-Protokollen in den primären und sekundären Ringen:

HIPER-Ring

Fast HIPER-Ring

MRP
Ring-/Netzkopplung
Die Funktion
von Mesh-Strukturen.
1 2 .1 0 .1 M e t hode n de r Ring-/N e t zk opplung

1 -Sw it c h-K opplung
2 Ports 1 Geräts im 1. Ring/Netz stellen eine Verbindung zu jeweils 1 Port der 2 Geräte im 2. Ring/Netz her
Abbildung 59). Bei der Methode der 1-Switch-Kopplung leitet die Hauptleitung Daten weiter und das Gerät blo-
ckiert die redundante Leitung.
Falls die Hauptleitung ausfällt, hebt das Gerät die Blockierung der redundanten Leitung unverzüglich auf. Wenn
die Hauptleitung wiederhergestellt ist, blockiert das Gerät die Daten auf der redundanten Leitung. Die Hauptlei-
tung leitet die Daten wieder weiter.
Die Ring-Kopplung erkennt und bearbeitet Fehler innerhalb von 500 ms (in der Regel 150 ms).

2 -Sw it c h-K opplung
Jeweils 1 Port der 2 Geräte im 1. Ring/Netz stellt eine Verbindung zu jeweils 1 Port der 2 Geräte im 2. Ring/Netz-
segment her (siehe Abbildung
Um einander über den jeweiligen Betriebszustand zu informieren, verwenden das Gerät in der redundanten Lei-
tung und das Gerät in der Hauptleitung Kontrollpakete (über Ethernet oder eine Steuerleitung).
Falls die Hauptleitung nicht mehr funktioniert, hebt das redundante Gerät (Standby) die Blockierung der redun-
danten Leitung unverzüglich auf. Sobald die Hauptleitung wiederhergestellt ist, informiert das Gerät der Hauptlei-
tung das redundante Gerät darüber. Das Stand-by-Gerät blockiert die Daten auf der redundanten Leitung. Die
Hauptleitung leitet die Daten wieder weiter.
Die Ring-Kopplung erkennt und bearbeitet Fehler innerhalb von 500 ms (in der Regel 150 ms).
Die Art der Kopplungskonfiguration wird primär durch die Netzwerktopologie und den gewünschten Verfügbar-
keitsgrad bestimmt (siehe Tabelle
1-Switch-Kopplung
Anwendung Die 2 Geräte sind topologisch
ungünstig verteilt.
Ein Link zwischen den Geräten
wäre bei einer 2-Switch-Kopplung
daher aufwendig.
