Redundanz

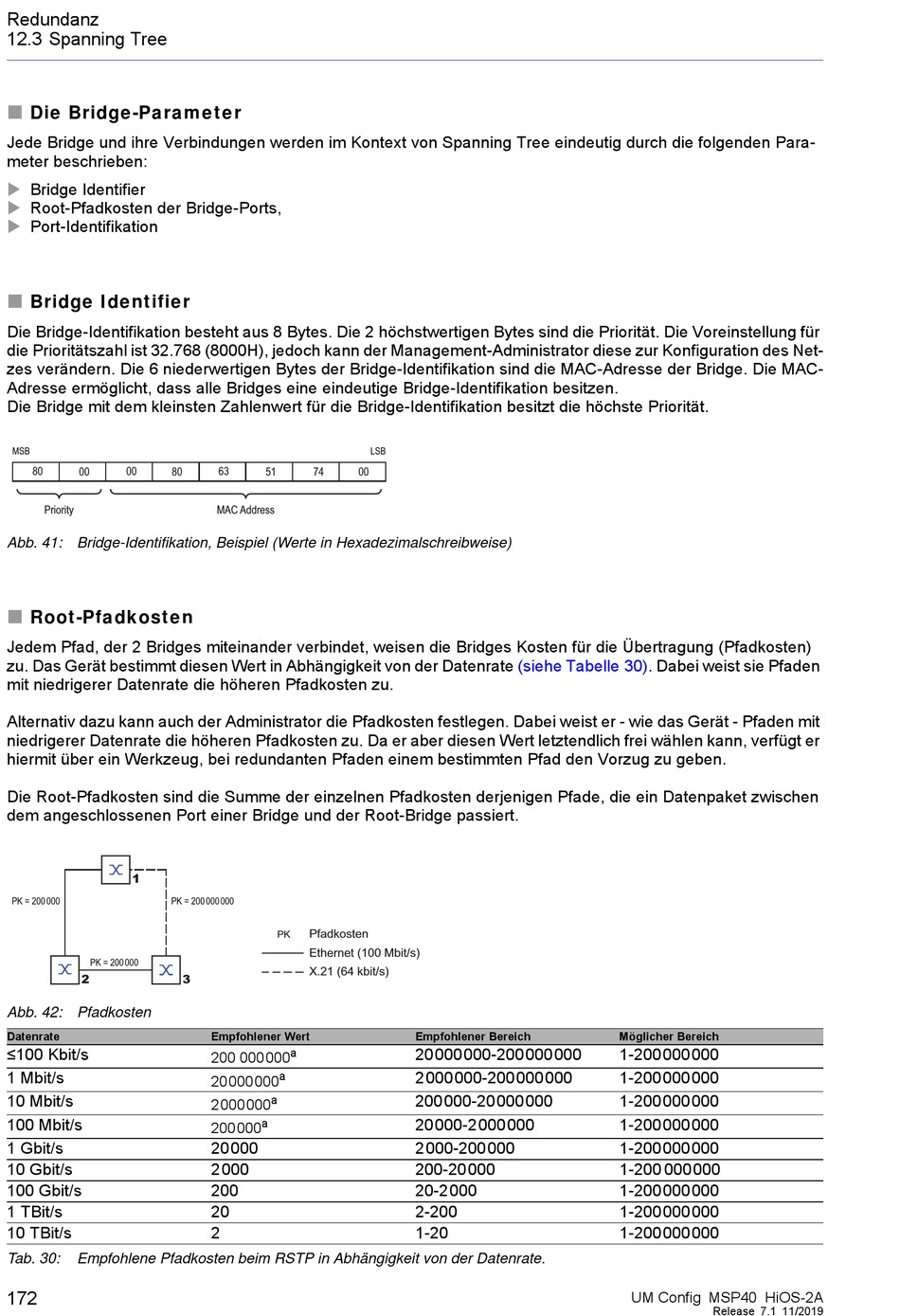

12.3 Spanning Tree

Die Bridge -Pa ra m e t e r
Jede Bridge und ihre Verbindungen werden im Kontext von Spanning Tree eindeutig durch die folgenden Para-
meter beschrieben:

Bridge Identifier

Root-Pfadkosten der Bridge-Ports,

Port-Identifikation

Bridge I de nt ifie r
Die Bridge-Identifikation besteht aus 8 Bytes. Die 2 höchstwertigen Bytes sind die Priorität. Die Voreinstellung für
die Prioritätszahl ist 32.768 (8000H), jedoch kann der Management-Administrator diese zur Konfiguration des Net-
zes verändern. Die 6 niederwertigen Bytes der Bridge-Identifikation sind die MAC-Adresse der Bridge. Die MAC-
Adresse ermöglicht, dass alle Bridges eine eindeutige Bridge-Identifikation besitzen.
Die Bridge mit dem kleinsten Zahlenwert für die Bridge-Identifikation besitzt die höchste Priorität.
MSB
80 00
00 80
Priority
Abb. 41: Bridge-Identifikation, Beispiel (Werte in Hexadezimalschreibweise)

Root -Pfa dk ost e n
Jedem Pfad, der 2 Bridges miteinander verbindet, weisen die Bridges Kosten für die Übertragung (Pfadkosten)
zu. Das Gerät bestimmt diesen Wert in Abhängigkeit von der Datenrate
mit niedrigerer Datenrate die höheren Pfadkosten zu.
Alternativ dazu kann auch der Administrator die Pfadkosten festlegen. Dabei weist er - wie das Gerät - Pfaden mit
niedrigerer Datenrate die höheren Pfadkosten zu. Da er aber diesen Wert letztendlich frei wählen kann, verfügt er
hiermit über ein Werkzeug, bei redundanten Pfaden einem bestimmten Pfad den Vorzug zu geben.
Die Root-Pfadkosten sind die Summe der einzelnen Pfadkosten derjenigen Pfade, die ein Datenpaket zwischen
dem angeschlossenen Port einer Bridge und der Root-Bridge passiert.
1
PK = 200 000 PK = 200 000 000
PK = 200 000
2
Abb. 42: Pfadkosten
Datenrate
≤100 Kbit/s
1 Mbit/s
10 Mbit/s
100 Mbit/s
1 Gbit/s
10 Gbit/s
100 Gbit/s
1 TBit/s
10 TBit/s
Tab. 30: Empfohlene Pfadkosten beim RSTP in Abhängigkeit von der Datenrate.
172
63
51 74
MAC Address
Pfadkosten
PK
Ethernet (100 Mbit/s)
X.21 (64 kbit/s)
3
Empfohlener Wert
a
200 000000
a
20000000
a
2000000
a
200000
20000
2000
200
20
2
LSB
00
(siehe Tabelle
Empfohlener Bereich
20000000-200000000
2000000-200000000
200000-20000000
20000-2000000
2000-200000
200-20000
20-2000
2-200
1-20
30). Dabei weist sie Pfaden
Möglicher Bereich
1-200000000
1-200000000
1-200000000
1-200000000
1-200000000
1-200 000000
1-200000000
1-200000000
1-200000000
