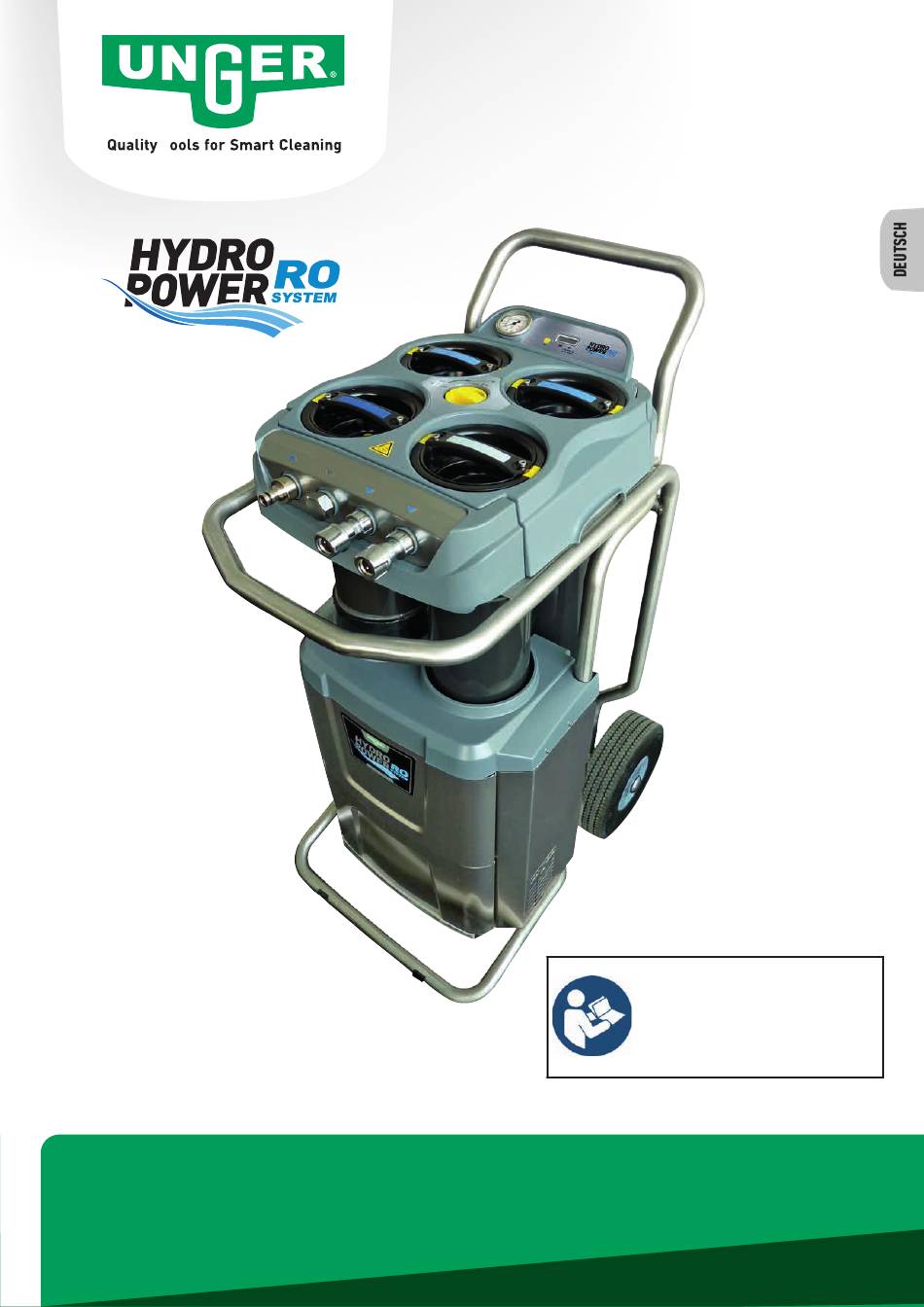

- Seite 1 RO35C VOR DEM EINSCHALTEN DER ANLAGE DIE BEDIENUNGSANLEITUNG LESEN! IN UNMITTELBARER NÄHE DER ANLAGE JEDERZEIT ZUGÄNGLICH AUFBEWAHREN! Originalbedienungsanleitung BEDIENUNGSANLEITUNG V1.0 03/20...
-
Seite 2: Inhaltsverzeichnis
HydroPower® RO35C Inhaltsverzeichnis Einleitung ........................4 Allgemeines ......................4 Urheber- und Schutzrechte ................. 4 Sach- und Rechtsmängel ..................4 Zeichenerklärung ....................5 1.4.1 Handlungsanweisungen ................5 1.4.2 Aufzählungen ....................5 1.4.3 Gefahrenklassen ..................6 1.4.4 Warnzeichen ....................7 1.4.5 Gebotszeichen ..................... 7 Typenschild ...................... - Seite 3 HydroPower® RO35C Inhaltsverzeichnis Systemübersicht ......................15 Aufbau des HydroPower RO ................. 15 Schnittstellen ....................... 15 Transport und Lagerung ..................16 4.3.1 Transport ..................... 16 4.3.2 Lagerung ....................17 4.3.3 Funktionsweise des HydroPower RO ............17 Inbetriebnahme/Systemstart ................18 Betrieb des HydroPower RO ..................20 Allgemeines ......................
-
Seite 4: Einleitung
Die Sach- und Rechtsmängelansprüche des Betreibers setzen voraus, dass dieser den Mangel unverzüglich, jedoch spätestens innerhalb von zwei Werktagen, schriftlich geltend macht. Unger Germany GmbH ist in keinem Fall für Schäden an der Anlage selbst, oder durch die Anlage verursachte Folgeschäden verantwortlich, die durch unsachgemäße Handhabung des Produkts hervorgerufen werden. -
Seite 5: Zeichenerklärung
HydroPower® RO35C Zeichenerklärung Zeichenerklärung 1.4.1 Handlungsanweisungen Handlungsanweisungen werden wie folgt dargestellt: Um eine Handlung durchzuführen, gehen Sie wie folgt vor: 1. Tun Sie dies. 2. Tun Sie das. Dieses Zwischenergebnis resultiert daraus. 3. Tun Sie jenes. Sie haben die Handlung durchgeführt. Aufzählungen 1.4.2 Aufzählungen werden wie folgt dargestellt:... -
Seite 6: Gefahrenklassen
HydroPower® RO35C Gefahrenklassen Gefahrenklassen 1.4.3 Sicherheitshinweise sind in dieser Bedienungsanleitung mit standardisierter Darstellung und Symbolen wiedergegeben. Abhängig von der Wahrscheinlichkeit des Eintretens und der Schwere der Folge werden folgende Gefahrenklassen verwendet: GEFAHR Weist auf eine gefährliche Situation hin, die zu schweren Verletzungen oder Tod führt. -
Seite 7: Warnzeichen
HydroPower® RO35C Zeichenerklärung Warnzeichen 1.4.4 Warnung vor einer Gefahrenstelle. Warnung vor elektrischer Spannung. Warnung vor Überdruck in Behältern. Warnung vor heißen Oberflächen. Warnung vor schwebenden Lasten. Warnung vor einer Verletzung der Gliedmaßen. Gebotszeichen 1.4.5 Anwendungstipps und andere nützliche Informationen. Schutzhandschuhe benutzen. Sicherheitsschuhe benutzen. -
Seite 8: Typenschild
HydroPower® RO35C Typenschild / Verpflichtungen Typenschild An jedem HydroPower RO der Unger Germany GmbH ist seitlich ein Typenschild angebracht. Abb. 1 Typenschild Verpflichtung des Betreibers Der HydroPower RO wird im gewerblichen Bereich eingesetzt. Der Betreiber muss sich an die gesetzlichen Pflichten zur Arbeitssicherheit halten. -
Seite 9: Ausbildung Des Personals
Dokumente an den neuen Besitzer weitergegeben werden: diese Bedienungsanleitung, die Unterlagen über erfolgte Reparaturarbeiten, Nachweis über die Instandhaltungsarbeiten. Kontaktadresse Unger Germany GmbH Piepersberg 44 42653 Solingen Germany Telefon: (49) 0212 / 22 07–0 Fax: (49) 0212 / 22 07–2 22 service@ungerglobal.com... -
Seite 10: Technische Daten
HydroPower® RO35C Technische Daten Über HydroPower RO Verwendung des HydroPower RO Bestimmungsgemäße Verwendung 2.1.1 Der HydroPower RO dient zur Filterung von Leitungs-/Trinkwasser durch Entmineralisierung zum Zweck der Glas- und Oberflächenreinigung. Der HydroPower RO ist nur für den gewerblichen Gebrauch bestimmt. Der HydroPower RO darf nur an Trinkwasserleitungen angeschlossen werden. -
Seite 11: Druckwerte
HydroPower® RO35C Technische Daten Druckwerte 2.2.4 Eingangsdruck [bar] 1... 6 max. Betriebsdruck [bar] Abmessungen Schnellübersicht 2.2.5 Höhe [mm] 1070 Breite [mm] Tiefe [mm] Leergewicht [kg] 75 kg Medienanschlüsse 2.2.6 Standard-Speisewasseranschluss Gewinde ["] Standard-Konzentratanschluss Gewinde ["] Standard-Permeatanschluss Gewinde ["] 2x 3/4 Wasserqualität 2.2.7 Max. -
Seite 12: Sicherheit
HydroPower® RO35C Allgemeine Sicherheitsbestimmungen Sicherheit Allgemeine Sicherheitsbestimmungen Grundlagen 3.1.1 Für bestimmte Tätigkeiten können spezielle Sicherheitsvorschriften gelten. Sicherheits- und Warnhinweise hierfür sind in den jeweiligen Abschnitten der Bedienungsanleitung zu finden. Betreiben Sie den HydroPower RO nur: • bestimmungsgemäß, sicherheits- und gefahrenbewusst und unter Beachtung der Bedienungsanleitung, •... -
Seite 13: Mechanische Gefährdungen
Führen Sie vor jeder Benutzung eine Sichtprüfung des Netzkabels auf Beschädigungen durch. Wenn Sie eine Beschädigung feststellen, kontaktieren Sie Ihren Fachhändler. Arbeiten an den elektrischen Komponenten der Anlage dürfen nur von Mitarbeitern von Unger Germany GmbH oder deren autorisierten Fachhändlern / Technikern durchgeführt werden. Thermische Gefährdungen Verbrennungen durch heiße Oberflächen möglich. -
Seite 14: Gefährdungen Durch Materialien Und Substanzen
HydroPower® RO35C Allgemeine Sicherheitsbestimmungen Gefährdungen durch Materialien und Substanzen Die Sicherheits-Datenblätter der Materialen und Substanzen finden Sie online unter www.ungerglobal.com/downloads-safety-data-sheets. Reizung der Augen, Haut und Atemwege durch Mischbettharz möglich. In der Filterkartusche #4 befindet sich Harz zur finalen Entmineralisierung des Wassers. Vermeiden Sie bei Arbeiten an der Filterkartusche jeglichen Kontakt mit dem Harz. -
Seite 15: Systemübersicht
HydroPower® RO35C Systemübersicht Für den Gebrauch vorbereiten Aufbau des HydroPower RO Manometer 1 1 2 2 3 3 TDS-Meter Ein TDS-Meter Display RO-Membran 1 RO-Membran 2 Wasserfluß-Regler DI-Harzfilter Karbon-Sediment-Kombivorfilter Wassereingang 10 2 x Wasserausgang 11 Hauptschalter 12 Pumpe Reset 13 Lüftungsschlitz Pumpe 14 Netzkabel 15 Konzentratausgang 16 Druckventil (mit Hebel zum manuellen Ablassen von Wasser) -
Seite 16: Transport Und Lagerung
HydroPower® RO35C Transport und Lagerung Transport und Lagerung Transport 4.3.1 Der HydroPower RO wird per Spedition auf Palette ausgeliefert. Der HydroPower RO wird vor dem Versand sorgfältig geprüft und verpackt. Jedoch sind Beschädigungen während des Transports nicht auszuschließen. Überprüfen Sie daher sofort bei der Warenannahme unter Beisein des Anlieferers oder des Händlers den HydroPower RO auf Unversehrtheit. -
Seite 17: Lagerung
HydroPower® RO35C Allgemeine Sicherheitsbestimmungen Lagerung 4.3.2 Wird das System länger als 7 Tage nicht eingesetzt, muss die Membran entsprechend den Einlagerungsvorschriften geschützt werden, siehe Kapitel „7.2.4 Membranschutz“. Funktionsweise des HydroPower RO 4.3.3 Karbon-Sediment-Kombivorfilter RO-Membran 1 RO-Membran 2 DI-Harzfilter Wassereingang 2 x Wasserausgang Was ist Reinwasser ? Reinwasser ist Wasser in seiner reinsten Form, sämtliche Mineralien, die Rückstände auf Glas hinterlassen würden, werden in einem chemischen Prozess entfernt. -
Seite 18: Inbetriebnahme/Systemstart
HydroPower® RO35C Inbetriebnahme Inbetriebnahme/Systemstart VORSICHT Leichte Verletzungen durch unter Druck stehende Behälter möglich. Die 4 Filtertanks stehen während dem Betrieb unter Druck. Öffnen Sie niemals einen Tank während des Betriebs. Überprüfen Sie die Schläuche und Leitungen auf Dichtheit und korrekten Sitz, bevor Sie die Anlage in Betrieb nehmen. - Seite 19 HydroPower® RO35C Inbetriebnahme 4.4.1. Inbetriebnahme neuer bzw. konservierter RO35C: Der Harzfilter ist bei neuen bzw. konservierten Geräten nicht eingesetzt, da er nicht mit dem Membranpflegemittel in Berührung kommen darf. Vor dem Einsatz des Harzfilters, muss das Membranpflegemittel komplett ausgespült werden. 1.
-
Seite 20: Betrieb
HydroPower® RO35C Betrieb Betrieb des HydroPower RO Allgemeines Arbeiten mit dem HydroPower RO sind nur erlaubt, wenn die Bedienungsanleitung gelesen und verstanden wurde. GEFAHR Schwere Verletzungen und Sachschaden durch Umfallen des HydroPower RO möglich. Stellen Sie die Anlage nur auf ebenen Untergrund. Stellen Sie die Räder fest, bevor Sie die Anlage in Betrieb nehmen. -
Seite 21: Arbeiten Mit Dem Hydropower Ro
Schlauchlänge bzw. dem Schlauchdurchmesser. Wir empfehlen, bei extremen Höhenunteschieden den Wasserdruck zwischen den 2 Schläuchen mit einem Ventil zu regulieren, beispielsweise mit dem UNGER Schlauchanschluss #18330 inkl. Zuflussventil oder mit dem UNGER HiFloControl #TMOOV, der an der Reinigungsstange die Wassermenge reguliert. Beachten Sie, dass beim Betrieb mit zwei Stangen, der rechte Wasserausgang im Verhältnis mehr Wasser liefert als der linke, daher sollte die Stange mit der... -
Seite 22: Ausschalten
HydroPower® RO35C Ausschalten Ausschalten des HydroPower RO Um nach Beendigung der Arbeit den HydroPower RO auszuschalten, gehen Sie wie folgt vor: 1. Schalten Sie die Anlage mit dem Hauptschalter aus. 2. Trennen Sie die Strom- und die Wasserversorgung. 3. Öffnen Sie das Überdruckventil hinten an der Anlage, um Wasser aus den Tanks fließen zu lassen. - Seite 23 HydroPower® RO35C Störungen Überhitzung Achten Sie stets darauf, dass der HydroPower RO gut belüftet wird und nicht zu nah an Gegenständen oder Wänden steht, die eine Luftzirkulation verhindern. 1. Bei einer Überhitzung des Pumpenmotors schaltet sich der HydroPower RO automatisch ab. 2.
-
Seite 24: Instandhaltung Und Wartung
Allgemeines GEFAHR Stromschlag durch spannungsführende Teile möglich. Arbeiten an den elektrischen Komponenten der Anlage dürfen nur von Mitarbeitern von Unger Germany GmbH oder deren autorisierten Fachhändlern / Technikern durchgeführt werden. VORSICHT Verbrennungen durch heiße Oberflächen möglich. Das Gehäuse des Pumpenmotors kann während des Betriebs heiß... -
Seite 25: Instandhaltungs- Und Wartungsplan
Wird die Wasserzufuhr länger als 7 Tage unterbrochen, muss die Membran entsprechend den Einlagerungsvorschriften geschützt werden, siehe Kapitel „7.2.4 Membranschutz“. Wenn die Membran nicht regelmäßig durchspült wird oder mit dem UNGER Membranpflegemittel geschützt wird, besteht die Gefahr der Verblockung und somit eine starke Leistungseinschränkung bzw. -
Seite 26: Membranschutz
Wenn der HydroPower RO für längere Zeit nicht in Gebrauch ist (spätestens ab dem 7. Tag), muss die Membran vor Verblockung geschützt werden. Dazu gibt es das UNGER Membranpflegemittel (# 15436). Sie benötigen je eine Flasche (1l) für jede Membran. Dieses bewahrt den aktuellen Zustand der Membran und verhindert deren verminderte Leistung bzw. -
Seite 27: Reparatur Und Ersatz Von Teilen
HydroPower® RO35C Filterwechsel Reparatur und Ersatz von Teilen Sie finden auf der Unger Website www.ungerglobal.com eine Ersatzteilliste mit Teilen, die Sie selbst wechseln können. Für alle weiteren Reparaturen sprechen Sie bitte Ihren Fachhändler an. Austausch Filterkartuschen 7.3.1 VORSICHT Reizung der Augen, Haut und Atemwege durch Mischbettharz möglich. - Seite 28 HydroPower® RO35C Filterwechsel Einsetzen der Filterkartuschen Setzen Sie eine neue Filterkartusche richtig herum in den HydroPower RO ein. Karbon-Sediment-Kombivorfilter (#1) Hier spielt es keine Rolle wie herum der Filter eingesetzt wird. RO Membranen (#2+#3) Die 2 RO-Membranen besitzen einen Aufdruck, der die Flussrichtung anzeigt, der Pfeil muss nach oben zeigen.
-
Seite 29: Außerbetriebnahme
GEFAHR Stromschlag und Verbrennungen durch spannungsführende Teile möglich. Arbeiten an den elektrischen Komponenten der Anlage dürfen nur von Mitarbeitern von Unger Germany GmbH oder deren autorisierten Fachhändlern / Technikern durchgeführt werden. VORSICHT Verbrennungen durch heiße Oberflächen möglich. Das Gehäuse des Pumpenmotors kann während des Betriebs heiß... -
Seite 30: Recycling
Vorschriften bei Ihrem Entsorgungsunternehmen. Um Gefahren für die Umwelt zu vermeiden, ist ein zugelassenes Fachunternehmen für die Entsorgung der Filterkartuschen zu beauftragen. Hinweise dazu kann Ihnen die örtliche Kommunalbehörde geben. Schicken Sie den HydroPower RO zur Entsorgung an Unger Germany GmbH zurück. www.ungerglobal.com... - Seite 31 HydroPower® RO35C Notizen...
-
Seite 32: Nachweisdokumente
Dies bescheinigen wir in der EG-Konformitätserklärung. Solingen, 02.03.2020 Kai Hirsch Director Advanced Technologies Unger Germany GmbH HINWEIS Die Anlage ist nur für den professionellen Einsatz und den Betrieb mit 230 V / 50 Hz in einem industriellen Niederspannungsnetz bestimmt. Unger Germany GmbH Unger UK Ltd.
