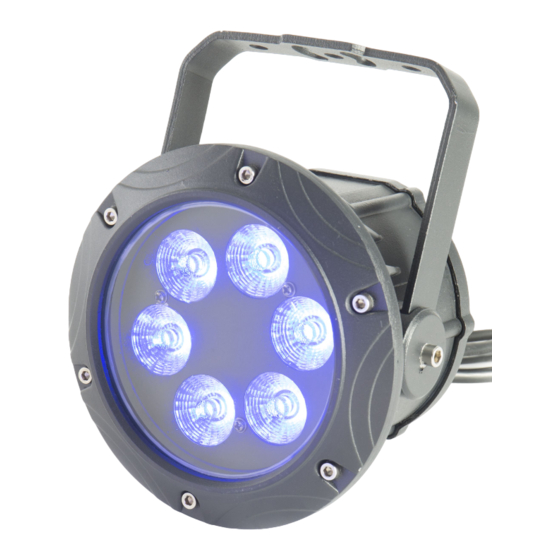

- Seite 1 DEUTSCH/ENGLISCH LightmaXX Nano Spot ARC LIG0016092-000 03/2019 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Seite 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
-
Seite 5: Lieferumfang
Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX Nano Spot ARC wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen... -
Seite 6: Betriebsart Dmx
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen... -
Seite 7: Betriebsarten
DEUTSCH 8-Kanal Modus (A001) Kanal Wert Funktion 000-255 RGBW Dimmer (dunkel zu hell) 000-255 Rot Dimmer (dunkel zu hell) 000-255 Grün Dimmer (dunkel zu hell) 000-255 Blau Dimmer (dunkel zu hell) 000-255 Weiß Dimmer (dunkel zu hell) 000-255 RGBW Strobe (langsam zu schnell) 000-050 DMX 8 Kanal Kontrolle 051-100... -
Seite 8: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Display IP-Power In Bedientasten IP-Power out Montagebügel IP-DMX out IP-DMX in Feststellschraube für Bügel... -
Seite 9: Spezifikationen
CC15 langsam zu schnell Farbwechsel Fade (01-15) DE15 langsam zu schnell Farbwechsel pulsierend (01-15) CP15 langsam zu schnell Musiksteuerung Sound Spezifikationen: LightmaXX Nano Spot ARC LEDs 6x 8Watt 4in1 QCL Farbmischung RGBW Dimmer 0-100% Schutzklasse IP65 Spannungsversorgung AC110-220V, 50/60Hz Leistungsaufnahme Stromanschlüsse... -
Seite 10: Reinigung
DEUTSCH DMX Modi 4-, 8-Kanäle Betriebsmodi DMX512, Automatikmodus, Musiksteuerung, Master/Slave Gewicht 2 Kg Maße ohne Bügel (BxHxT) 170 x 170 x 145mm Maße mit Bügel (BxHxT) 170 x 208 x 145mm Fehlerbehebung: e na l en e en als r e ne s nelle e ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. - Seite 11 DEUTSCH Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. getrennt den entsprechenden Verwertungen zugeführt werden. Beachten Sie die entsprechenden Entsorgungshinweise auf der Verpackung. Entsorgung von Batterien: a er en e ren n n en M ll e a er en en e Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
- Seite 12 DEUTSCH Notizen MS ID: LIG0016092-000 03/2019...
- Seite 13 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Seite 14 ENGLISH Hint! (Operating conditions) In accordance with DIN EN 60529, the protection class designation IP (International Protection) is appended to 2 code numbers. The 1st code number stands for the extent of protection of a housing against foreign bodies and contact. The 2nd code number, on the other hand, describes the scope of protection against the ingress of water.
- Seite 15 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. This symbol defines the minimum distance of the object to be illuminated. Read the manual Please read and follow the warnings and recommendations carefully to ensure safe and trouble-free use.
-
Seite 16: Intended Use
Intended use: The LightmaXX Nano Spot ARC was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. - Seite 17 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Seite 18 ENGLISH 8-Channel mode (A001): Channel Value Function 000-255 RGBW Dimmer (dark to light) 000-255 Red Dimmer (dark to light) 000-255 Green Dimmer (dark to light) 000-255 Blue Dimmer (dark to light) 000-255 White Dimmer (dark to light) 000-255 RGBW Strobe (slow to fast) 000-050 DMX 8 Channel control 051-100...
-
Seite 19: Connections And Controls
ENGLISH Connections and controls: Designation Designation Display IP-Power In Operating keys IP-Power Out Mounting bracket IP-DMX out IP-DMX in Locking screw for bracket... -
Seite 20: The Menu Structure In Detail
ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: Function Display Note... - Seite 21 ENGLISH Specifications: LightmaXX Nano Spot ARC LEDs 6x 8Watt 4in1 QCL Colour mixture RGBW Dimmer 0-100% Protection class IP65 Power supply AC110-220V, 50/60Hz Power consumption Power connections IP Power Connector/protective contact DMX connectors IP DMX Connector DMX modes 4-, 8- channels...
- Seite 22 ENGLISH Cleaning: Regular cleaning of the device from dirt and dust increases the shelf life of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfiber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt.
