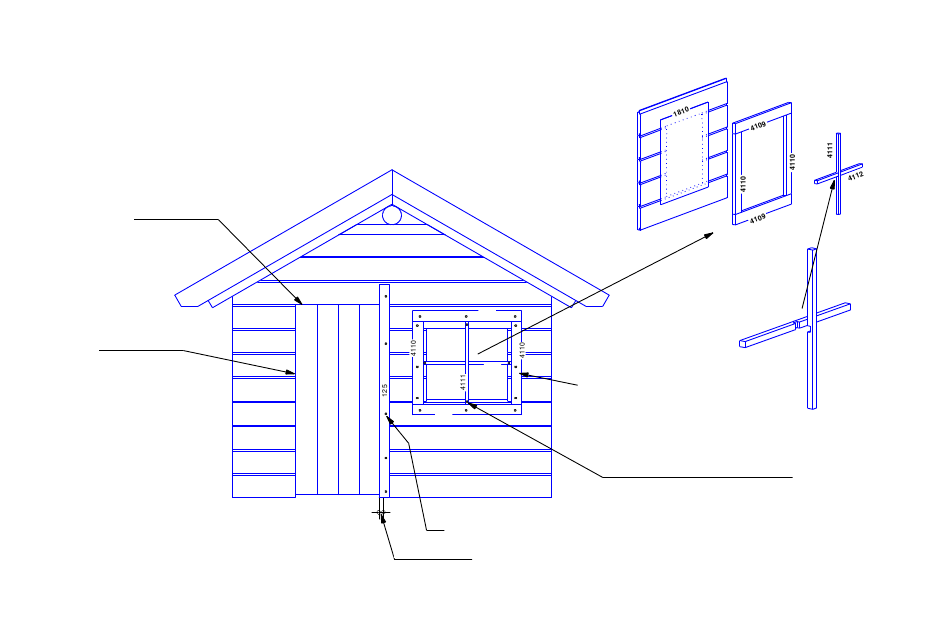

Einbau Tür und Fensterrahmen mit Fensterscheibe und Sprossen
ca. 4 mm Spaltmaß
ca. 4 mm Spaltmaß
- Acrylglasscheibe vor der Fensteröffnung an die Hausw and anlegen
- gleichm äßig verteilen
- Fensterrahm enleisten aufsetzen und festschrauben
(m it dem unteren Q uerstück beginnen)
- Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben
- Sprossenkreuz an den Enden m it D =5 m m durchbohren
- auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren
- Sprossenkreuz festschrauben
4109
5 x V012 - 4,0 x 30 mm
20 mm Überstand
4109
4112
je Bauteil 4109
3 x V012 - 4,0 x 30 mm
je Sprossenende 1 x V012 - 4,0 x 30 mm
(Sprossenenden und Acrylglasscheibe d= 5mm durchbohren)
Sprossenkreuz mittig
ausklinken
