Operation Manual
Subject to technical alteration
Issue date: 09.03.2018
Version 56.6.1
A
pplication

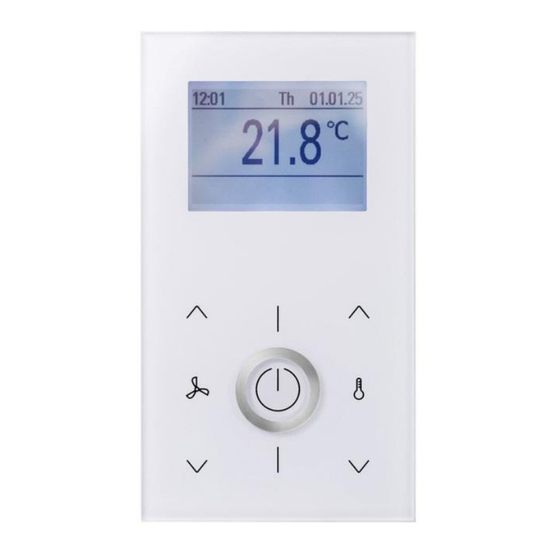

Modern fan coil room thermostat to control fan coil units with EC fans. It is suitable for 2- and 4-pipe systems. It has 2 relays and
1 analogue output 0-10V (heating valve, cooling valve and EC fan). The device combines a modern design with a 2,5" LCD and a
touch-sensitive surface, 3 time program options each with 4 time periods options.
D
esiignation
TControl POD 3s white
TControl
POD
3s
white
Systemair GmbH Germany
Description:
Name:
Fan control Art
:
Color:
info@systemair.de
Temperature-Control
POD
3s 3step Fan control
EC 0-10V Fan control
white or black
oder
http://www.systemair.de/
Inhaltsverzeichnis
Verwandte Anleitungen für SystemAir TControl POD 3s
Inhaltszusammenfassung für SystemAir TControl POD 3s
- Seite 19 Design kombiniert das Gerät ein 2,5“ LCD Display mit einer Touch-Oberfläche. Über die Parameter lassen sich 3 Zeitkanäle mit jeweils 4 Zeitabschnitten einstellen. Das Gerät ist konzipiert für die Montage in einer Unterputzdose. ezeichnung TControl POD 3s white TControl Beschreibung:...
-
Seite 20: Technische Daten
Insbesondere bei Geräten im Netzspannungsbetrieb (normalerweise zwischen 90 und 265 V) kann eine Berührung spannungsführender Teile Körperverletzungen zur Folge haben. Ferner gelten Gesetze, Normen und Vorschriften Der Stand der Technik zum Zeitpunkt der Installation Die technischen Daten sowie die Bedienungsanleitung des Gerätes Systemair GmbH Germany info@systemair.de oder http://www.systemair.de/... -
Seite 21: Entsorgungshinweis
Issue date: 09.03.2018 ntsorgungshinweis Als Einzelkomponente von ortsfest installierten Anlagen fallen Systemair Produkte nicht unter das Elektro- und Elektronikgesetz (ElektroG). Die meisten unserer Produkte enthalten wertvolle Rohstoffe und sollten deshalb nicht als Hausmüll entsorgt, sondern einem geordneten Recycling zugeführt werden. Die örtlich gültige Entsorgungsregelung ist zu beachten. -
Seite 22: F Unktionsbeschreibung - Tasten
Bei gleichzeitiger Verwendung der Taste als Präsenztaste muss die Taste für mindestens 3s betätigt werden, i allen anderen Fällen reicht eine kurze Betätigung. Im Standby-Modus sind Display und alle Ausgänge ausgeschaltet (Regler deaktiviert). Die Frost und Hitzeschutzüberwachung bleibt aktiv. Die Modbusregister können weiterhin ausgelesen werden (z.B. Raumtemperatur). Systemair GmbH Germany info@systemair.de oder http://www.systemair.de/... -
Seite 23: F Unktionsbeschreibung - Regler/Lüfterstufen
Stellgröße sofort auf jede Regeldifferenz, während der integrale Anteil erst mit der Zeit zur Wirkung kommt. Die resultierende Stellgröße wird als pulsweitenmoduliertes Signal direkt auf die Ausgänge ausgeben. Beispiel: t in Min., Zykluszeit 30 Min. (Standard) Systemair GmbH Germany info@systemair.de oder http://www.systemair.de/... - Seite 24 Regler den Modus wechselt (Standardeinstellung). Mit einer Änderung des Parameters „Verhalten bei minimaler Stellgröße“ ist zudem eine Stellgrößenbeschränkung möglich, bei der die Stellgröße erst auf den Ausgang gegeben wird, wenn die berechnete Stellgröße größer als die eingestellte minimale Stellgröße ist. Systemair GmbH Germany info@systemair.de oder...
- Seite 25 Zu den Zuständen Heizen, Kühlen, Raumbelegung, Fensterkontakt, etc. werden die entsprechenden Symbole in der Fußzeile eingeblendet. Das Symbol „Aktiver Zeitkanal“ wird nur angezeigt, wenn ein Kanal aktiv ist. Symbolgruppen Präsenz Fensterkontakt/Taupunkt Heizen/Kühlen Lüfterstufe Aktiver Zeitkanal …. Systemair GmbH Germany info@systemair.de oder http://www.systemair.de/...
- Seite 26 Untermenü gesprungen werden. Zusätzlich steht im Menü Abschnitte der ECO-Modus zur Verfügung. Im ECO-Modus wird die Totzone zwischen Heizen und Kühlen automatisch auf die im Menü „Allg. Einstellungen“ konfigurierte ECO Totzone gesetzt (Standard: 10 K). Systemair GmbH Germany info@systemair.de oder...
- Seite 27 Heizsollwert um den Wert 2K (Default) abgesenkt bzw. der Kühlsollwert entsprechend erhöht. Keycard-Schalter Bei nicht eingesteckter Karte wird das Gerät in den Energiesparmodus geschaltet. Die Bedienung der Tasten ist gesperrt, das Display abgeschaltet und der Regler regelt auf die Sollwerte des „Raum unbelegt“-Zustands. Systemair GmbH Germany info@systemair.de oder http://www.systemair.de/...
- Seite 28 Ring-Beleuchtung im 1s-Takt. Das Display wird nicht angesteuert! Nach Erkennung einer SD-Karte mit gültiger Applikation wird der Update-Vorgang gestartet. Die Ring-Beleuchtung blinkt nun im 300ms-Takt. Nach erfolgreichem Beenden des Updatevorgangs (Dauer ca. 2-3 Minuten!) startet automatisch die neue Applikation. Die SD-Karte muss anschließend entfernt werden! bmessungen (mm) Systemair GmbH Germany info@systemair.de oder http://www.systemair.de/...
- Seite 29 Deutschland Produktbezeichnung: Temperaturregler Typenbezeichnung: TControl POD 3s weiß, TControl POD 3s schwarz, TControl POD EC weiß, TControl POD EC schwarz 2017 Ab Baujahr: Der Hersteller erklärt, dass die oben genannten Produkte in ihrer Bauweise und Konstruktion sowie der von uns vermarkteten Ausführung den nachstehend aufgeführten Harmonisierungsvorschriften entsprechen:...
