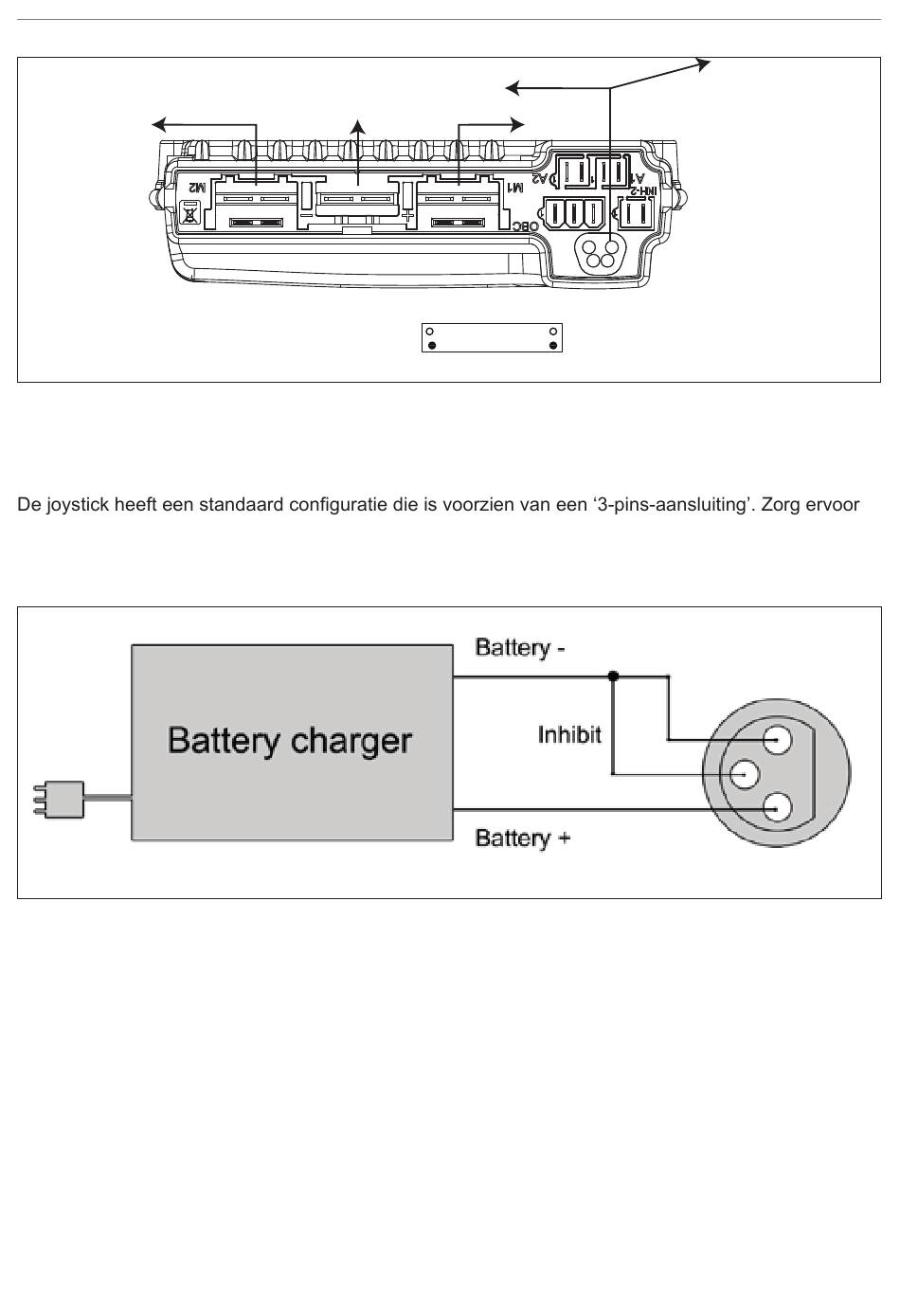

16 | Technische schema's
seat RWD
seat FWD
motor battery motor
9002464 Powermodule R-net EL (90A) mounting holes
9006378B
Figuur 6

9.2 Aansluitschema acculader

dat de aansluiting van de acculader op correcte wijze is gebruikt zodat de 'negatieve pool' en de inhibit
zijn verbonden, zodat het systeem voorkomt dat de rolstoel kan rijden op het moment dat accu wordt
geladen.
Figuur 7
