Technische schema's

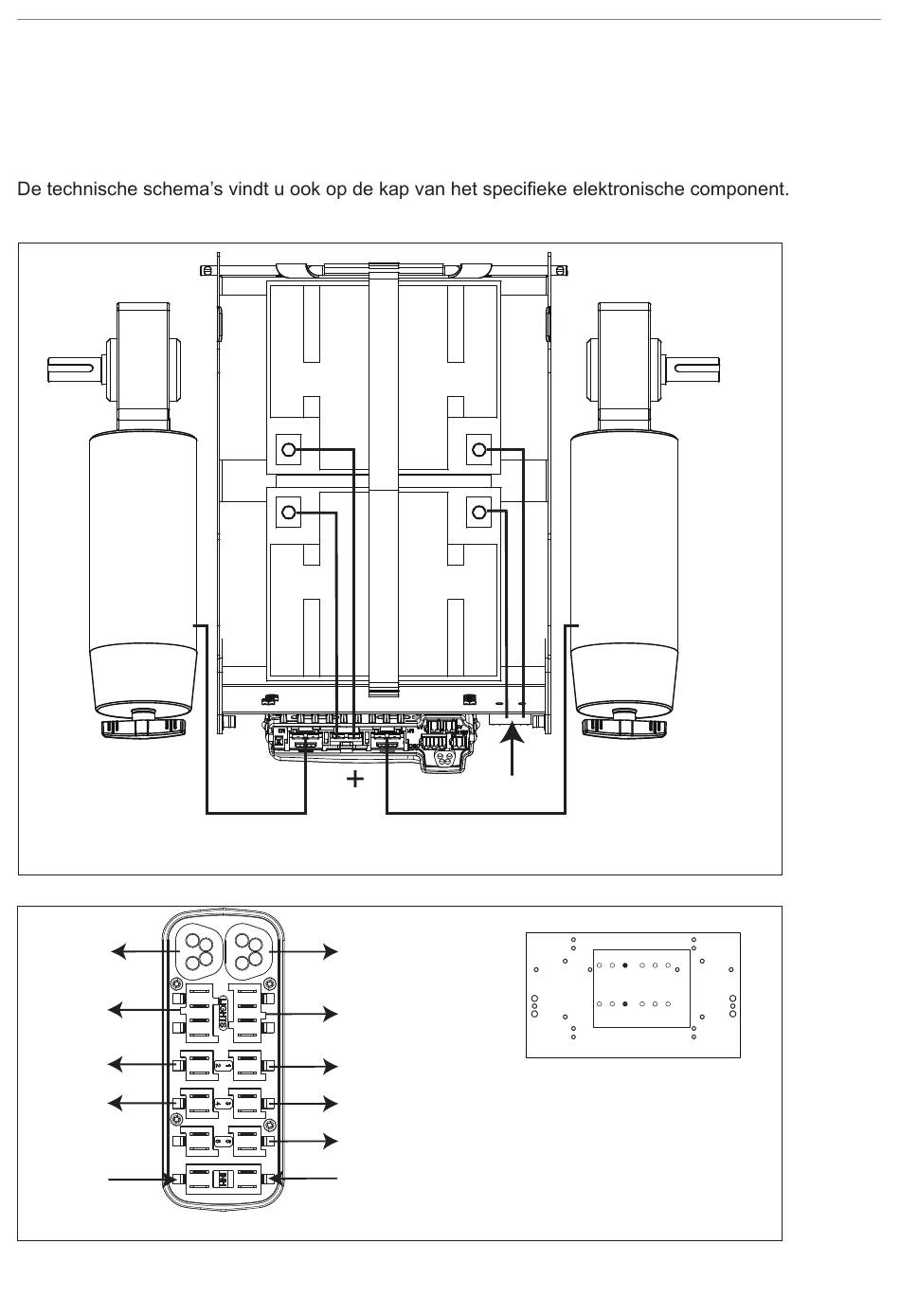

9.1 Elektrisch aansluitschema

Figuur 4
bus
lights right
backrest
legrest right
tilt feedback
9002470 R-net ISM6 actuator & lights
Figuur 5
-
70 A Fuse
bus
lights left
tilt
legrest left
high/low
high/low
feedback
Technische schema's | 15
9006378B
ISM
mounting holes
9006378B
