Anschlüsse
Informationen zum Anschließen der Strom-, Kamera-, Audio- und Netzwerkkabel finden
Sie in Abbildung 2 auf Seite 6.
Alarmanschlüsse
Der TVE-Encoder unterstützt den Öffner-/Schließer-Relaiseingang als Alarmeingangs-
modus. Wenn sich das Alarmeingangssignal nicht im Öffner-/Schließer-Relaissignal-
modus befindet, gelten die unten dargestellten Anschlüsse.

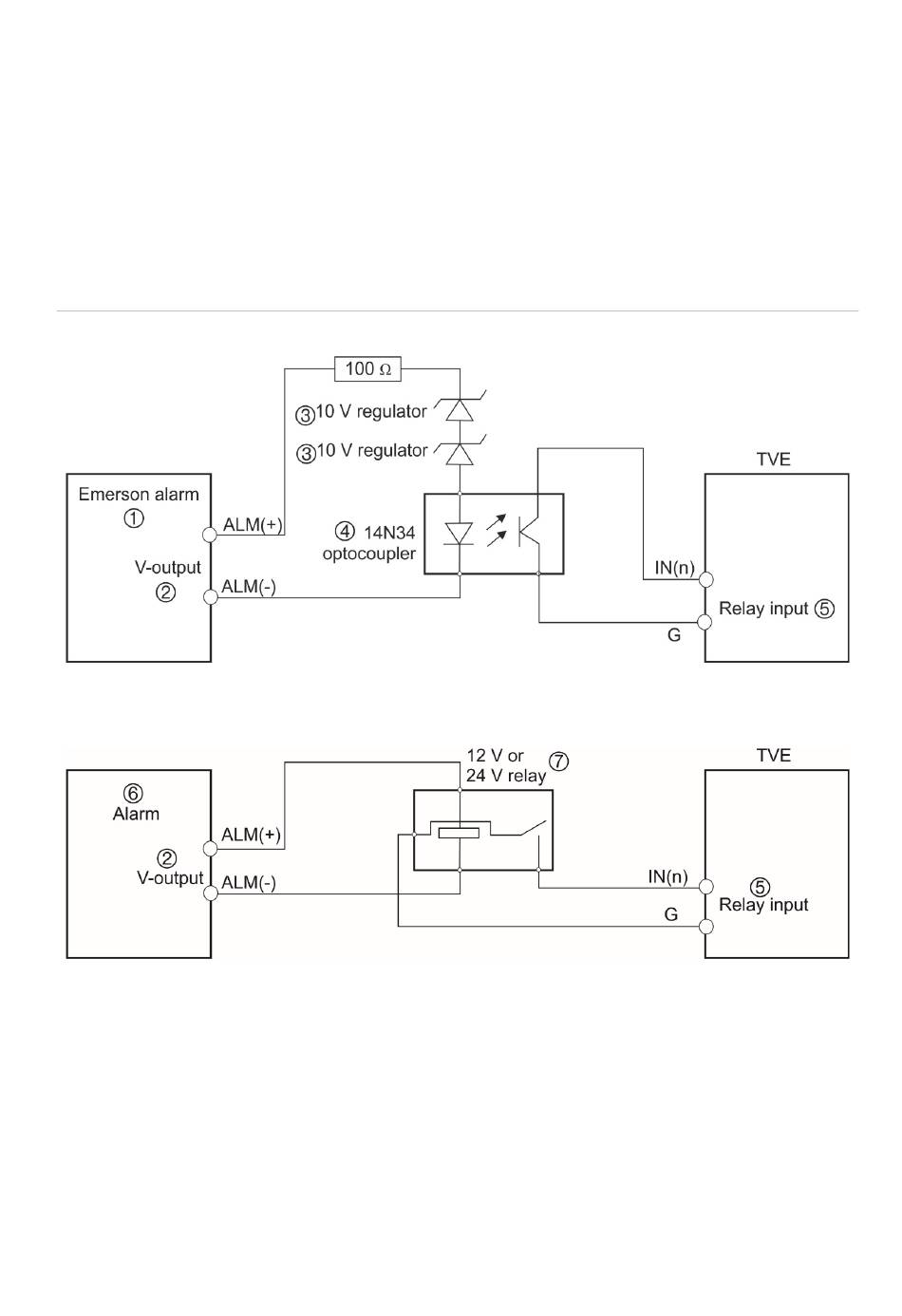

Abbildung 3: Alarmeingangsanschlüsse
Alarmeingangsanschlüsse für Emerson-Alarm:
Alarmeingangsanschlüsse für normalen Alarm:
1. Emerson-Alarm
2. V-Ausgang
3. 10-V-Regler
Der Alarmeingang kann auf NO oder NC eingestellt werden. Es werden unterschiedliche
Anschlussmethoden für Alarmausgänge auf die AC- oder DC-Last angewendet. Siehe
Abbildung 3.
TVE-120-420-820-1620 Encoder – Bedienungsanleitung
4. 4N35-Optokoppler
5. Relaisausgang
6. Normaler Alarm
7. 12-V- oder 24-V-Relais
7
