Montáž
3.1 Provedení
Namontujte armaturu na přívodní vedení. Ujistěte se, že jsou díly před instalací dostatečně utěsněny. Při montáži dbejte na správné
pořadí dílů a na to, aby směr montáže souhlasil se směrem průtoku vody.
Postupujte následovně:
1. Zapojte topné zařízení bez napětí.
2. Topné zařízení zajistěte proti znovuzapojení.
3. V případě potřeby odpojte zásobovací síť.
– dbejte na to, aby armatura byla namontovaná za
systémový odpojovač
4. Namontujte kulový ventil na přívodní vedení.
– uzavřete kulový ventil
5. Namontujte segmentové šroubení R ¾ × Rp ½ na kulový
ventil.
6. Spojte segmentové šroubení s hlavou filtru.
– v případě potřeby použijte dvojitou vsuvku R ¾ × R ¾, a
připojte tak soustavu armatur
7. Namontujte reduktor na hlavu filtru.
8. Vyjměte patronu z balení.
9. Zasuňte patronu do pouzdra filtru.
– dbejte na to, aby ploché těsnění patrony bylo směrem
vzhůru
10. Ručně našroubujte pouzdro filtru s patronou na hlavu filtru.
11. Při šroubování dbejte na správnou pozici těsnicího
kroužku (1) v pouzdře filtru (2).
– při utahování používejte vhodný klíč na filtr
12. Pomalu otevřete kulový ventil.
– armatura se naplní vodou ze zásobovací sítě
13. Zkontrolujte těsnost armatury.
– v případě netěsnosti je třeba díly, kterých se to týká,
utěsnit
14. Počkejte, než se armatura naplní vodou.
15. Pomalu otevřete odvzdušňovací šroub na hlavě filtru.
– armatura se odvzdušní
16. Jakmile začne vycházet voda bez bublin, uzavřete
odvzdušňovací šroub.
17. Znovu zapněte topné zařízení.
Montáž armatury je dokončena.
8 — Česky Reflex Fillsoft — 20.01.2017-Rev. B

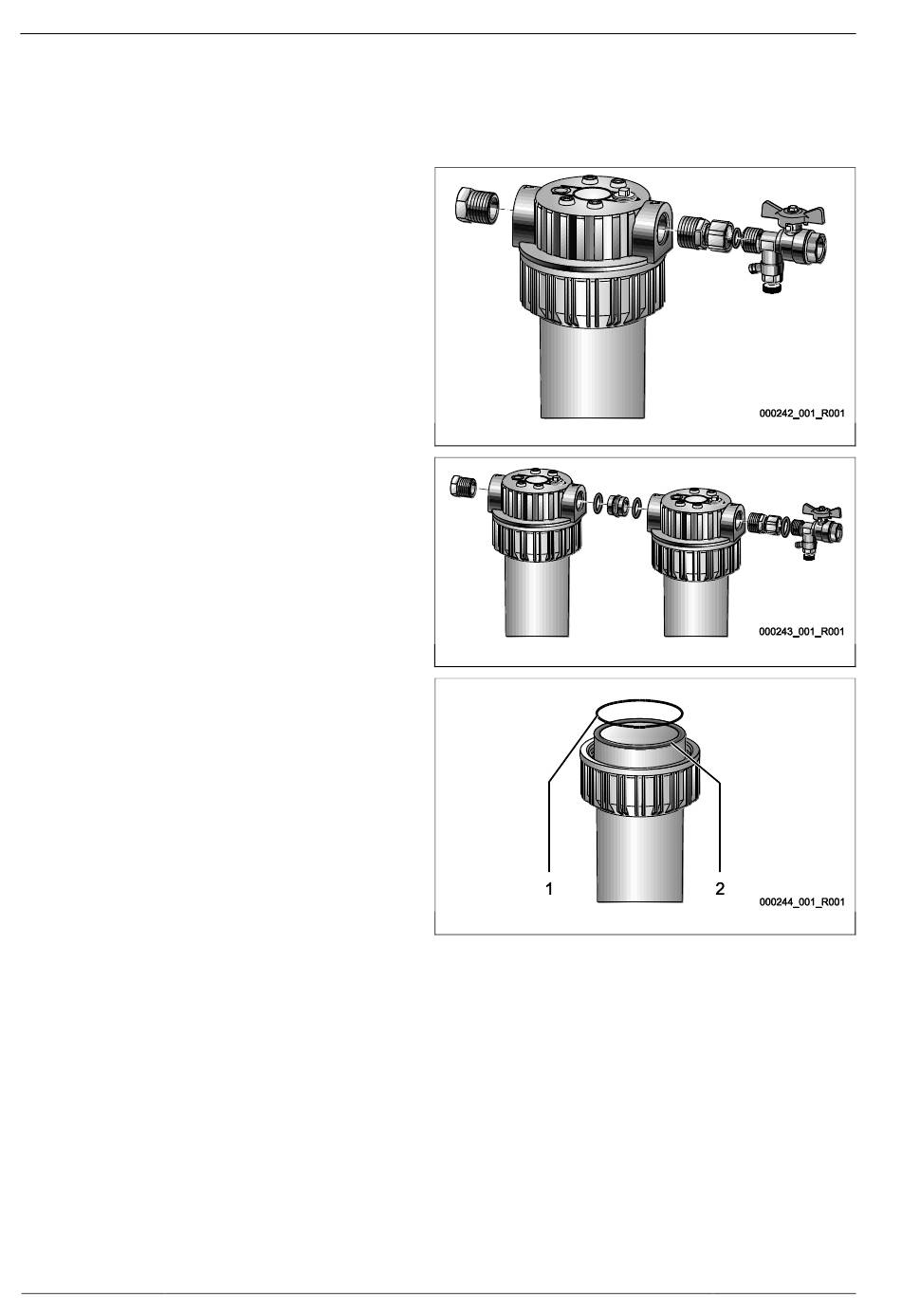

Armatura
Sestava armatur
Patrona s pouzdrem filtru
